AXIS Q1765-LE【販売終了】

IR内蔵、18倍ズーム搭載
HDTV(1080p)、バレット型屋外対応カメラ

  • 販売終了品
  • 2MP(フルHD)
  • I/O
  • PoE
  • SDカード
  • デイナイト
  • 光学ズーム
  • 屋外対応
  • 赤外線
  • 音声
ミドルモデル

※本製品は販売終了しました。
後継機種はQ1785-LEです。

※2023年07月24日時点の情報です。
仕様などの情報は、予告なく変更される場合があります。

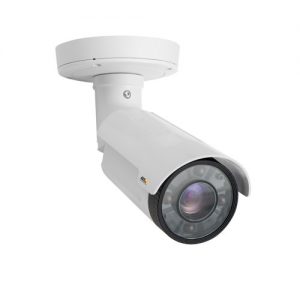

AXIS Q1765-LE【販売終了】

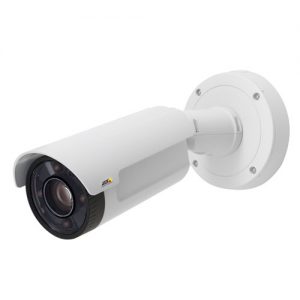

AXIS Q1765-LE【販売終了】

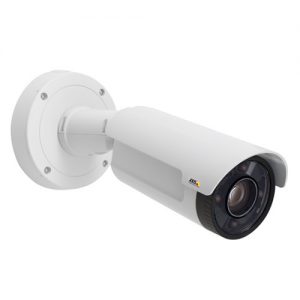

AXIS Q1765-LE【販売終了】

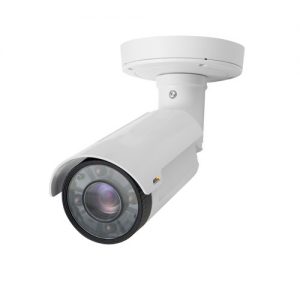

AXIS Q1765-LE【販売終了】

ボックスカメラについて、ブログでも詳しく紹介しております。
ボックス型カメラ(バレット型カメラ)とは?メリットや設置のコツ!

製品動画

概要

  • 18倍光学ズーム、オートフォーカス機能を搭載
  • 赤外線 (IR) 照明内蔵
  • HDTV 1080pおよびH.264対応
  • IP66およびNEMA 4X規格に準拠した屋外対応カメラ
  • アクシス独自のCorridor Format
  • スリムなバレットスタイル

特長

高性能なバレットスタイルネットワークカメラ

AXIS Q1765-LEネットワークカメラは、18倍光学ズームとオートフォーカス機能を搭載した、スリムなバレットスタイルの屋外対応ネットワークカメラです。SMPTE規格に準拠したHDTV 1080p画質を、個別設定が可能なH.264およびMotion JPEG ビデオストリームで同時に伝送します。内蔵のIR(赤外線)照明には、電力効率の高い4つの自動調整LEDが装備されています。

AXIS Q1765-LEは、広範囲なエリアをカバーするとともに、識別に求められる精細な画像をとらえ、長い距離を撮影することが可能です。また、アクシス独自のCorridor Formatにより、長い通路や敷地境界線など縦長の視野で高解像度を実現し、効果的な監視を可能にします。

簡単な設置

AXIS Q1765-LEは軽量な上、1本のケーブルによる設置が可能で、自動調整機能を備えたIR照明を搭載しています。また標準Power over Ethernetまたは24 VDC/AC 電源の給電に対応しているため、設置がとても簡単です。カメラの取付ブラケットは建物の壁や天井に設置し、入り口や周辺の監視ができるよう設計されています。さらに対応アクセサリを使用して、AXIS Q1765-LEをポールや柱に設置し、駐車場や市街地の監視を行うことも可能です。

図解

AXIS Q1765-LE 図解1

仕様

カメラ 撮像素子 1/2.9″プログレッシブスキャンRGB CMOS
レンズ 4.7mm〜84.6mm、F1.6〜2.8
水平画角 : 59°‒4°
オートフォーカス、自動デイナイト
62mmフィルター用ネジ
デイナイト 自動切換え赤外線カットフィルター(デイモード)、720nm赤外線パスフィルター (ナイトモード)
最低照度 カラー : 0.5ルクス (30 IRE、F1.6)
白黒 : 0.04ルクス (30 IRE、F1.6)
0ルクス (赤外線照明オン)
シャッタースピード 1/28000秒〜2秒
ビデオ ビデオ圧縮 H.264 (MPEG-4 Part 10/AVC) Baseline、Main、High Profile
Motion JPEG
解像度 1920×1080 HDTV 1080p〜160×90
フレームレート すべての解像度で最大30/25フレーム/秒 (電源周波数 60/50Hz)
ビデオストリーミング H.264とMotion JPEGにおいて、複数で且つ個別に設定可能なストリーム
フレームレートおよび帯域幅の制御
H.264 VBR/CBR
マルチビューストリーミング 最大8つまでのビューエリアを個別に設定可能
画像設定 手動シャッタースピード、圧縮、カラー、輝度、シャープネス、ホワイトバランス、露出コントロール、露出エリア、逆光補正、低光量での動作の微調整、回転、オーバーレイ (テキスト/画像)、3Dプライバシーマスク、デイナイト切り替えレベル
Axis Corridor Format
WDR ‒ ダイナミックコントラスト
パン/チルト/ズーム 18倍光学ズーム、12倍デジタルズーム、プリセットポジション
音声 音声ストリーミング 双方向
音声圧縮 AAC-LC 8/16 kHz、G.711 PCM 8 kHz、G.726 ADPCM 8 kHz
設定可能なビットレート
音声入出力 外部マイク/ライン入力およびライン出力にはマルチコネクターケーブル (別売) が必要です
音声入力 マイクロフォン/ライン入力用3.5 mmジャック、マイクロフォンでは最大200 mVpp、ライン信号では最大6.2 Vpp
インピーダンス : 最⼩1kΩ (マイク電源有効時)、最⼩4kΩ (ライン時)
チップ : シグナル/バイアス
リング : バイアス
スリーブ : グランド
外部エレクトレットマイクへの電源 : 1.3V〜2.6V DC (2130Ωで3.0V DC)
S/N比 : > 70dB
音声出力 ライン出力用3.5 mmジャック、最大2.0Vpp
S/N比 : > 70dB
チップ : シグナル/バイアス
リング : バイアス
スリーブ : グランド
出力インピーダンス : 最大100Ω、通常 <1Ω
ネットワーク セキュリティ パスワード保護、IPアドレスフィルタリング、HTTPSa暗号化、IEEE 802.1Xaネットワークアクセスコントロール、ダイジェスト認証、ユーザーアクセスログ、証明書の集中管理、署名付きファームウェア
対応プロトコル IPv4/v6、HTTP、HTTPSa、SSL/TLSa、QoS Layer 3 DiffServ、FTP、CIFS/SMB、SMTP、Bonjour、UPnPTM、SNMP
v1/v2c/v3 (MIB-II)、DNS、DynDNS、NTP、RTSP、RTP、SFTP、TCP、UDP、IGMP、RTCP、ICMP、DHCP、ARP、SOCKS、SSH
システムインテグレーション アプリケーションプログラミングインターフェース VAPIX®、AXIS Camera Application Platformを含む、ソフトウェアインテグレーションのためのオープンAPI。仕様はaxis.comで入手可能
ワンクリックで接続できるAXIS Video Hosting System (AVHS)
ONVIF® Profile GおよびONVIF® Profile S、仕様はonvif.orgで入手可能
インテリジェントビデオ 含まれるもの
AXIS Video Motion Detection、いたずら警告、ゲートキーパー、音声検知サポートあり
AXIS Perimeter Defender、AXIS Cross Line Detection
AXIS Camera Application Platformに対応する、サードパーティー製アプリケーションをインストール可能(axis.com/acapを参照)
イベントトリガー ビデオ分析アプリケーションによるイベント、エッジストレージイベント
外部入力
イベントアクション 外部出力の駆動、映像と音声のエッジストレージへの保存プリ/ポストアラーム映像のバッファリング
ファイルのアップロード : FTP、SFTP、HTTP、HTTPS、ネットワーク共有、電子メール
通知 : 電子メール、HTTP、HTTPS、TCP、SNMPトラップ
データストリーミング イベントデータ
設置支援機能 リモートズーム、ピクセルカウンター、レベルアシスタント、自動回転
一般 ケーシング IP66、NEMA 4X、耐衝撃保護等級に準拠、除湿膜を内蔵したアルミニウムケース
カラー : 白NCS S 1002-B
メモリー RAM 256MB、フラッシュ128MB
電源 Power over Ethernet (PoE) IEEE 802.3af、最大12.95W
8V〜28 VDC、最大15.2W
20V〜24V AC、最大22.0VA
コネクタ シールド付きRJ45 10BASE-T/100BASE-TX PoE
DC電源コネクター
マルチコネクター (付属していません) : 2つの設定可能なアラーム入出力、マイク入力、ラインモノラル入力、ラインモノラル出力
赤外線照明 電力効率が高く長寿命の850 nm赤外線LED。照射強度、照射角度を調整可能。広角視野で最大15m、最望遠で最大40mの到達範囲
ストレージ microSD/microSDHC/microSDXCカードおよび暗号化に対応
NAS (Network Attached Storage) への録画
SDカードおよびNASの推奨はaxis.comを参照
動作条件 -40 °C〜55 °C
湿度: 10%〜100% RH (結露可)
保管条件 -40 °C〜65 °C
湿度5%〜95% RH (結露不可)
認証・認可 EMC:
EN 55022 Class B、RCM AS/NZS CISPR 22 Class B、FCC Part 15 Subpart B Class B、ICES-003 Class B、VCCI Class B、KCC KN22 Class B、KN24
EN 50121-4、EN 55024
環境:
EN 61000-3-2、EN 61000-3-3、EN 61000-6-1、EN 61000-6-2
安全性:
EN/IEC/UL 60950-22、IS 13252
その他:
EN/IEC 62471 risk group 1
外形寸法 146 x 105 x 344 mm
重量 1.8kg (取付金具を含む)
付属品 インストールガイド、Windows®用デコーダ (1ユーザーライセンス)、コネクターキット、Resistorx® L型レンチ
AXIS Q1765 Foot Chassis、AXIS T94G01S Mounting Plate、AXIS Sunshield B
AXIS Q1765-LE Front Kit
オプションアクセサリー AXIS T8604 Media Converter Switch
AXIS T91A47 Pole Mount、AXIS T94P01B Corner Bracket
アクセサリーの詳細に関しては、axis.comをご参照ください。
ビデオ管理ソフトウェア AXIS Companion、AXIS Camera Station、アクシスのアプリケーション開発パートナーが提供するビデオ管理ソフトウェア。詳しくは、axis.com/vmsを参照
言語 英語、ドイツ語、フランス語、スペイン語、イタリア語、ロシア語、簡体字中国語、日本語、韓国語、ポルトガル語、繁体字中国語
保証 Axisの3年保証およびAxis延長保証オプション、www.axis.com/warrantyを参照

付属品

  • コネクタキット
  • インストールガイド
  • ミニCD (インストールツール、録画ソフトウェア、ユーザーズマニュアル収録)
  • Windows用デコーダー (1ライセンス)
  • 六角レンチ
