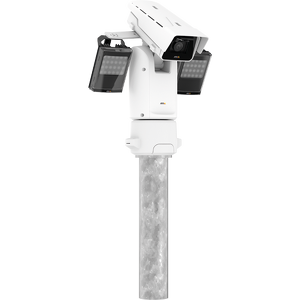

AXIS Q8685-LE
完全に障害物のないビューと優れた細部
– 完全な暗闇でも
- 2MP(フルHD)
- I/O
- SDカード
- WDR
- オートフォーカス
- デイナイト
- バリフォーカルレンズ
- パン・チルト
- 光学ズーム
- 屋外対応
- 耐衝撃
- 赤外線
※2023年04月10日時点の情報です。
仕様などの情報は、予告なく変更される場合があります。
PTZカメラについて、ブログでも詳しく紹介しております。
PTZ(パンチルトズーム)カメラとは
製品動画
WDR
Forensic WDRは、最新かつ最も高度なWDRテクノロジーです。 最新世代の画像処理アルゴリズムを搭載したこのテクノロジーは、目に見えるノイズやアーティファクトを効果的に除去し、検証用途に最大限に調整された映像を提供します。
概要
- フォレンジック、詳細映像、および赤外線照明
- 360°パンと地面から空中への135°のチルト
- 長距離ネットワーク接続
- 気象条件からの保護とリモートメンテナンス
- 簡単な設置
特長
素早く滑らか
AXIS Q8685-LEを使用すると、超遅から超速まで (0.05~120度/秒) の間でパンとチルトの動きを選択できます。 必要なときには滑らかで揺れのないパノラマビューを撮影でき、イベントには素早く反応できます。 このカメラは、360°パノラマビュー用に支柱に取り付け可能で、ポールまたは壁に設置でき、地面から空中へ-90°~+45°の映像を撮影できます。 52 m/秒 (117 mph) までの動きのときは台風並みの暴風に耐えることができ、サンシールドなしのときは60 m/秒 (135 mph) を超える風に耐えることができます。
遠距離で広範囲
30倍光学ズームと優れたパン/チルト機能により、AXIS Q8685-LEはすべての方向で長距離識別と設定可能な最も広い画角を提供します。フォレンジックWDR (ワイドダイナミックレンジ) キャプチャーに対応しており、暗いエリアと明るいエリアの両方のシーンで明瞭さと詳細さを提供します。 また、フォーカスリコール機能により、定義したエリアに瞬時に焦点を合わせます。 さらに、AXIS Q8685-LEはアドバンストゲートキーパー機能により、定義済みのエリアで検出された物体に自動的にズームインします。
昼夜両用
AXIS Q8685-LEには強力な赤外線LED照明が備わっているため、完全な暗闇でも、発散レンズなしで最大500メートルまで鮮明な映像を撮影できます。 この照明は長距離/長時間の使用が可能なため、AXIS Q8685-LEは光源がほとんどないかまったくない場所の監視に最適です。 組み込みの光学的赤外線カットおよび赤外線パスフィルターにより、AXIS Q8685-LEは厳しい混合光環境でも高画質が得られます。
迅速で簡単
AXIS Q8685-LEはスリムなデザインで利用できるアクセサリーも多いので、どこにでも設置できます。 SFPスロットがあり、コスト効率のよい長距離光ファイバー接続に対応しています。そして、リモートコントロールのワッシャーキットと、カメラウィンドウの組み込みの長寿命ワイパーによって、メンテナンスはシンプルになっています。 オプションのアクセサリーとして、長さ22メートルの耐久性の高い電源ケーブルを利用できます。 屋外使用向けに設計されているため、ケーブルは3ワイヤー、12AWG、ジャケット直径10 mmです。
仕様
モデル | AXIS Q8685-LE 20-28 V AC/DC | |
---|---|---|
カメラ | イメージセンサー | 1/2.8″プログレッシブスキャンCMOS |
レンズ | バリフォーカル、4.3〜129mm、F1.6〜4.7 水平画角 : 65.6°‒2.0° 垂直画角 : 39.0°‒1.2° オートフォーカス、オートアイリス |
|
デイナイト機能 | ナイトモード時、赤外線カットフィルターから赤外線パスフィルターへ自動切換え | |
最低照度 | カラー : 0.2ルクス (30 IRE、F1.6) 自黒 : 0.01ルクス (30 IRE、F1.6) カラー : 0.25ルクス (50 IRE、F1.6) 自黒 : 0.02ルクス (50 IRE、F1.6) 自黒 : 赤外線照明点灯時は0ルクス |
|
シャッター速度 | 1/66500〜2秒 | |
パン/チルト/ズーム | パン : 360° エンドレス、0.05°/秒〜120°/秒 チルト (デフォルト) : -90°〜+45°、チルト (反転) : -45°〜+90° チルト速度 : 0.05°/秒〜60°/秒 低速動作時の揺れ : ±0.01°/秒 (0.05°/秒で動作時) ズーム : 光学30倍ズーム、デジタル12倍ズーム、計360倍ズーム プリセット精度 : 0.05° 256個のプリセットポジション、ガードツアー、コントロールキュー、画面上での方向表示、フォーカスウィンドウ、スピードズーム、フォーカスリコール、除氷制御、ダイナミックロードバランシング |
|
ビデオ | ビデオ圧縮 | H.264 (MPEG-4 Part 10/AVC)、Baseline、Main、High Profile Motion JPEG |
解像度 | 1920×1080 (HDTV 1080p)〜320×180 | |
フレームレート | 1080pで最大25/30フレーム/秒 (50/60Hz) 720pで最大50/60フレーム/秒 (50/60 Hz) |
|
ビデオストリーミング | H.264とMotion JPEGにおいて、複数で且つ個別に設定可能なストリーム Axis Zipstreamテクノロジー (H.264) フレームレートおよび帯域幅の制御 H.264 VBR/MBR |
|
画像設定 | 圧縮レベル、カラーレベル、輝度、シャープネス、コントラスト、ローカルコントラスト、ホワイトバランス、露出コントロール、露出ゾーン、WDR ‒ forensic capture (最大120 dB)、自動逆光補正、低照度での動作の微調整、手動シャッタースピード、オーバーレイ機能 (テキスト/画像)、20個の3Dプライバシーマスク、PTZ中の画像の静止、電子動体ブレ補正 | |
ネットワーク | セキュリティ | パスワード保護、IPアドレスフィルタリング、HTTPS暗号化、ネットワークフェイルオーバーモードf、IEEE 802.1Xネットワークアクセスコントロール、ダイジェスト認証、ユーザーアクセスログ、証明書の集中管理 |
対応プロトコル | IPv4/v6、HTTP、HTTPS、SSL/TLS、QoS Layer 3 DiffServ、FTP、SFTP、CIFS/SMB、SMTP、Bonjour、UPnPTM、SNMP v1/v2c/v3 (MIB-II)、DNS、DynDNS、NTCIP、NTP、RTSP、RTP、TCP、UDP、IGMPv1/v2/v3、RTCP、ICMP、DHCP、ARP、SOCKS、SSH、Axis APTP A | |
システムインテグレーション | アプリケーションプログラミングインターフェース | VAPIX®、AXIS Camera Application Platformなど、ソフトウェア統合のためのオープンAPI。www.axis.comで仕様を入手可能 ONVIF® Profile SおよびONVIF® Profile G (仕様についてはwww.onvif.orgを参照) |
イベントアクション | デイナイトモード、テキストオーバーレイ、エッジストレージへの映像の保存、プリ/ポストアラーム映像のバッファリング、外部出力の駆動、SNMPトラップの送信、照明、WDRモード、ワイパーシーケンス、洗浄シーケンス PTZ制御 : プリセットポジション、ガードツアー、オートトラッキング ファイルのアップロード : FTP、HTTP、HTTPS、SFTP、ネットワーク共有、電子メール 通知 : HTTP、HTTPS、TCP、電子メール |
|
イベントトリガー | 検知 : ライブストリームへのアクセス、ビデオ動体検知、衝撃検知、デイナイトモード ハードウェア : ネットワーク、温度 入力信号 : デジタル入力、マニュアルトリガー、仮想的な入力 PTZ : オートトラッキング、移動、プリセットへの到達、準備完了 ストレージ : 中断、録画 システム : システムの準備完了 時刻 : 繰り返し、スケジュールを利用 |
|
データストリーミング | イベントデータ | |
設置支援機能内蔵 | ピクセルカウンター | |
分析機能 | アプリケーション | 含まれるもの : AXIS Video Motion Detection、AXIS Motion Guard、AXIS Fence Guard、AXIS Loitering Guard、衝撃検知、アドバンストゲートキーパー 対応 : AXIS Cross Line Detection 対応するアクセサリーと組み合わせて使用することで、追加の用途に対応できます。詳細については、Axisパートナーにお問い合わせください。 サードパーティ製アプリケーションのインストールを可能にするAXIS Camera Application Platformのサポート、axis.com/acapを参照 |
一般 | ケーシング | IP66およびNEMA 4X規格準拠の粉体塗装済みアルミニウム カラー : 自NCS S 1002-B フロントウィンドウ : 反射防止の塗装を施した強化ガラス 長寿命のシリコン製ワイパー サンシールド : 耐衝撃性および耐紫外線性を備えた熱可塑性プラスチック |
持続可能性 | PVC不使用 | |
メモリー | RAM 512MB、フラッシュ 256MB | |
電力 | 20-28V AC/DC 通常 : 16 W(照明未使用時)、64W (照明使用時) 最大 : 204W (照明未使用時)、300W (照明使用時) 停電時の復旧 TVS 2 kVサージ保護機能 I/Oコネクター 出力電圧 : 12V DC 最大負荷 : 50mA |
|
コネクター | SFPスロット (SFPモジュールは付属していません) RJ45 10BASE-T/100BASE-TXネットワークコネクター 電源コネクター I/Oコネクター : 設定可能な4つの入出力を備えた6ピンターミナルブロック |
|
赤外線イルミネーション | 距離 : 拡散レンズ未装着 (10° x 10°) : 500 m 拡散レンズ使用 (35° x 10°) : 240 m 拡散レンズ使用 60° x 25° : 135m 拡散レンズ使用 80° x 30° : 100m 拡散レンズ使用 120° x 50° : 65m 電源 : 96W 波長 : 850nm 取り付け時に照射強度を調整可能 デイナイトモードの切り替え動作に合わせて照明を点灯、消灯 |
|
ストレージ | SD/SDHC/SDXCカードに対応 SDカード暗号化に対応 NAS (Network Attached Storage) への録画に対応 推奨するSDカードとNASについては、www.axis.comを参照 |
|
動作条件 | 通常 : -50 °C〜55 °C 最高 (断続的) : 65 °C 極寒温度管理機能 : -40 °Cで起動可能 湿度 : 10〜100% RH (結露可) PTZ動作時の⾵荷重 52 m/秒 (117mph)、サンシールドなしでは60 m/秒 (135mph) 最大有効投影面積 (EPA) : 0.164m2 |
|
保管条件 | -40 °C〜70 °C | |
認証規格 | EMC : EN 55032 Class A、EN 55024、EN 61000-6-1、EN 61000-6-2、FCC Part 15 Subpart B Class A、VCCI Class A ITE、ICES-003 Class A、RCM AS/NZS CISPR 32 Class A、EN 50121-4、IEC 62236-4、KC KN32 Class A、KC KN35 安全性 : IEC/EN/UL 62368-1、IEC/EN/UL 60950-22、IEC/EN 60598-1、IEC/EN 62471 (risk group 2)、IS 13252 使用環境 : IEC/EN 60529 IP66、IEC 62262 IK10j、NEMA 250 Type 4x、ISO 4892-2、IEC 60068-2-6、IEC 60068-2-27 |
|
外形寸法 | 495 x 411 x 580mm 上方向に45°チルトした状態の最大高 : 680mm 360°のパン空間を確保した最大幅/奥行 : 633mm |
|
重量 | 18.4kg | |
付属アクセサリー | インストールガイド Windows用デコーダ1ユーザーライセンス AXIS PT IR Illuminator Kit C 電源コネクター、I/Oコネクター Torx®ビットT20およびT30 |
|
オプションアクセサリー | AXIS T94J01A Wall Mount AXIS T94N01G Pole Mount AXIS T95A64 Corner Bracket AXIS Washer Kit B AXIS Cable 24 V DC/24-240 V AC 22 ml AXIS T8611 SFP Module LC.LX AXIS T8612 SFP Module LC.SX AXIS T8613 SFP Module 1000BASE-T Power supply DIN PS24 480 W その他のアクセサリーについては、www.axis.comを参照 |
|
ビデオ管理ソフトウェア | AXIS Companion、AXIS Camera Station、Axisアプリケーション開発パートナー製のビデオ管理ソフトウェア。 www.axis.com/techsup/softwareを参照 |
|
言語 | 英語、ドイツ語、フランス語、スペイン語、イタリア語、簡体字中国語、日本語、韓国語、ポルトガル語、繁体字中国語 | |
保証 | 5年保証に関しては、axis.com/warrantyを参照してください。 |
