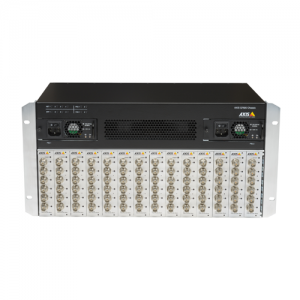

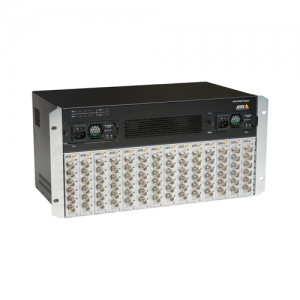

AXIS Q7920
信頼性の高い高密度
ビデオエンコーダシャーシ
概要
AXIS Q7920 ビデオエンコーダシャーシは、ホットスワップ可能なブレードを最大14枚搭載できる5Uラックマウントビデオエンコーダシャーシです。このビデオエンコーダシャーシにブレードをフル搭載すると、最大84台のアナログカメラをIP方式のビデオ監視システムに統合できます。
- 14台のホットスワップ可能なブレードビデオエンコーダシャーシ用19インチラック
- 4ギガビット イーサネット ポート
- 2つの交換可能、重複電源
- ホットスワップ可能なファンカセット
特長
柔軟性に富んだ、高密度ソリューション
AXIS Q7920は、最大14台までのホットスワップ可能なビデオサーバ/ビデオエンコーダシャーシブレードを収納できる4U、19インチのラックです。このラックは、業界でも最高密度のラックソリューションの1つで、最大84台のアナログカメラを IPベースのビデオ監視システムに統合することが可能です。 AXISQ7920ラックは、設置、維持の容易さとともに、優れたパフォーマンスと信頼性が要求される大規模なシステムに適した製品です。
ミッションクリティカルな設置向けの拡張可能なソリューション
AXIS Q7920 には、各種ビデオエンコーダブレードを多数搭載でき、柔軟性に富み、拡張可能な高密度ソリューションを提供します。AXIS Q7920 には、異なる圧縮フォーマット、解像度、フレームレートをサポートした 4 チャンネルブレード と 6 チャンネルブレードを任意の組み合わせで搭載できます。
このラックマウントビデオエンコーダシャーシは、高性能、柔軟性、そして信頼性が求められる大規模でミッションクリティカルな設置に最適な、将来性のあるビデオ監視ソリューションです。
堅牢で高い信頼性
AXISQ7920は、電源とネットワークの冗長性を備えた信頼性の高いビデオエンコーダソリューションです。ブレードはシャーシの電源を切ることなく、容易に追加や交換ができます。
インテリジェントビデオ機能
AXIS Camera Application Platform アプリケーションに加え、モーション検知機能やいたずら警告などのインテリジェント機能を備え、強力なイベント管理能力を発揮します。
図解
仕様
一般 | 拡張スロット | ビデオエンコーダブレードスロット (×14) |
---|---|---|
ケーシング | 19インチラック取り付け用 5U 金属ケーシング カラー : 黒/シルバー (NCS S 9000-N) |
|
環境保護 | PVC不使用 | |
電源 | 100 V〜240 V AC、最大 365 W、50/60 Hz 交換可能な冗長電源ユニット (×2) |
|
冷却 | 交換可能なファントレイ (×2)。各トレイに2つのファンを搭載 | |
コネクタ | RJ45コネクター (×4) : 10BASE-T/100BASE-TX/1000BASE-Tイーサネット (ギガビットイーサネット) 1 Gbps SFPスロット (×4) I/Oターミナルブロック (×14) RS485ターミナルブロック (半二重) (×14) 2ピン12 V電源出力ターミナルブロック (×14) |
|
動作条件 | 0 °C〜45 °C 湿度20%〜85% RH (結露不可) |
|
認証・認可 | C-Tick AS/NZS CISPR 22 Class B、EN 50121-4、EN 55022 Class B、EN 55024、EN 61000-3-2、EN 61000-3-3、EN 61000-6-1、EN 61000-6-2、FCC Part 15 Subpart B Class A非シールドケーブル、FCC Part 15 Subpart B Class Bシールドケーブル、ICES-003 Class B、IEC/EN/UL 60950-1、KCC KN22 Class B、KN24、VCCI Class B。EN 62368-1 | |
外形寸法 | 221.5 x 482 x 249.3 mm | |
重量 | 10.5 kg (ブレードを除く) | |
付属品 | インストールガイド、取り付けキット (4つの脚を含む)、AC電源ケーブル (×2)、ターミナルブロック | |
オプションアクセサリー | その他のアクセサリーについては、www.axis.comを参照 | |
言語 | 英語、ドイツ語、フランス語、スペイン語、イタリア語、簡体字中国語、日本語、韓国語、ポルトガル語、繁体字中国語 | |
保証 | 5年保証に関しては、axis.com/warrantyを参照してください。 |
対応ビデオエンコーダブレード
対応ビデオエンコーダブレード | |||||
---|---|---|---|---|---|
ブレード | チャンネル数 | ビデオ圧縮 | 最大解像度時のフレームレート (フレーム/秒 (50/60 Hz)) | 外部入力/出力 | PTZサポート |
Q7436 | 6 | H.264 | 50/60 (複数のストリーム、D1、1チャンネル当たり) | 12 (入力/出力設定可能) | ○ |
Motion JPEG | |||||
Q7406 | 6 | H.264 | 25/30 (複数のストリーム、D1、1チャンネル当たり) | 12 (入力/出力設定可能) | ○ |
Motion JPEG | |||||
Q7414 | 4 | H.264 | 25/30 (複数のストリーム、D1、1チャンネル当たり) | 8 (入力/出力設定可能) | ○ |
Motion JPEG | |||||
P7224 | 4 | H.264 | 25/30 (複数のストリーム (総計8)、D1、1 チャンネル当たり) | 4 (入力/出力設定可能) | ○ |
Motion JPEG |
注1:AXISQ7920の機能を完全に利用するには、バージョン5.51.1以上のビデオエンコーダファームウェアが必要です。 AXIS240Q、AXIS241Q、AXIS241S、AXIS243Qは、AXISQ7920との互換性に制限があります。
