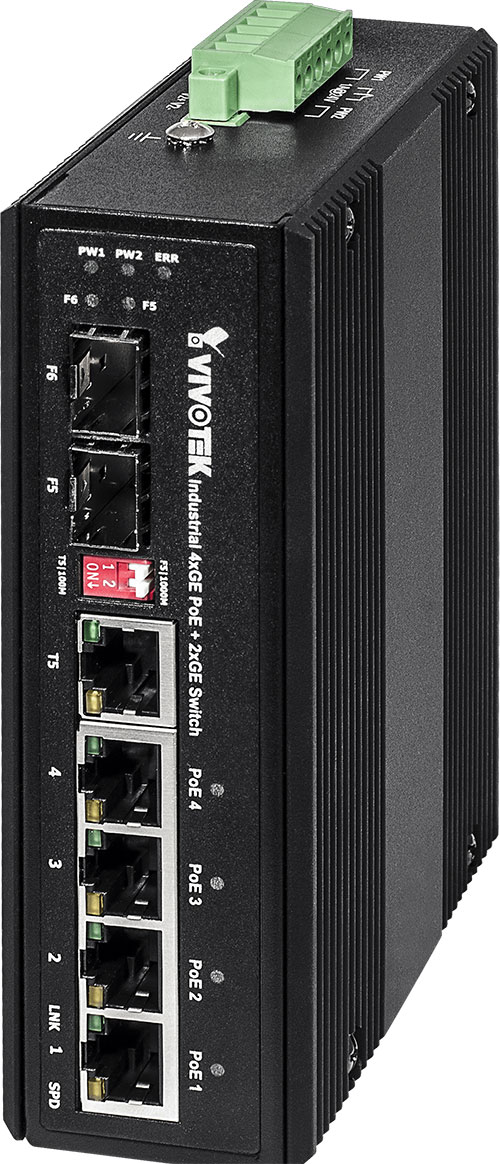

VIVOTEK AW-IHT-0601 産業用4xGE PoE + 1xGEコンボ+ 1xGE SFPスイッチ
ミドルモデル
図解

仕様
モデル | AW-IHT-0200 | |
---|---|---|
IPカメラとの互換性 | ビデオ解像度 | Megapixel/D1/VGA |
動画圧縮 | MJPEG/MPEG-4/H.264/H.265 | |
対応カメラ一覧 | VIVOTEK ネットワークカメラ | |
イーサネット | Gigabit Ethernet (RJ45) | 4 |
Gigabit Ethernet (SFP) | 1 | |
Combo Gigabit Ethernet (RJ45/SFP) | 1 | |
規格 | IEEE 802.3 10-BASE-T(イーサネット) | 対応 |
IEEE 802.3u 100-BASE-TX(ファーストイーサネット) | 対応 | |
IEEE 802.3ab 1000-BASE-T(ギガビットイーサネット) | 対応 | |
IEEE 802.3z 1000-BASE-X(ギガビットイーサネット) | 対応 | |
IEEE 802.3xフローコントロール(全二重フロー制御) | 対応 | |
IEEE 802.3af パワーオーバーイーサネット | 対応 | |
IEEE 802.3atパワーオーバーイーサネットプラス | 対応 | |
イーサネットの性能 | MACアドレス | 1 K |
バッファメモリ | 128 KB | |
伝送方式 | ストアアンドフォアード | |
ジャンボフレーム | 9KB | |
バックプレーン | 1.2 Gbps | |
Auto-MDI/MDI-X, オートネゴシエーション | 対応 | |
フィルタリング/フォワーディングのレート | 10Mbps | 14,880 pps |
100Mbps | 148,000 pps | |
伝送メディア | 10Base T | Cat. 3, 4, 5 UTP/STP |
100Base TX | Cat. 5, 5e UTP/STP | |
1000Base T | Cat. 5e, 6, 7 UTP/STP | |
3P/ETL規格に準拠した標準的なCat.5e, 6, 7ケーブルを使用することを強く推奨します。5e, 6, 7 ケーブルを使用することを強く推奨します。 | ||
PoE機能 | PoE出力ポート数 | 4 |
PoE電源出力 | 1ポートあたり DC56V、Max. 30W | |
802.3at/af規格対応 | あり | |
過電流保護 | 対応 | |
回路短絡保護 | 対応 | |
PoE電源の総予算 | 24VDC~56VDC: 120W 12VDC: 65W |
|
電源端子配列 | 1/2(+), 3/6(-) | |
PoE PD自動検出 | あり | |
一般 | LEDインジケーター | Power, Relay, LAN, PoE |
電源入力 | PW1: 12 ~ 56VDC PW2: 12 ~ 56VDC リダンダントパワーバックアップ |
|
消費電力 | 24VDC~56VDC: 126W 12VDC: 71W |
|
アラームリレー接点 | 通電容量1A@24VDCのリレー出力 | |
ハウジング | 堅牢な金属製、保護等級IP30 | |
インストール | DINレールマウントと壁掛け | |
外形寸法図 | 142 (長さ) x 105 (幅) x 43 (高さ) mm | |
重量 | 0.68 kg | |
動作温度 | -40°C ~ 75°C | |
保存温度 | -40°C ~ 85°C | |
湿度 | 動作中 5〜95%(結露しないこと) 保管 5〜95%(結露しないこと) |
|
安全性に関する認証 | CE, C-Tick, FCC, VCCI, LVD | |
安定性試験 | EN 55022/24 EN 50155 EN 55011 EN 50121-3-2 EN 50121-4 EN 50155 / EN 60068-2-6 EN 50155 / EN 60068-2-27 EN 50155 / EN 60068-2-32 |
|
アクセサリー | 付属のアクセサリー | 産業用SFPトランシーバー SFP-1000-MM85-X5I: MMF, 0.5 km, -40°C ~ 85°C SFP-1000-MM13-02I: MMF, 2 km, -40°C ~ 85°C SFP-1000-SM13-10I: SMF, 10 km, -40°C ~ 85°C SFP-1000-SM13-40I: SMF, 40 km, -40°C ~ 85°C |
オプションの電源 | Dinレール電源:NDR -120-48: 90 ~ 264VAC In, 48 ~ 54VDC/120W Out, -20°C ~70°C ウォールマウント電源:HLG -120H-54: 90 ~ 305VAC In, 54VDC/120W Out, -40°C ~ 70°C |
