i-PRO WV-S1510UX

HD(1280×720)H.265コーデック、顔スマートコーディング技術を搭載。インテリジェントオート(iA)機能により識別性を向上した屋外モデル

  • 1MP
  • WDR
  • デイナイト
  • バリフォーカルレンズ
  • PoE
  • 屋外対応
  • パン・チルト
  • 光学ズーム
  • H.265
  • 耐衝撃
  • オートフォーカス
エントリーモデル
i-PRO WV-S1510UX

概要

  • 低ビットレート高画質ストリームを実現
  • インテリジェントオート(iA)機能により視認が厳しい環境での識別性を向上
  • オートフォーカス機能(AF)を搭載
  • 暗号通信、改ざん検知機能を搭載することでセキュア性を向上

特長

* 本商品はオープン価格です
* 3.6倍バリフォーカルレンズ、カメラ取付台 付属、落下防止ワイヤー 付属、ワイヤー取付金具 付属、レンズ交換不可
* i-PRO株式会社製の商品です。

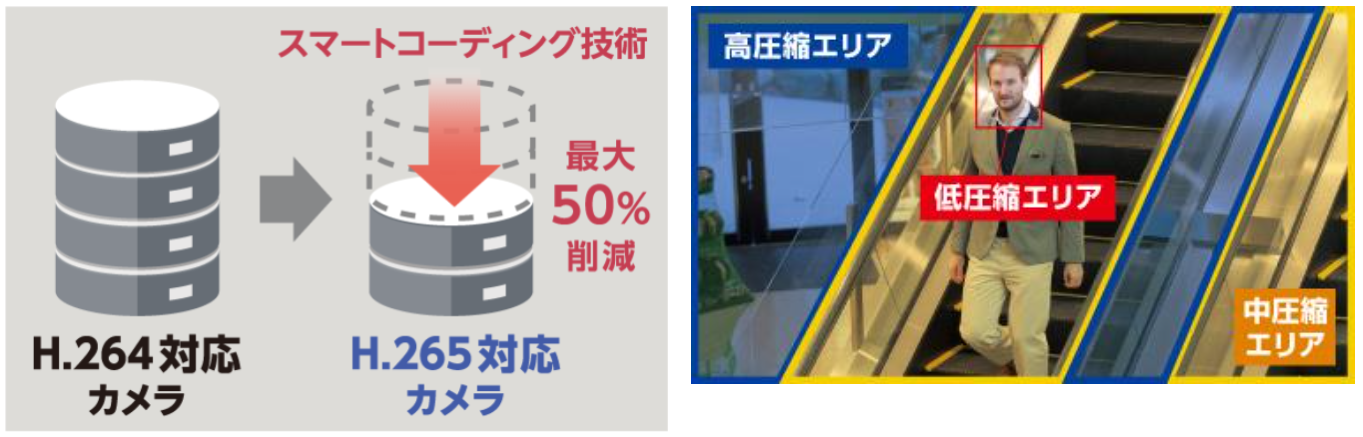

i-PRO社独自の顔スマートコーディング技術※を搭載したH.265エンジンを使用し、低ビットレート高画質ストリームを実現

従来のH.264圧縮方式に加えてH.265圧縮方式での動作を可能にし、顔スマートコーディング技術と組み合わせて、H.264圧縮方式に比べ、データ量を最大50%削減できます。

※ 被写体の「顔」と動体位置をカメラが学習し、「顔」部分のみを高精細データで送信することで大幅に帯域削減する技術。

スマートコーディング技術

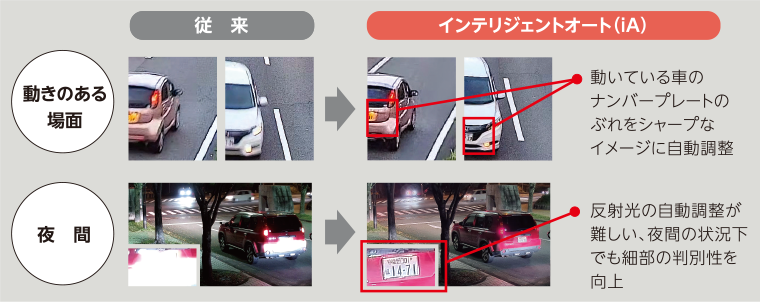

i-PRO社独自のインテリジェントオート(iA)機能により視認が厳しい環境での識別性を向上

スーパーダイナミック機能の改善とシャッタースピード最適化で、移動する人や車の輪郭、ヘッドライトに照らされて光っているナンバープレートの識別性を向上しました。また、顔の位置を自動判別し明るさを調整することによって、背景の明るさが変化したときの顔の判別性を向上しました。

インテリジェントオート

オートフォーカス機能(AF)を搭載

本機の操作ボタンまたは設定メニューで、レンズのフォーカスリングを駆動させることにより自動的にピント調整できます。

暗号通信、改ざん検知機能を搭載することでセキュア性を向上

・覗き見をシャットアウト(通信の暗号化)※
認証機関発行の証明書を使用したSSL通信を実現。

※ i-PRO社製 i-PRO ネットワークディスクレコーダーとの組み合わせで使用する場合はセキュア拡張キットが必要です。 セキュア拡張キットについて詳しくは、こちらをご参照ください。

かんたんキッティング梱包

カメラを箱から取り出さずに設定ができる「かんたんキッティング梱包」を採用。
開梱・梱包にかかっていた時間を削減することができます。

かんたんキッティング梱包

図解

WV-S1510UX

仕様

基本 モデル WV-S1510UX
屋内/屋外 屋外対応
電源 PoE(IEEE802.3af 準拠)
消費電力 PoE DC 48 V: 110 mA/約5.3 W(クラス2機器)
使用環境 使用温度範囲
―20 ℃ ~ +50 ℃ (電源投入時 : -20℃ ~ +50℃)

使用湿度範囲
10 % ~ 100 %(結露しないこと)

保存環境 保存温度範囲 : -30 ℃ ~ +60 ℃ /

保存湿度範囲 : 10 % ~ 95 %(結露しないこと)

モニター出力 (調整用) VBS : 1.0 V[p-p]/75 Ω、コンポジット信号 ピンジャック
NTSCもしくはPAL出力可能(INITIAL SETスイッチを短く(1秒以下)押すかまたはソフトウェアで変更)
防水性 防塵・防水性能 JIS C 0920 保護等級 IP66(IEC 60529)
※取扱説明書に従い設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。
耐衝撃性 IK10(IEC 62262)
※断続的に振動が発生する場所への設置はできません。
寸法 [幅]130 mm [高さ]130 mm [奥行き]337 mm
質量 約1.6 kg
仕上げ 本体 : アルミダイカスト/樹脂 シルバーメタリック

外郭ねじ : ステンレス(耐食処理)

フロントパネル: PC樹脂クリア

カメラ部 撮像素子 約1/3型 MOSセンサー/約240万画素
走査面積 5.57 mm (H)×3.13 mm (V)
走査方式 プログレッシブ
最低照度(カラー/白黒) カラー
0.008 lx( F1.6、最長露光時間: OFF(1/30 s)、AGC: 11)
0.0005 lx(F1.6、最長露光時間 : 最大16/30 s、AGC : 11) ※換算値

白黒
0.007 lx(F1.6、最長露光時間 : OFF(1/30 s)、AGC:11)
0.0004 lx(F1.6、最長露光時間 : 最大16/30 s、AGC:11) ※換算値

インテリジェントオート(iA) On/Off
スーパーダイナミック On/Off、0から31の範囲でレベル設定が可能(60 fpsモード/50 fpsモードに設定した場合はスーパーダイナミック機能はOff)
ダイナミックレンジ 最大144 dB(スーパーダイナミックOn、レベル31)
最大ゲイン 0から11の範囲でレベル設定が可能
暗部補正 0から255の範囲でレベル設定が可能
逆光/強光補正 逆光補正(BLC)/強光補正(HLC)/Off(スーパーダイナミック、インテリジェントオートが Off 時のみ)
霧補正 On/Off

0から8の範囲でレベル設定が可能(インテリジェントオート、コントラスト自動調整が Off 時のみ)

光量制御モード 屋外撮影/フリッカレス(50 Hz)/フリッカレス(60 Hz)/固定シャッター
シャッター速度 1/30固定、 3/120固定、 2/100固定、 2/120固定、1/60固定、 1/100固定、 1/120固定、1/250固定、 1/500固定、 1/1000固定、 1/2000固定、 1/4000固定、 1/10000固定
※1/30固定 ~ 2/120固定は30fpsモードのみ ※1/60固定は60fpsモードのみ
最長露光時間 最大1/4000s、 最大1/2000s、 最大1/1000s、 最大1/500s、 最大1/250s、最大1/120s、 最大1/100s、 最大2/120s、 最大2/100s、 最大3/120s、 最大1/30s、最大2/30s、 最大4/30s、 最大6/30s、 最大10/30s、 最大16/30s
※最大2/100s、最大3/120sは30fpsモード時のみ
簡易白黒切換 Off/ Auto
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション 0から255の範囲でレベル設定が可能
プライバシーゾーン/VIQS 有効/無効(ゾーン設定 最大8か所)
画面内文字表示 On/Off、最大20文字(アルファベット、漢字、ひらがな、カタカナ、数字、記号)
動作検知(VMD) 有効/無効、4エリア設定可能
画像回転 0 °(Off)/90 °/180° (上下反転)/270 °
レンズ部 ズーム比 3.6倍 光学/7.2倍 EX光学ズーム 画像解像度 640×360時(手動ズーム/電動フォーカス)
デジタルズーム x1、x2、x4の3段階から選択可能
焦点距離(f) 2.8 mm ~ 10 mm
最大口径比(F) 2.8 mm ~ 10 mm
フォーカス範囲 0.3 m ~ ∞
絞り範囲 F1.6 ~ T405
画角 [16 : 9モード時]
水平: 31°(TELE) ~ 112°( WIDE) 垂直: 17°(TELE) ~ 60°(WIDE)

[ 4 :3 モード時]
水平: 26°(TELE) ~ 91°( WIDE) 垂直: 19°(TELE) ~ 67°(WIDE)

カメラ取付台 調整角度 <天井設置の場合>
水平 : ±180° (PAN回転部) 垂直 : 0° ~ 100° (TILT回転部) 傾き : -190° ~ +100° (YAW回転部)

<壁設置の場合>
水平 : ±100° (TILT回転部)※ 垂直 : ±100° (TILT回転部)※ 傾き : -190° ~ +100° (YAW回転部) ※PAN回転部の調整により水平/垂直を切り替えます。

寸法/仕上げ [幅]130 mm[ 高さ]130 mm(カメラ取付台設置部分)/アルミダイカスト シルバーメタリック
ネットワーク部 ネットワーク 10BASE-T/100BASE-TX、RJ45コネクター
画像解像度 ●1.3メガピクセル[16 : 9](30 fps/60 fpsモード)
1280×720、 640×360、 320×180
●1.3メガピクセル[4 : 3](30 fpsモード)
1280×960、 800×600、 VGA、 400×300、 QVGA
画像圧縮方式 H.265・H.264
配信モード : 固定ビットレート/可変ビットレート/フレームレート指定/ベストエフォート配信
フレームレート : 1 fps/3 fps/5 fps※/7.5 fps※/10 fps※/12 fps※/15 fps※/20 fps※/30 fps※/60 fps※
※フレームレートは、「ビットレート」に制限されます。「※」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります。
1クライアントあたりのビットレート :
64 kbps/128 kbps※/256 kbps※/384 kbps※/512 kbps※/768 kbps※/1024 kbps※/1536 kbps※/2048 kbps※/3072 kbps※/4096 kbps※/6144 kbps※/8192 kbps※/10240 kbps※/12288 kbps※/14336 kbps※/16384 kbps※/20480 kbps※/24576 kbps※/-自由入力-
※ビットレートは、「解像度」によって設定可能な範囲が異なります。
画質 :
●固定ビットレート/フレームレート指定/ベストエフォート配信の場合 : 動き優先/標準/画質優先
●可変ビットレートの場合 : 0最高画質/ 1高画質/ 2 / 3 / 4 / 5標準/ 6 / 7 / 8 / 9低画質
配信方式 : ユニキャスト/マルチキャスト

JPEG(MJPEG)
画質選択 : 0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)
配信方式 : PULL/PUSH
画像更新速度 : 0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps/30fps
(JPEGとH.265/H.264同時動作時のJPEGフレームレートは制限あり)

スマートコーディング 顔スマートコーディング※ : On(顔スマートコーディング)/On(AUTO VIQS)/Off
※顔スマートコーディングは、ストリーム1のみ対応。

GOP(Group of pictures)制御 : On(Advanced)※/On(Low)/On(Mid)/Off
※On(Advanced)は、H.265のみ対応

配信量制御 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/2048 kbps/4096 kbps/6144 kbps/8192 kbps/10240 kbps/15360 kbps/20480 kbps/25600 kbps/30720 kbps/35840 kbps/40960 kbps/51200 kbps
対応プロトコル IPv6
TCP/IP、UDP/IP、HTTP、HTTPS、SSL/TLS、SMTP、DNS、NTP、SNMPv1/v2/v3、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ

IPv4
TCP/IP、UDP/IP、HTTP、HTTPS、SSL/TLS、RTSP、RTP、RTP/RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMPv1/v2/v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ、SRTP

セキュリティ ユーザー認証、ホスト認証、HTTPS
最大接続数 14※(カメラへ同時接続できるセッション数)
※条件による
FTPクライアント アラーム画像送信、FTP 定期送信
マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)
携帯電話対応 NTTドコモ、au(KDDI)、SoftBank  JPEG 画像表示
携帯端末対応 iPad/iPhone(iOS 4.2.1以降)、Android™ 端末

最新情報はサポートウェブサイト <管理番号 : C0108> をご参照ください

対応OSとブラウザ 対応OS Microsoft Windows 10(日本語版)

Microsoft Windows 8.1(日本語版)

Microsoft Windows 8(日本語版)

対応ブラウザ Internet Explorer 11(32ビット 日本語版)
Internet Explorer 10(32ビット 日本語版)
Internet Explorer 9(32ビット 日本語版)
Internet Explorer 8(32ビット 日本語版)
Microsoft Edge
Firefox
Google Chrome™
