AXIS A9910 I/Oリレー拡張モジュール
柔軟性の高いI/O拡張
概要
- 監視入力付き8 I/Oポート
- Form Cリレー4個、高湿度または乾燥した環境に適合
- 4つのModbusセンサー ポート
- 1つのIP接続で最大128のI/Oと64のリレーをサポート
特長

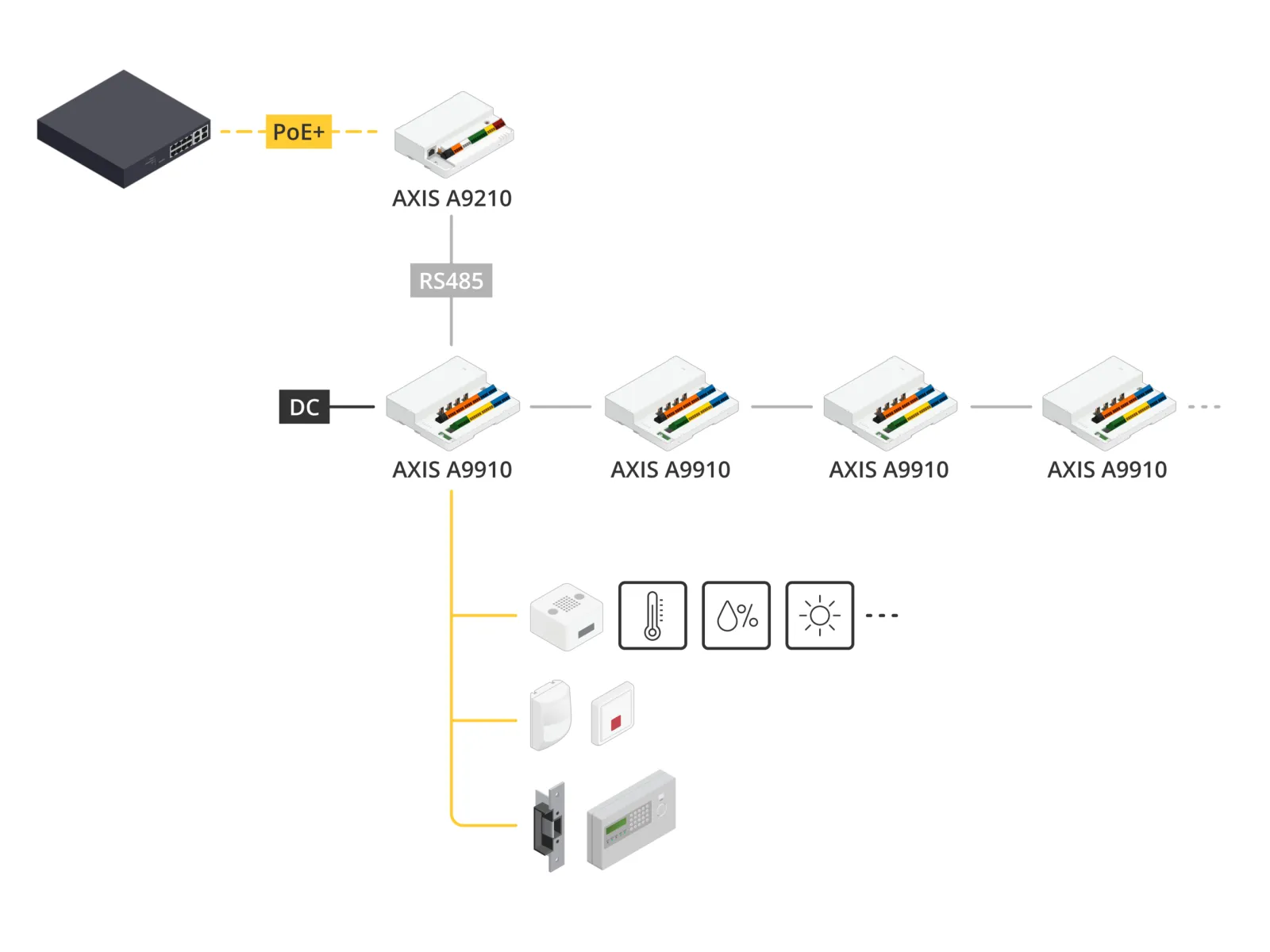

システムの拡張が簡単
マルチドロップテクノロジーにより、1台のAXIS A9210装置に最大16台の拡張モジュールを接続することができます。1本のPoEケーブルを使って128のI/Oと64台のリレーを制御できるため、追加のネットワークケーブル ドロップは不要です。 これにより、費用対効果の高い設置を確保して時間と労力を節約できます。 さらに、Modbusセンサーポートを使って、温度センサーや湿度センサーなどの環境センサーを統合できます。
図解
仕様
| I/Oインターフェース | 設定可能I/O | I/O: I/O x 8、入力または出力を設定可能 デジタル入力: 0～最大30 V DC、0～12 Vで監視可能 (4つのステータス)aをご覧ください プログラム可能な終端抵抗器、1 K、2.2 K、4.7 K、10 K、1%、¼ワット標準 デジタル出力: オープンドレイン、0～最大30 V DC、最大100 mA 電源出力I/O: 12 V DC出力×2、総計最大100 mA |
|---|---|---|
| リレー | Form Cリレー×4、NO/NC、最大4 A、30 V DC 電源出力およびリレー: 12/24 V DC、ジャンパー設定可 能、最大49.6 W DC入力時: 総計最大4 A (12 V DC)、合計最大2A (24 V DC)、 最大49.6 W |
|
| RS485 | ポート×4、半二重、Modbus 電源出力RS485: 12 V DC出力×4、総計最大2 A |
|
| 拡張インターフェース | Expansion INおよびExpansion Outインターフェース、マルチドロップ、最大16台の拡張モジュールに対応 | |
| 電力 | 電源入力 | 12～24 V DC、最大90 W |
| ケーブル要件 | コネクター用ワイヤサイズ | CSA: AWG 28～16、CUL/UL: AWG 30～14 |
| DC電源 | AWG 18～16、最大3 m | |
| リレー | AWG 18～16、最大200 m | |
| 入力としてのI/O | AWG 24、最大200 m | |
| RS485 データ | 保護アースに接続されたシールド付きツイストペア1組、インピーダンス120 Ω、最大1,000 m | |
| 装置によりRS485 に給電 | AWG 20～16、最大200 m | |
| システムインテグレーション | ビデオ管理システム | AXIS Camera Station、Axisアプリケーション開発パートナー製のビデオ管理ソフトウェア (axis.com/vmsで入手可能) に対応 |
| いたずら検知 | チルト、振動 | |
| 認証規格 | 製品のマーキング | CE、RCM、UKCA、UL/cUL、VCCI、WEEE |
| サプライチェーン | TAA準拠 | |
| EMC | CISPR 35、CISPR 32 Class A、EN 55032 Class A、EN 55035、EN 50130-4上のピン+12 Vを除く、EN 61000-6-1、EN 61000-6-2 オーストラリア/ニュージーランド: RCM AS/NZS CISPR 32 Class A カナダ: ICES-3(A)/NMB-3(A) 日本: VCCI Class A 韓国: KS C 9835、KS C 9832 Class A 米国: FCC Part 15 Subpart B Class A |
|
| 安全性 | CAN/CSA C22.2 No. 62368-1 ed. 3IEC/EN/UL 62368-1 ed. 3、RCM AS/NZS 62368.1:2022、UL 2043、UL 294 | |
| 環境 | IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-6、IEC 60068-2-14、IEC 60068-2-27、IEC 60068-2-78 | |
| サイバーセキュリティ | エッジセキュリティ | ソフトウェア: 署名付きファームウェア ハードウェア: セキュアエレメント (CC EAL 6+)、セキュアキーストア、セキュアブート |
| 通信 | AES-128 | |
| ドキュメント | Axis脆弱性管理ポリシー Axisセキュリティ開発モデル ドキュメントをダウンロードするには、axis.com/support/cybersecurity/resourcesにアクセスしてください。 Axisのサイバーセキュリティのサポートの詳細については、axis.com/cybersecurityにアクセスしてください。 |
|
| 一般 | ケーシング | スチール カラー: 白NCS S 1002-B |
| 取り付け | 壁面用マウント DINレールマウント |
|
| コネクター | I/O: DC電源、入力/出力、リレー用のターミナルブロック。 簡単に設置できる、取り外し可能な色分けコネクター。 コネクター用ワイヤサイズ: CSA: AWG 28～16、CUL/UL: AWG 30～14 |
|
| 動作条件 | 温度: -40°C～55°C 条件付き最大温度e : 70°C 湿度: 10～85% RH (結露不可) |
|
| 保管条件 | 温度: -40°C～70°C 湿度: 5～95% RH (結露不可) |
|

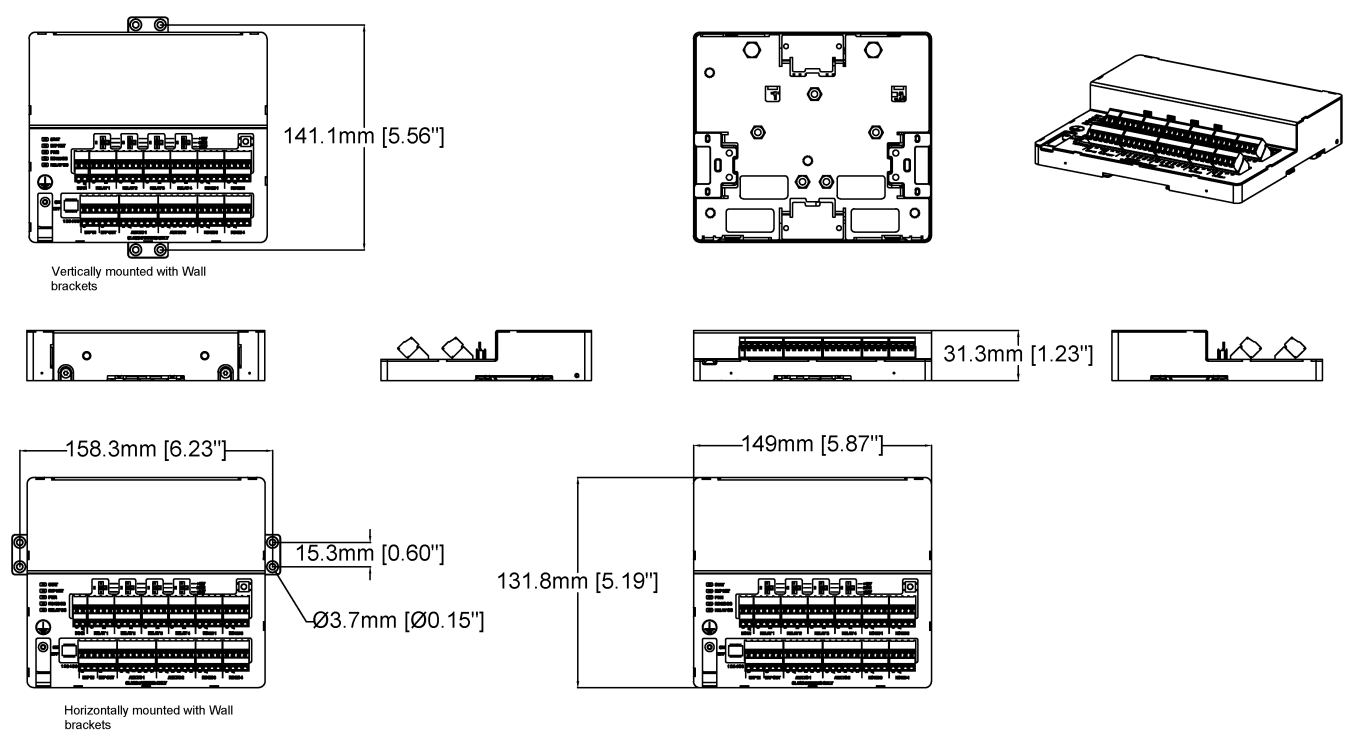

| 寸法 | 製品全体の寸法については、このデータシートの寸法図を参照してください。 | |
| 重量 | 585 g | |
| パッケージ内容 | 拡張モジュール、インストールガイド、コネクターキット (取り付け済み)、アースキット | |
| オプションアクセサリー | AXIS TA1901 DIN Rail Clip AXIS TA1902 Access Control Connector Kit AXIS T98A15-VE Surveillance Cabinet AXIS TQ1808-VE Surveillance Cabinet AXIS TA9001 Wall Mount Bracket AXIS TA9901 Cable Strain Relief AXIS T8008 PS12 (日本国内での販売は行っておりません) AXIS T8008 PS24 その他のアクセサリーについては、axis.com/products/axisa9910にアクセスしてください。 |
|
| システムツール | AXIS Site Designer、AXIS Device Manager、プロダクトセレクター、アクセサリーセレクター axis.comで入手可能 |
|
| 言語 | 英語、ドイツ語、フランス語、スペイン語、イタリア語、ロシア語、中国語 (簡体字)、日本語、韓国語、ポルトガル語、ポーランド語、中国語 (繁体字)、オランダ語、チェコ語、スウェーデン語、フィンランド語、トルコ語、タイ語、ベトナム語 | |
| 保証 | 5年保証、axis.com/warrantyを参照 | |
| 製品番号 | axis.com/products/axis-a9910#part-numbersで入手可能 | |
