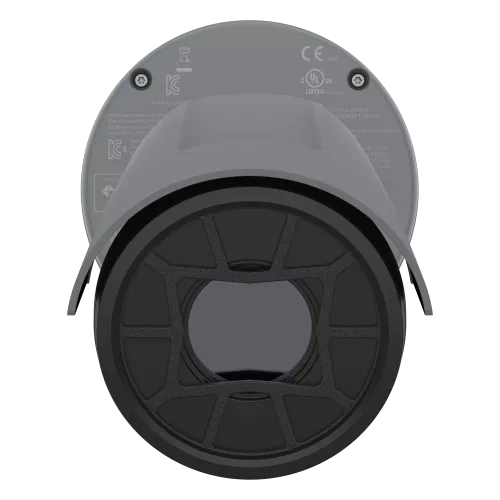

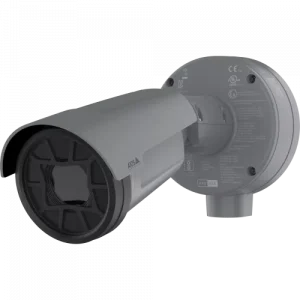

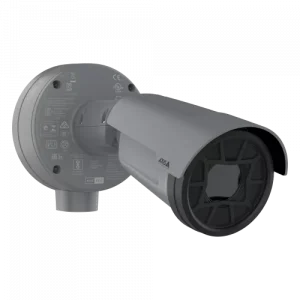

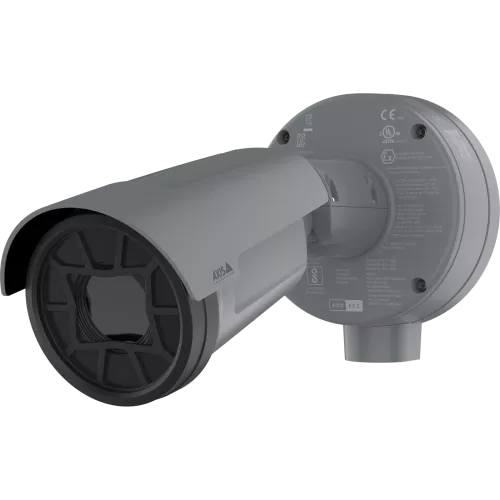

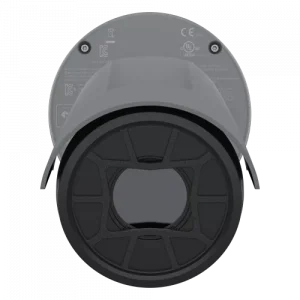

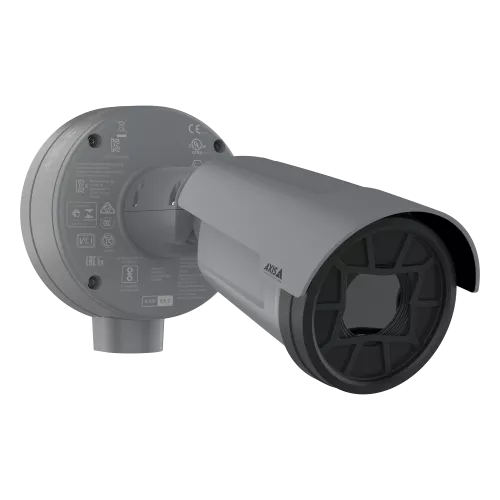

AXIS　Q1961-XTE 防爆サーマルカメラ

防爆カメラについて、ブログでも詳しく紹介しております。
防爆カメラとは？設置や選び方について解説

Zone 2/Division 2の危険な場所向けに認定を取得しているこの防爆温度測定カメラは、リモートで温度を監視し、温度に基づくイベントをトリガーすることが可能です。運用時の不要なダウンタイムを回避し、予測的メンテナンスを計画できます。

温度を把握 サーモメトリックカメラです。

AXIS Q1961-XTEは-40°C～350°Cの温度測定を実行可能です。*設定された閾値を温度が超過する、または下回る場合は、装置が過熱状態に近いか、システムで漏電が生じていることを示す通知が送信されます。また、温度が急激に上昇または下降した場合にも通知を送信します。このサーマルカメラは、最大で10か所の多角形検知エリアをサポートします。さらに、スポット温度測定が特定の領域の正確な温度を表示します。またプロセスコントロールシステムに統合してデータ主導の感知ネットワークを作成できるほか、プロセスに関する深いインサイトを受け取ることができます。

スマートで正確

温度をリモートで監視できる温度測定カメラを活用することで、現場に行くことなく、機器が過熱状態にあるか確認することができます。通過する作業車両の排気ガスなど、無関係な物体を無視するスマートフィルター機能により誤通知が抑制されます。エッジツーエッジテクノロジーに対応しており、ネットワークスピーカーに接続して音声アラームを有効にするなどの運用が可能です。またメタデータを通じて、温度の統計にアクセスできます。この温度測定カメラは、強力な分析機能もサポートしています。

※注記
0～120°Cの物体温度で+/- 5°Cの精度。その他の温度範囲については、データシートをご参照ください。

コスト効率に優れ、危険エリアに対応

AXIS Q1961-XTEは、 Zone 2/Division 2の爆発の可能性がある用途 (ATEX/IECEx/cULusに基づく、Zone 2、21およびClass I/II/III Division 2) 向けに設計および認定されています。このカメラはコスト効率に優れるだけでなく、小型で軽量です。PoE対応で簡単に、フレキシブルに設置できます。7mmレンズを搭載しており、広い視野角に対応します。電子動体ブレ補正 (EIS) により、振動のあるシーンや現場でもスムーズな映像を捉えます。埃と水の浸入保護についてIP66およびIP67規格に準拠しており、堅牢なカメラです。またハードウェアベースのサイバーセキュリティプラットフォーム、Axis Edge Vaultが装置を保護し、機密情報を不正アクセスから守ります。

※注記
サーマルカメラは、ビジュアルカメラよりも厳しい輸出管理規制の対象となります。Axisは、世界のほとんどの地域の輸出規制法に準拠するため、30フレーム/秒と8.3フレーム/秒の両方のサーマルカメラを提供しています。30フレーム/秒のカメラと8.3フレーム/秒のカメラでは、フレームレート以外に違いはありません。

カメラ	イメージセンサー	非冷却マイクロボロメーター 384×288ピクセル、ピク セルサイズ17 μm。 スペクトル範囲：8 ~ 4 μm
	レンズ	アサーマル 水平画角: 55°、F1.18 最短フォーカス距離:1.3 m
	感度	NETD 40 mK @25C、F1.0
温度測定	被写体温度範囲	-40 ℃ ～ 350 ℃（-40 °F ～ 662 °F）
	温度精度	120℃ (248 °F) 未満:精度±5℃ (±9 °F) 120 ℃ (248 °F) 以上: 精度 ±15%
	検知範囲	監視対象の大きさは、384×288ピクセルで10×10ピクセル以上をカバーすることを推奨します。
	概要	スポット温度計、最大10ポリゴンの温度検知エリア
システムオンチップ (SoC)	モデル	ARTPEC-8
	メモリー	RAM 2,048 MB、フラッシュ8,192 MB
	コンピューティング機能	深層学習処理ユニット (DLPU)
ビデオ	ビデオ圧縮	H.264 (MPEG-4 Part 10/AVC) Baseline、Main、High Profile H.265 (MPEG-H Part 2/HEVC) メインプロファイル Motion JPEG
	解像度	センサーは384×288。画像は最大768×576までスケールアップ可能
	フレームレート	最大8.3フレーム/秒または30フレーム/秒
	ビデオストリーミング	最大20の設定可能でユニークなビデオストリーム Axis Zipstreamテクノロジー (H.264 / H.265) フレームレートおよび帯域幅の制御 VBR/ABR/MBR H.264/H.265 ビデオストリーミングインジケーター
	画像設定	コントラスト、輝度、シャープネス、ローカルコントラスト、露出ゾーン、圧縮、回転: 0°、90°、180°、270°(コリドーフォーマットを含む)、ミラーリング、オーバーレイ (テキスト/画像)、多角形プライバシーマスク、電子動体ブレ補正、マルチカラーパレット
	画像処理	Axis Zipstream
音声	音声機能	AGC (自動ゲインコントロール) スピーカーのペアリング スペクトルビジュアライザー
	音声ストリーミング	設定可能な通信方式: 一方向 (単方向、半二重)
	音声入力	スピーカーペアリング経由の入力 10バンドグラフィックイコライザー 外部アンバランス型マイクロフォン入力、5 Vマイク 電源 (オプション) デジタル入力、12 Vリングパワー (オプション) アンバランス型ライン入力
	音声出力	スピーカーペアリング経由の出力
	音声エンコーディング	24bit LPCM、AAC-LC 8/16/32/44.1/48 kHz、G.711 PCM 8 kHz、G.726 ADPCM 8 kHz、Opus 8/16/48 kHz ビットレート設定可
ネットワーク	ネットワークプロトコル	IPv4、IPv6 USGv6、ICMPv4/ICMPv6、HTTP、HTTPS、HTTP/2、TLS3、QoS Layer 3 DiffServ、FTP、SFTP、CIFS/SMB、SMTP、mDNS (Bonjour)、UPnP®、SNMP v1/v2c/v3 (MIB-II)、DNS/DNSv6、DDNS、NTP、NTS、RTSP、RTP、SRTP、TCP、UDP、IGMPv1/v2/v3、RTCP、ICMP、DHCPv4/v6、SSH、LLDP、CDP、MQTT v3.1.1、Secure syslog (RFC 3164/5424、UDP/TCP/TLS)、リンクローカルアドレス (設定不要)
システムインテグレーション	アプリケーションプログラミングインターフェース	VAPIX®、AXIS Camera Application Platform (ACAP) など、ソフトウェア統合のためのオープンAPI (仕様についてはaxis.com/developer-communityを参照) ワンクリックによるクラウド接続 ONVIF® Profile G、ONVIF® Profile M、ONVIF® Profile S、ONVIF® Profile T（仕様についてはonvif.orgを参照）
	ビデオ管理システム	AXIS Camera Station Edge、AXIS Camera Station Pro、AXIS Camera Station 5、およびaxis.com/vmsで入手可能なAxisパートナー製ビデオ管理ソフトウェアに対応
	画面上コントロール	電子動体ブレ補正 ヒーター
	イベント条件	アプリケーション：早期火災検知 音声：音声検知、音声クリップ再生、音声クリップ現在再生中 呼び出し：状態、状態変化 装置状態：動作温度範囲を上回ったとき、動作温度範囲外、動作温度範囲を下回ったとき、動作温度範囲内、IPアドレスの削除、新しいIPアドレス、ネットワーク接続断絶、システムの準備完了、リングパワー過電流保護、ライブストリーム有効デジタル音声入力ステータス エッジストレージ：録画中、ストレージの中断、ストレージの健全性に関する問題を検出 I/O：デジタル入力、手動トリガー、仮想入力 MQTT：サブスクライブ スケジュールおよび繰り返し：スケジュール ビデオ：平均ビットレート低下、いたずら、温度検知(上回り/下回り/上昇/下降)
	イベントアクション	音声クリップ：再生、停止 I/O：I/Oを一度切り替え、ルールがアクティブな間にI/Oを切り替え MQTT：パブリッシュ 通知：HTTP、HTTPS、TCP、電子メールオーバーレイ (テキスト) 録画またはアップロード目的でのプリ/ポストアラームビデオまたは画像のバッファリング 録画：SDカード、ネットワーク共有 SNMP トラップ：送信、ルールがアクティブな間に送信 画像またはビデオクリップのアップロード：FTP、SFTP、HTTP、HTTPS、ネットワーク共有、電子メール
	設置支援機能内蔵	ピクセルカウンター
分析機能	アプリケーション	同梱 AXIS Video Motion Detection AXIS Motion Guard AXIS Fence Guard AXIS Loitering Guard、早期火災検知、いたずら警告、音声検知 サポート AXIS Perimeter Defender AXIS Camera Application Platformに対応し、サードパーティ製アプリケーションをインストール可能 (axis.com/acapを参照)
認証	製品のマーキング	ATEC、IECEx、cULus
	サプライチェーン	TAA準拠
	EMC	CISPR 35、CISPR 32 Class A、EN 55035、EN 55032 Class A、EN 50121-4、EN 61000-3-2、EN 61000-3-3、EN 61000-6-1、EN 61000-6-2、IEC 62236-4 オーストラリア/ニュージーランド : RCM AS/NZS CISPR 32 Class A カナダ : ICES-3(A)/NMB-3(A) 米国 : FCC Part 15 Subpart B Class A 鉄道 : IEC 62236-4
	安全性	CAN/CSA-C22.2 No62368-1 ed. 3、IEC/EN/UL 62368-1 ed.3、IS 13252
	環境	IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-6、IEC 60068-2-14、IEC 60068-2-27、IEC 60068-2-78、IEC/EN 60529 IP66/IP67、IEC/EN 62262 IK10、ISO 21207 Method B、NEMA 250 Type 4X
	ネットワーク	NIST SP500-267
	サイバーセキュリティ	ETSI EN 303 645、BSI IT Security Label、FIPS 140
	爆発	IEC/EN 60079-0、IEC/EN 60079-7、IEC/EN 60079-31、UL 60079-0、UL 60079-7、UL 60079-31、CSA C22.2 No. 60079-0、CSA C22.2 No. 60079-7、CSA C22.2 No. 60079-31、CSA C22.2 No. 213-17、UL121201
	認定	ATEX: II 3 G Ex ec IIC T4 Gc II 2 D Ex tb IIIC T135℃ Db 証明書:UL 22 ATEX 2732X、UL 22 ATEX 2888X IECEx : Ex ec IIC T4 Gc EX tb IIIC T135℃ Db 証明書:ULD 22.0011X cULus: Class I Div 2 Group A、B、C、D T4 Class II Div 2 Group F、G T135℃ T4 Class III Div 2 Class I Zone 2 AEx ec IIC T4 Gc Zone 21 AEx IIIC T135℃ Db 証明書:E525121
サイバーセキュリティ	エッジセキュリティ	ソフトウェア : 署名付きOS、総当たり攻撃による遅延からの保護、ダイジェスト認証、OAuth 2.0 RFC6749 OpenID認証コードフローによるADFSアカウント一元管理、パスワード保護 ハードウェア : Axis Edge Vaultサイバーセキュリティ プラットフォーム TPM 2.0 (CC EAL4+、FIPS 140-2 Level 2)、セキュアエレメント (CC EAL 6+)、システムオンチップセキュリティ (TEE)、AxisデバイスID、セキュアキーストア、署名付きビデオ、セキュアブート、暗号化ファイルシステム (AES-XTS-Plain64 256bit)
	ネットワークセキュリティ	IEEE 802.1X (EAP-TLS、PEAP-MSCHAPv2)、IEEE 802.1AE (MACsec PSK/EAP-TLS)、IEEE 802.1AR、HTTPS/HSTS5、TLS v1.2/v1.35、Network Time Security(NTS)、X.509証明書 PKI、ホストベースのファイアウォール
	文書化	AXIS OSハードニングガイド Axis脆弱性管理ポリシー Axisセキュリティ開発モデル AXIS OSソフトウェア部品表 (SBOM) ドキュメントをダウンロードするには、axis.com/support/cybersecurity/resourcesにアクセスしてください。 Axisのサイバーセキュリティのサポートの詳細については、axis.com/cybersecurityにアクセスしてください。
概要	ケーシング	IP66、IP67、NEMA 4X、IK10規格準拠 ポリカーボネート混合、アルミニウム、ゲルマニウムウィンドウ カラー：グレー NCS S 5502-B
	電源	Power over Ethernet (PoE) IEEE 802.3af/802.3at準拠 Type 1 Class 3 通常4.3 W、最大12.95 W 10～28 V DC、標準4.1 W、最大12.95 W
	コネクター	ネットワーク : シールド付きRJ45 10BASE-T/100BASETX/1000BASE-T PoE I/O : 状態監視アラーム入力 ×1と、出力 ×1用ターミナルブロック (12 V DC出力、最大負荷50 mA) 音声 : 3.5 mmマイク/ライン入力 電源 : DC入力ターミナルブロック
	ストレージ	microSD/microSDHC/microSDXCカードに対応 NAS (Network Attached Storage) への録画 推奨されるSDカードとNASについては、axis.comを参照
	動作温度	-30 ℃ ～ 60 ℃（-22 °F ～ 140 °F） 湿度 : 10～100% RH (結露可)
	保管条件	-40 ℃ ～ 65 ℃（-40 °F ～ 149 °F） 湿度: 5～95% RH (結露不可)

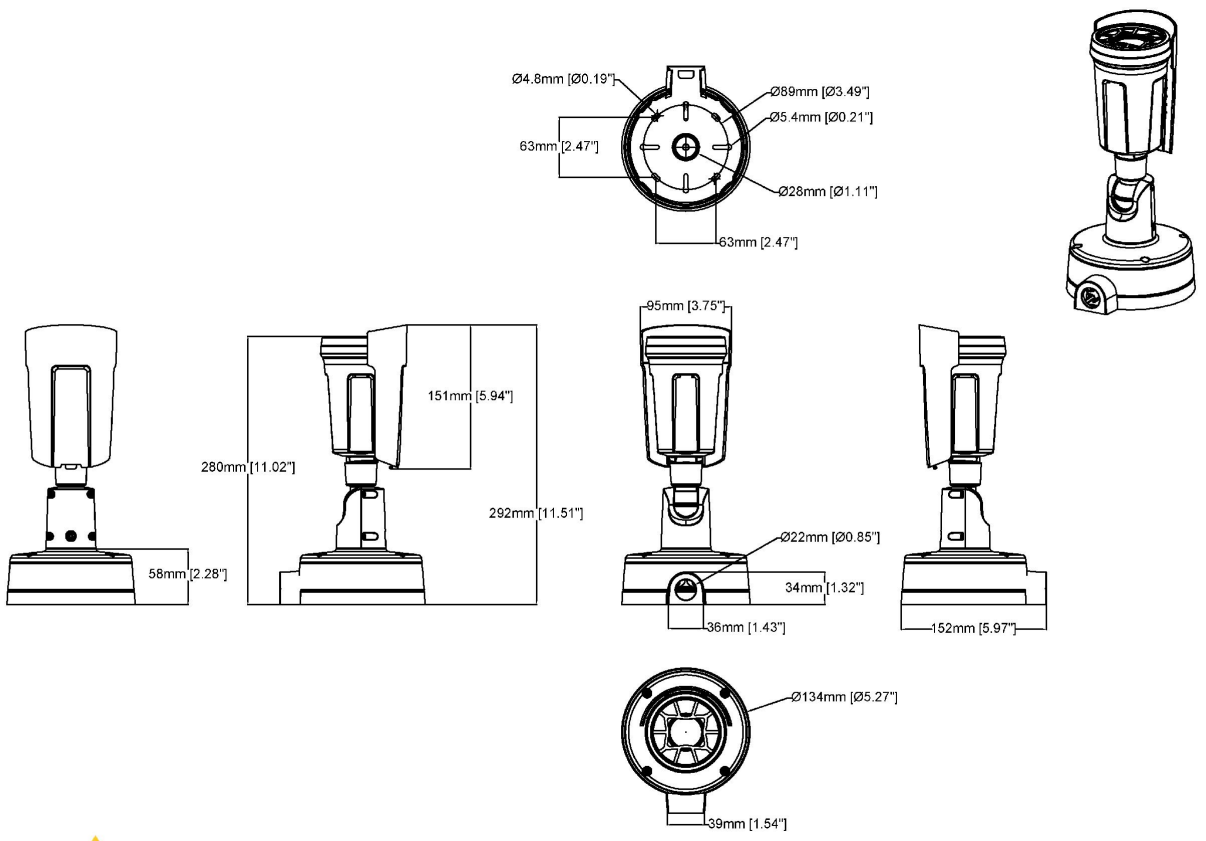

	寸法	製品全体の寸法については、このデータシートの寸法図を参照してください。 有効投影面積 (EPA):0.022 m2
	重量	1.5 kg（3.3 lb）
	パッケージ内容	カメラ、インストールガイド、TORX® L型レンチ、ターミナルブロックコネクター、コネクターガード、ケーブルガスケット、所有者認証キー
	システムツール	AXIS Site Designer、AXIS Device Manager、プロダクトセレクター、アクセサリーセレクター、レンズカリキュレーター axis.comで入手可能
	言語	英語、ドイツ語、フランス語、スペイン語、イタリア語、ロシア語、中国語 (簡体字)、日本語、韓国語、ポルトガル語、ポーランド語、中国語 (繁体字)、オランダ語、チェコ語、スウェーデン語、フィンランド語、トルコ語、タイ語、ベトナム語
	保証	5年保証、axis.com/warrantyを参照
	輸出管理	本製品は輸出管理規則の対象であり、お客様は適用される国内および国際の輸出または再輸出管理規則をすべて遵守する必要があります。
	製品番号	axis.com/products/axis-q1961-xte#part-numbersで入手可能
