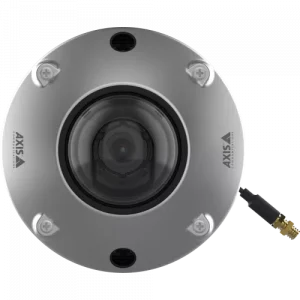

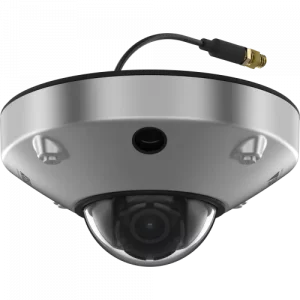

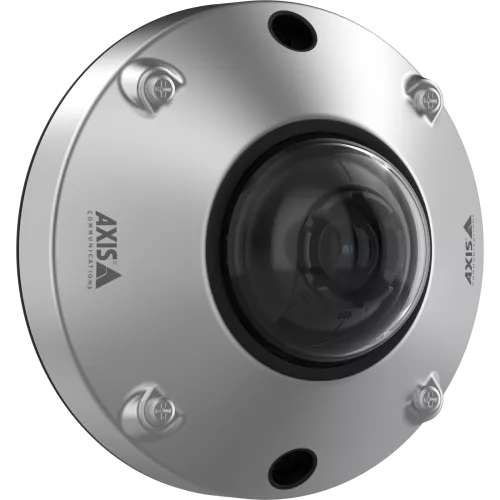

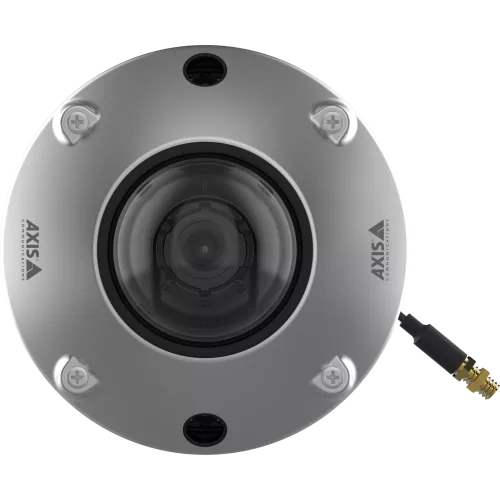

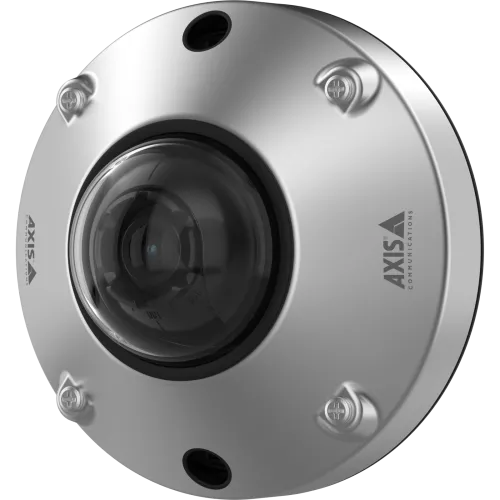

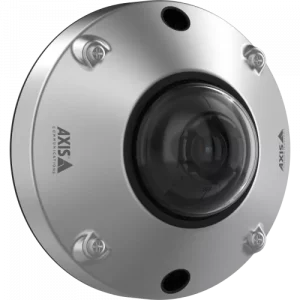

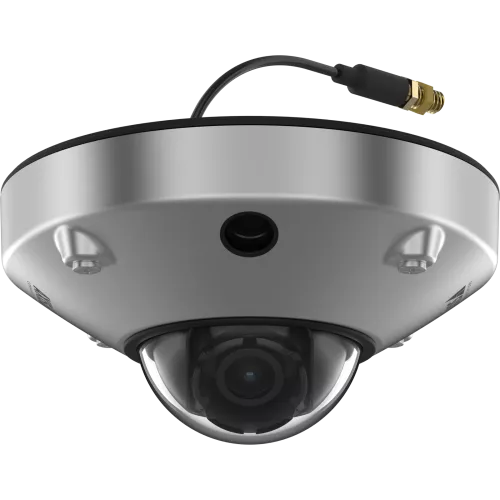

AXIS F4105-SLRE ドームセンサー

IR付きのステンレススチール製ミニドームセンサー

  • 2MP(フルHD)
  • WDR
  • デイナイト
  • 赤外線
  • 屋外対応
  • 耐衝撃
ミドルモデル

※2024年07月05日時点の情報です。
仕様などの情報は、予告なく変更される場合があります。

AXIS F4105-SLRE ドームセンサー
AXIS F4105-SLRE ドームセンサー
AXIS F4105-SLRE ドームセンサー
AXIS F4105-SLRE ドームセンサー
AXIS F4105-SLRE ドームセンサー

モジュラー型カメラについて、ブログでも詳しく紹介しております。
モジュラーとは?モジュラー型カメラをわかりやすく解説!

WDR

概要

  • 1080pで最大60フレーム/秒、720pで最大180フレーム/秒
  • ステンレススチール製ケーシング (SS 316L)
  • NSF/ANSI 169規格認証取得済み
  • 最長10mまでの赤外線照明
  • 交換可能なM12レンズ

特長

この頑丈なドームセンサーは、食品加工施設で使用するためのNFS/ANSI 169規格認証を取得しており、ステンレススチール製ケーシングに収納されています。 さらに、赤外線照明により、完全な暗闇でも最大10 mまで監視できます。

目立たない高耐久性

ステンレススチール (SS 316L) 製ケーシングに収納されたこの堅牢なセンサーユニットは、高温高圧の水や強力な洗剤にも耐性があります。 清掃とメンテナンスが簡単で、食品加工施設での使用向けにNSF/ANSI 169規格 (特殊用途の食品機器および装置) 認証取得済みです。 このドームセンサーは、IK10およびIP66/67/69規格準拠で、耐候性、耐熱性、耐衝撃性を備えています。 -30°C~45°Cの温度範囲に対応できます。 さらに、NEMA TS2規格準拠であるため、最高74°Cの温度で15時間使用できます。 さらに、SMA-FAKRAコネクター付きのため、高振動環境に最適で、機械内部への設置も可能です。

優れた画質

AXIS F4105-SLREは、どのような照明条件下でも優れた画像の有用性を実現します。 30フレーム/秒で4つのHDTV 1080pビデオストリーム、または最大60フレーム/秒で720pビデオストリームをサポートします。 AXIS F9111と組み合わせて使用すると、60フレーム/秒でHDTV 1080pのビデオストリーム、または最大180フレーム/秒で720pのビデオストリームを提供します。 Forensic WDRが、暗い場所と明るい場所が混在するシーンでも鮮明な映像を提供します。 このドームセンサーは、広い範囲をカバーする優れた111ºの視野を提供します。 さらに、赤外線照明により、完全な暗闇でも最大10 mまで監視できます。 さらに、交換可能なレンズにより、すばやく簡単にレンズを交換することができます。

優れた画質

高い柔軟性と優れた費用対効果

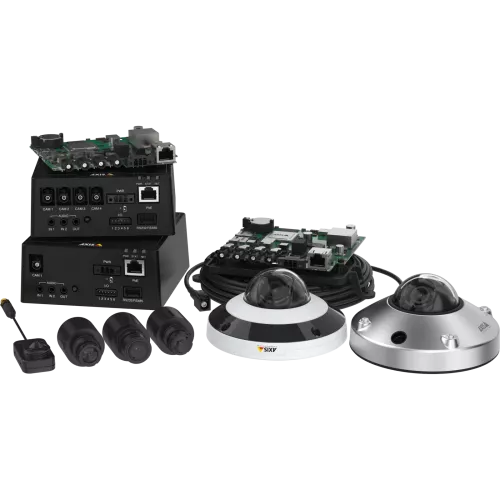

分割カメラのコンセプトに基づくAXIS F4105-SLREは、AXIS F91 Main Unit用に設計されており、最長30 mのケーブルでメインユニットに接続します。 このセンサーユニットは、AXIS F Series内のすべてのセンサーユニットと組み合わせることができ、1つのメインユニットで最大4つのセンサーユニットを組み合わせることができるため、優れた柔軟性を発揮します。 ケーブルオプションにより、メインユニットからセンサーを広げて広範囲をカバーすることができます。 AXIS F4105-SLREは、多様な交換可能M12レンズオプションも備えているため、カスタマイズされた監視が可能になります。 これにより、生産ラインや給食施設のような広いエリアのオーバービューと、関心のある対象の詳細なズームインの両方が可能になります。

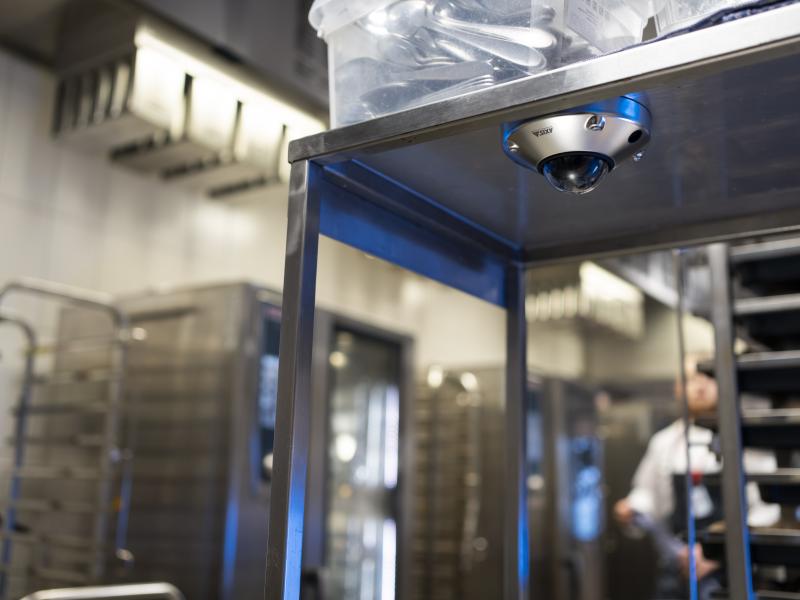

▼キッチンに設置されたAXIS F4105-SLREドームセンサー▼

キッチンに設置されたAXIS F4105-SLREドームセンサー

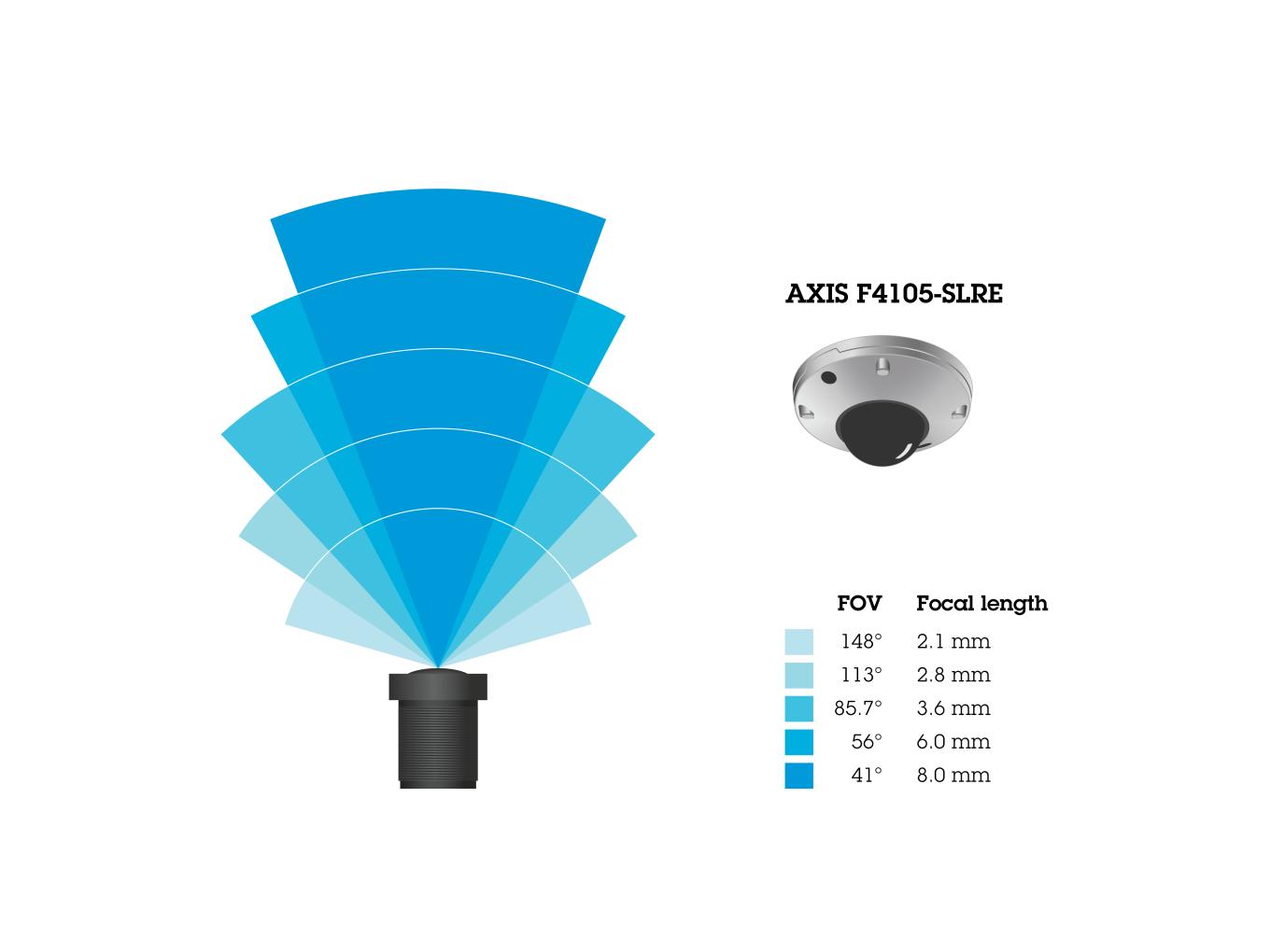

複数のM12レンズオプションにより、視野をカスタマイズして監視することができます。

検知、監視、認識、識別 (DORI)

DORIの定義 距離
検知 25ピクセル/m 27.5 m
監視 63ピクセル/m 15.6 m
認識 125ピクセル/m 7.8 m
識別 250ピクセル/m 4.2 m

DORI値は、デフォルト設定の2.8 mmレンズを使用して計算されます。
この値は、EN-62676-4規格で推奨されるさまざまな使用事例のピクセル密度を使用しています。
この計算では、画像の中心を基準点として使用し、レンズの歪みを考慮します。
人物や物体を認識または識別できる可能性は、物体の動き、ビデオ圧縮、照明条件、カメラのフォーカスなどの要因によって変わります。
計画時にマージンを使用します。
ピクセル密度は画像の各部分で変わり、計算値は現実世界の距離とは異なる場合があります。

図解

F4105-SLRE

仕様

カメラ イメージセンサー 1/2.8” (有効) プログレッシブスキャンRGB CMOS
レンズ 2.8 mm、F1.6

1080p の場合:
水平視野: 110°
垂直視野: 60°

720pの場合:
水平視野: 70°
垂直視野: 39°

デイナイト機能 自動切換え赤外線カットフィルター
最低照度 カラー: 0.3ルクス (50 IRE、F2.0)
赤外線照明点灯時は0ルクス
シャッター速度 AXIS F9111 に接続時:
25/30フレーム/秒で1080p: 1/20000秒~1.5秒
50/60フレーム/秒で1080p: 1/27000秒~1秒
HDTV 720p、175/180フレーム/秒: 1/32500秒~0.5秒

AXIS F9104-B、F9114 、F9114-Bの場合:
25/30フレーム/秒で1080p: 1/20000秒~1.5秒
HDTV 720p 50/60フレーム/秒: 1/32500秒~0.5秒

カメラアングル調節 パン: ±180°
チルト: 120°
回転: ±90°
解像度 最大1920×1080 HDTV 1080p
WDR WDR – Forensic Capture
認証規格 製品のマーキング UL、CE、KC、NFS、VCCI、RCM、WEEE
サプライチェーン TAA準拠
EMC EN 55035、EN 55032 Class B、EN 50121-4、EN 61000-6-1、EN 61000-6-2、FCC Part 15 Subpart B Class B、IEC 62236-4
オーストラリア/ニュージーランド: RCM AS/NZS CISPR 32 Class B
カナダ: ICES-3(A)/NMB-3(B)
日本: VCCI Class B
韓国: KS C 9835、KS C 9832 Class B
米国: FCC Part 15 Subpart B Class B
安全性 CAN/CSA C22.2 No. 62368-1 ed. 3、IEC/EN/UL 62368-1 ed. 3、IEC/EN 62471リスク免除グループ
環境 IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-6、IEC 60068-2-14、IEC 60068-2-27、IEC 60068-2-64、IEC 60068-2-78、IEC/EN 62262 IK10、IEC 60529 IP66、IEC 60529 IP67、IEC 60529 IP69、NEMA 250 Type 4X
認証 NFS/ANSI NFS/ANSI NFS/ANSI 規格169
証明書: C0759806
一般 ケーシング IP66、IP67、IP69規格準拠、IK10耐衝撃性ステンレススチールケーシング
ポリカーボネートハードコーティングドーム、除湿膜搭載
電解研磨SS 316Lステンレススチール製
カプセル化された電子部品
ステンレススチール製拘束ネジ
取り付け ジャンクションボックス穴付き取り付けブラケット (シングルギャング)
サステナビリティ PVCおよびBFR/CFR不使用
電力 標準1.9 W、最大4.16 W
コネクター SMAコネクター
赤外線イルミネーション 電力効率が高く、長寿命の940 nm赤外線LEDを搭載したIR
個別に調整可能な2つの赤外線LED
照射距離10 m (33 フィート) またはそれ以上 (撮影シーンによる)
動作条件 赤外線照明不使用時
-30°C~55°C

赤外線照明使用時
-30°C~45°C
NEMA TS 2 (2.2.7) に基づく最高温度: 74°C
起動温度: -40°C
湿度:10%~100% RH (結露可)

保管条件 -40°C~65°C
湿度5~95% RH(結露不可)
寸法 奥行: 57.8 mm
直径114 mm
ケーブル長: 100 mm
有効投影面積 (EPA): 0.0045 m2
重量 452 g
必要なハードウェア AXIS TU6004–E Cable、AXIS TU6005 Plenum Cable、またはAXIS TU6007–E Cable
AXIS F91 Main Unit
付属アクセサリー インストールガイド、レンズツール
オプションアクセサリー レンズ
Lens M12 2.1 mm F 1.8 IR: 水平視野 151°
Lens M12 3.6 mm F 1.8 IR: 水平視野 88°
Lens M12 6 mm F 1.9 IR: 水平視野 58°
Lens M12 8 mm F 1.8 IR: 水平視野42°

その他
AXIS TU6002 Right-angle SMA Adaptor
その他のアクセサリーについては、axis.comを参照

保証 5年保証、axis.com/warrantyを参照
製品番号 axis.com/products/axis-f4105-slre-dome-sensor#partnumbersで入手可能
サステナビリティ 物質管理 PVC不使用、BFR/CFR不使用 (JEDEC/ECA標準JS709に準拠)
RoHS (EU RoHS指令2011/65/EUおよびEN 63000:2018) に準拠
REACH (EC) No 1907/2006に準拠。SCIP UUIDについては、echa.europa.euを参照
環境責任 axis.com/environmental-responsibility
Axis CommunicationsはUN Global Compactの署名企業です(詳細についてはunglobalcompact.orgを参照)

互換性のあるメインユニット
