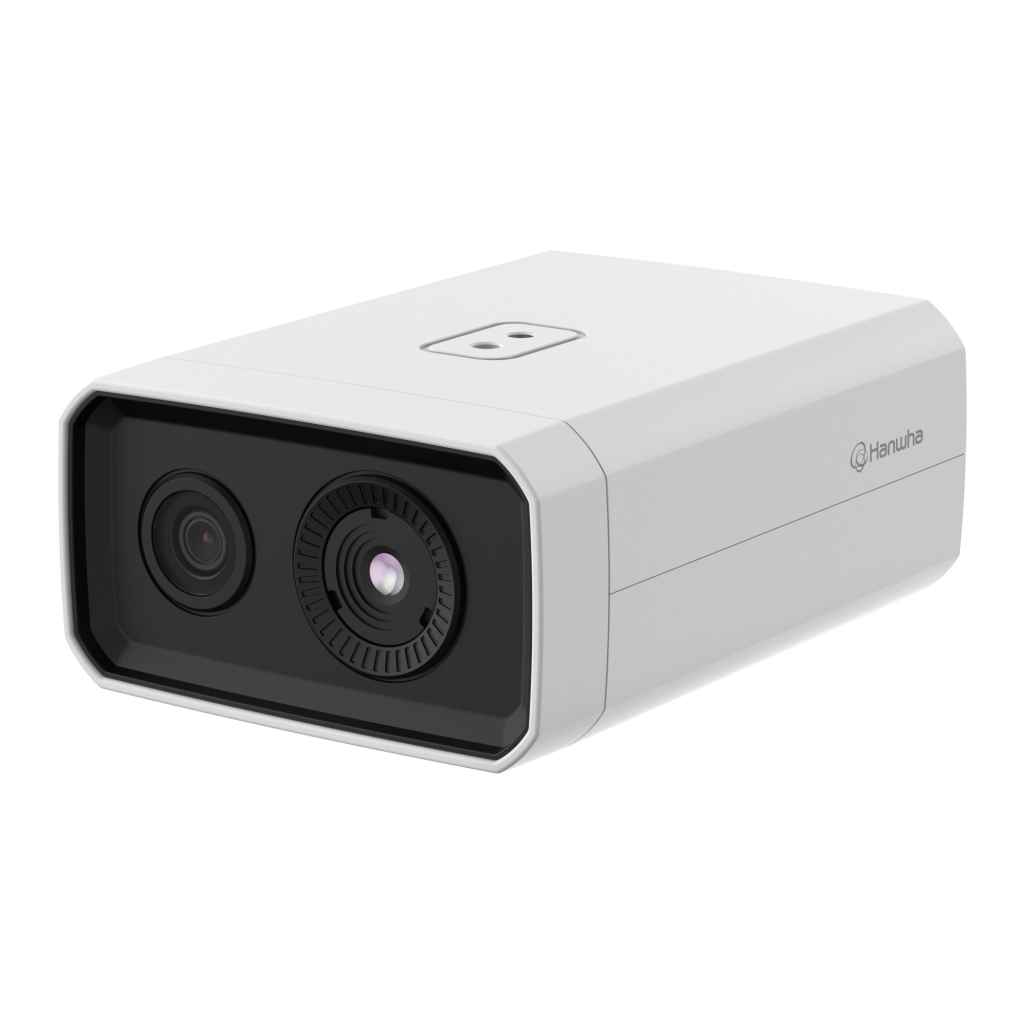

Hanwha Vision TNM-C3620TDR
バイスペクトルAIサーマルカメラ
ボックスカメラについて、ブログでも詳しく紹介しております。
ボックス型カメラ(バレット型カメラ)とは？メリットや設置のコツ！
サーマルカメラについて、ブログでも詳しく紹介しております。
サーマルカメラについて
概要
- 2MPの可視画像とQVGAの熱画像によるバイスペクトルモニタリング
- 可視チャンネルのみ（人物）によるAIベースの物体分類
- -20～130°Cの範囲内でのリモート温度モニタリング
- 温度モニタリング用の6つの四角形ROIエリア
- 屋内での使用に適したコンパクトで軽量
特長
放射温度計付きサーマルカメラ
放射測定型サーマルカメラは、様々なカラーパレットを用いて物体の熱特性を視覚的にモニタリングします。また、温度データも測定します。これらの機能により、対象物体の熱によって引き起こされる潜在的な問題を監視し、問題が深刻化する前に予防措置を講じることができます。この技術は、電気自動車（EV）充電ステーションの過熱問題の監視など、様々な垂直分野で応用されています。

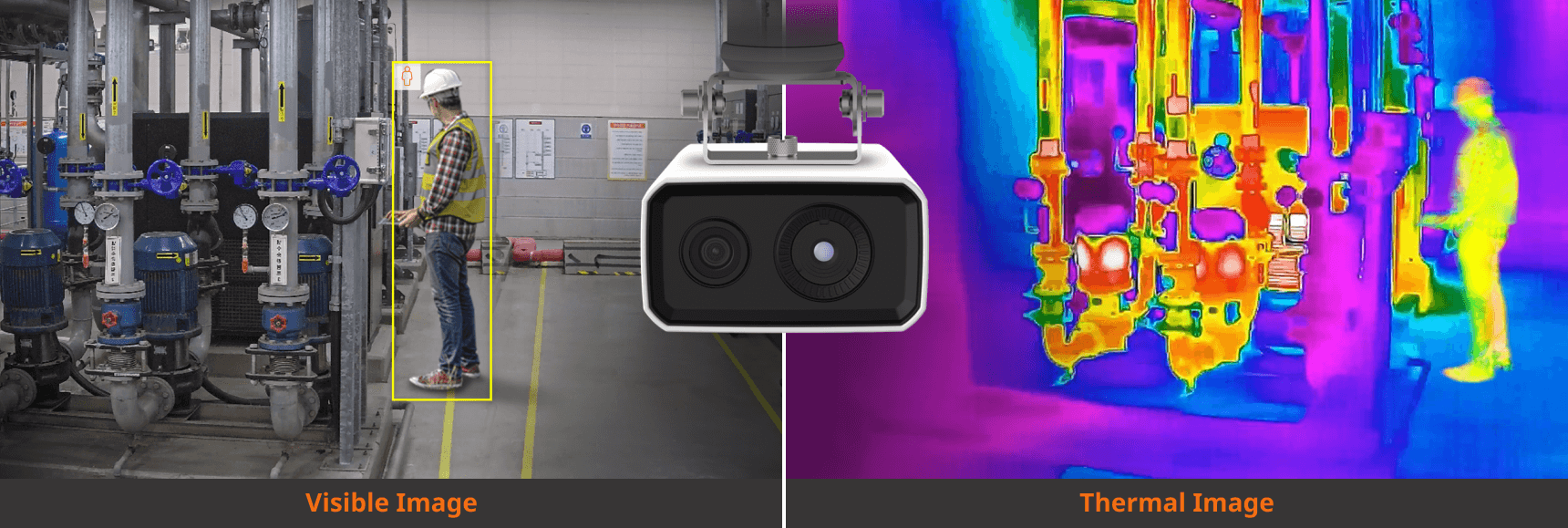

熱画像による強化された監視
AI搭載の放射測定型サーマルカメラは、重要なエリアの監視に最適です。暗闇や霧の中でも見通すことができ、熱の痕跡さえも検知します。これにより、地表で何が起こっているかだけでなく、機器の過熱などの潜在的な問題も監視し、深刻な事態に発展する前に対処できます。AI機能は可視チャンネルでのみ利用可能です。

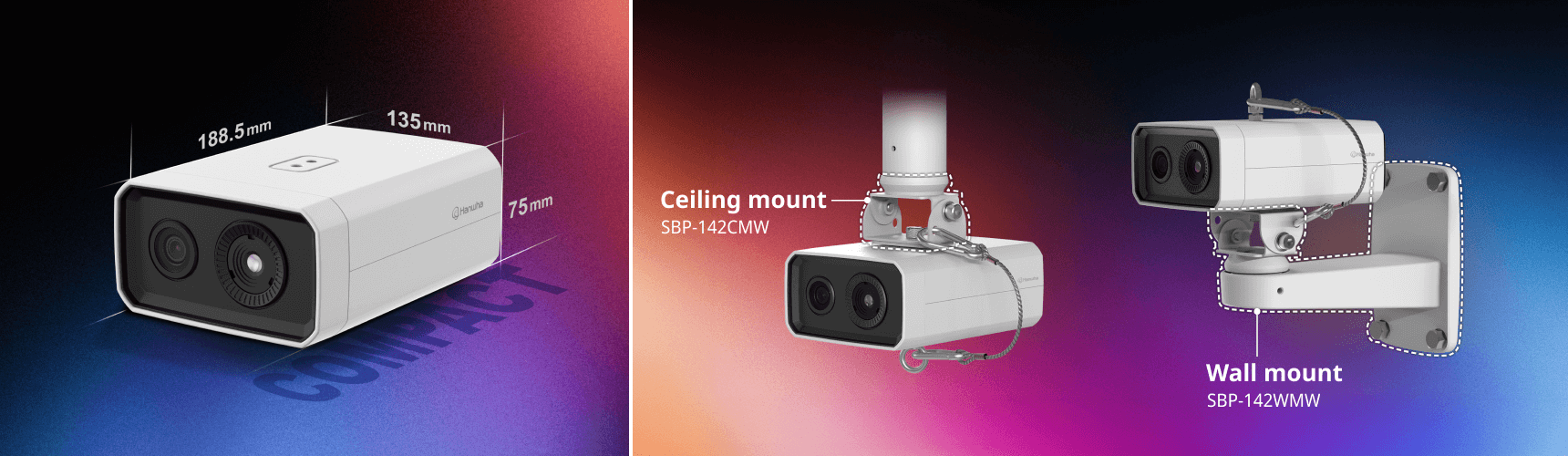

屋内使用に最適
このコンパクトなAI搭載放射温度計付きサーマルカメラは、屋内での目立たず省スペースなセキュリティ監視に最適です。天井と壁への取り付けオプションが用意されており、簡単に設置できます。

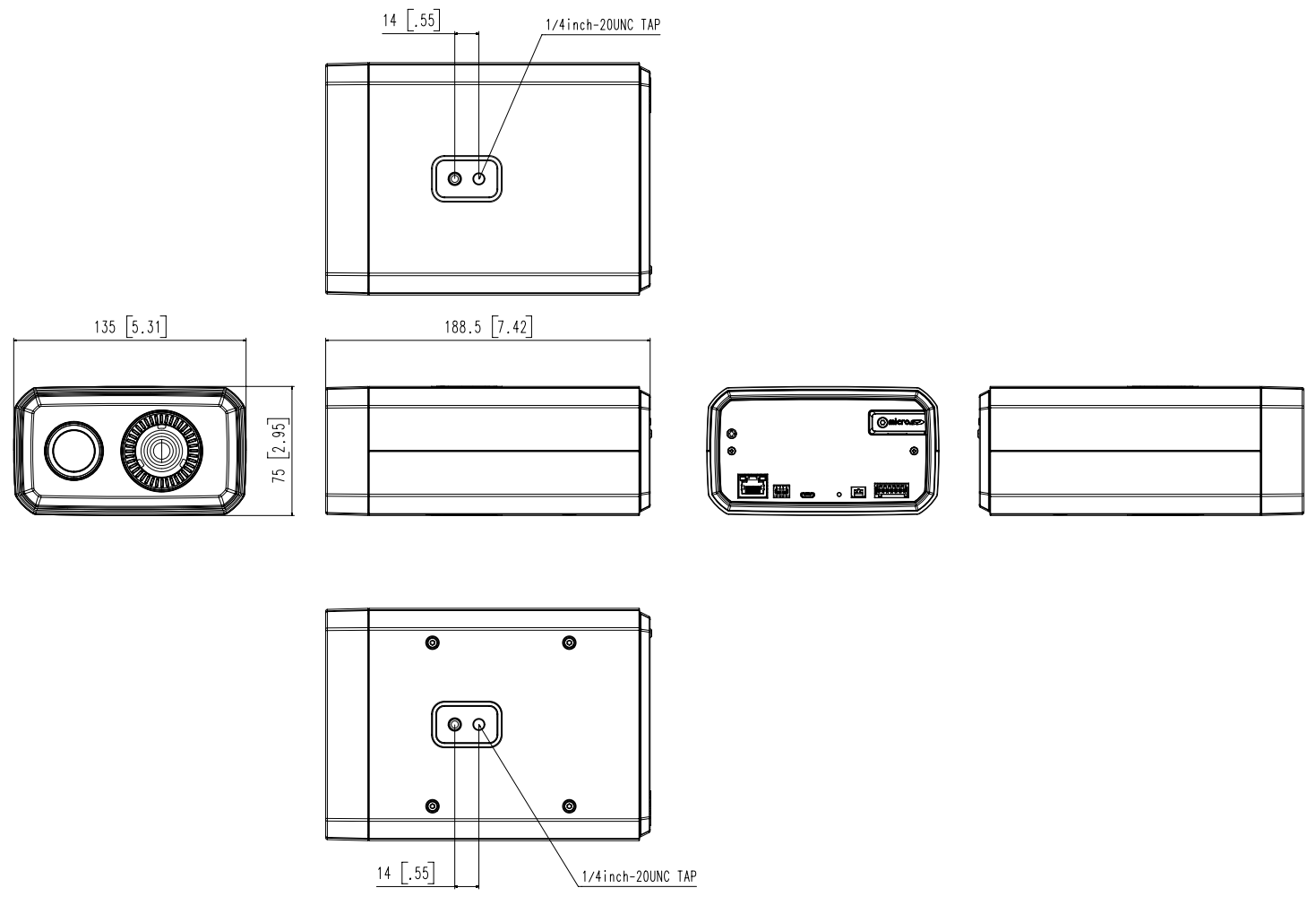

図解
仕様
| ビデオ | サーマル | 可視 | |
|---|---|---|---|
| イメージングデバイス | サイズ | ‐ | 1/2.8インチ |
| タイプ | 非冷却マイクロボロメータ（320×240） | CMOS | |
| 解像度 | 1280×960、640×480、320×240 | 1920×1080、1280×1024、1280×960、1280×720、1024×768、800×600、800×448、720×576、720×480、640×480、640×360、320×240 | |
| 最大フレームレート | H.265/H.264 | 30fps/25fps(60Hz/50Hz) | |
| MJPEG | 30fps | ||
| スペクトル範囲 | 8～14㎛ | ‐ | |
| ネットD | ≤50mK | ‐ | |
| ピクセルサイズ | 12㎛ | ‐ | |
| 最小照度（ルクス） | カラー（1/30秒、30IRE） | ‐ | 0.05 |
| 白黒(1/30秒、30IRE) | ‐ | 0.005 | |
| ビデオ出力 | CVBS: 設置用1.0 Vp-p / 75Ωコンポジット、USB: マイクロUSBタイプB | ||
| レンズ | サーマル | 可視 | |
| 焦点距離（mm） | 4.7 | 4 | |
| 最大口径比（F値） | ワイド | 1 | 1.6 |
| 視野角 | 水平 | 50.0° | 87.6° |
| 垂直 | 36.4° | 46.4° | |
| 対角線 | 65.3° | 104.5° | |
| iFoV | 2.553ミリラジアン | ‐ | |
| 最小被写体距離 | 1メートル（3.28フィート） | ‐ | |
| フォーカスコントロール | 修理済み | 修理済み | |
| 運用 | サーマル | 可視 | |
| デイ／ナイト | ‐ | オート(ICR) | |
| 逆光補正 | ‐ | BLC、HLC、SSDR | |
| ワイドダイナミックレンジ（dB） | ‐ | 150 | |
| デジタルノイズリダクション | ‐ | SSNRⅤ | |
| デジタル画像安定化 | サポート（ジャイロセンサー内蔵） | ||
| モーション検出 | 量 | 8個 | |
| 形 | 8ポイントの多角形ゾーン | ||
| プライバシーマスキング | 量 | 24個 | |
| 形 | 多角形ゾーン | ||
| カラー / オプション | グレー、グリーン、レッド、ブルー、ブラック、ホワイト、モザイク | ||
| ゲインコントロール | ‐ | 低、中、高 | |
| ホワイトバランス | ‐ | ATW、AWC、手動、屋内、屋外 | |
| LDC | ‐ | サポート | |
| 電子シャッター | モード | ‐ | 最小、最大、ちらつき防止 |
| 速度範囲 | ‐ | 2～1/12,000秒 | |
| ビデオの回転 | 反転、ミラー | ||
| アラームインターフェース | 入退出 | 入力1個、出力2個 | |
| アラームトリガー | 分析、ネットワーク切断、アラーム入力、MQTTサブスクリプション | ||
| アラームトリガーが発生したときのアラームイベント | ファイルアップロード（画像）：メール/FTP、通知：メール、録画：イベントトリガー時のSD/SDHC/SDXCまたはNAS録画、アラーム出力、ハンドオーバー：PTZプリセット、MQTT：パブリケーション | ||
| オーディオ入力 | 選択可能（マイク入力/ライン入力） | ||
| オーディオ出力 | ラインアウト | ||
| カラーパレット | ホワイトホット、ブラックホット、レインボー、レインボー2、セピア、レッド、アイアン、カスタム | – | |
| 分析 | サーマル | 可視 | |
| 分類されたオブジェクトの種類 | ‐ | 人、顔 | |
| 分析イベント | AIエンジンベース | ‐ | 物体検出 |
| ノーマル | 動き検知、仮想エリア（侵入/進入/退出）、仮想ライン（交差点、方向）、温度検知 | 動体検知、改ざん検知、音声検知、仮想領域（ロタリング、侵入、進入/退出、出現/消失）、仮想ライン（交差、方向） | |
| 放射測定 | サーマル | 可視 | |
| 温度検出範囲 | -20℃～130℃ | – | |
| 温度精度 | ±5°C(≤100°C)、±20%(>100°C) | – | |
| 温度検出ROIゾーン | 量 | 6個 | – |
| 形状 / オプション | 四角形 | – | |
| ハイブリッドパレット | サポート | – | |
| スポット温度測定 | サポート | – | |
| ROI状態監視 | 上、下、増加、減少 | – | |
| ネットワーク | サーマル | 可視 | |
| イーサネット | 金属シールドRJ-45(10/100BASE-T) | ||
| ビデオ圧縮 | H.265/H.264: メイン/ベースライン/ハイ、MJPEG | ||
| オーディオ圧縮 | G.711 u-law / G.726 選択可能、G.726(ADPCM) 8kHz、G.711 8kHz、G.726: 16kbps、24kbps、32kbps、40kbps、AAC-LC: 16kHz で 48kbps | ||
| スマートコーデック | マニュアル、WiseStreamⅡ | ||
| ビットレート制御 | H.265/H.264: CBR または VBR、MJPEG: VBR | ||
| ストリーミング | ユニキャスト | 最大20ユーザー | |
| マルチキャスト | サポート | ||
| 複数のストリーミング | 最大6つのプロファイル | ||
| プロトコル | IPv4、IPv6、TCP/IP、UDP/IP、RTP(UDP)、RTP(TCP)、RTCP、RTSP、NTP、HTTP、HTTPS、SSL/TLS、DHCP、FTP、SMTP、ICMP、IGMP、SNMPv1/v2c/v3(MIB-2)、ARP、DNS、DDNS、QoS、UPnP、Bonjour、LLDP、SRTP(TCP、UDPユニキャスト)、MQTT | ||
| アプリケーションプログラミングインターフェース | ONVIF | S、T、M | |
| その他 | SUNAPI(HTTP API) | ||
| 直接クラウド接続 | オプション（ゲートウェイが必要） | ||
| 安全 | サーマル | 可視 | |
| OS / ファームウェア保護 | 暗号化されたファームウェア、セキュアブート、署名されたファームウェア | ||
| ユーザー認証 | ダイジェスト認証 | ||
| ネットワーク認証 | IEEE 802.1X（EAP-TLS、EAP-LEAP、EAP-PEAP、MSCHAPv2） | ||
| セキュリティ通信 | HTTPS、WSS（WebSocketセキュア）、SRTP | ||
| アクセス制御 | IPベースのアクセス制御 | ||
| データ保護 | 暗号化資格情報、ライブ録画ファイルのエクスポート用の暗号化圧縮 | ||
| 監査 | アクセス / システム / イベントログ管理 | ||
| デバイスID | デバイス証明書（Hanwha Vision Root CA） | ||
| セキュリティ保管 | HTPM（Hanwha Trusted Platform Module）、SDカードパーティション暗号化（AES-256） | ||
| セキュリティ証明書 | FIPS 140-2 レベル2 準拠の TPM 2.0 | ||
| 一般 | サーマル | 可視 | |
| メモリ | RAM | 4ギガバイト | |
| フラッシュ | 512MB | ||
| エッジストレージ | マイクロSD/SDHC/SDXC | 最大256GB x 1スロット | |
| 環境と電気 | サーマル | 可視 | |
| 動作条件 | 温度 | -10℃～+55℃（+14°F～+131°F） | |
| 湿度 | 0～95% RH（結露なし） | ||
| 保管条件 | 温度 | -30℃～+60℃（-22°F～+140°F） | |
| 湿度 | 0～95% RH（結露なし） | ||
| 入力電圧 | PoE+（IEEE802.3at、クラス4）、12VDC | ||
| 消費電力 | PoE | 最大17.0W、標準12.5W | |
| 12VDC | 最大14.5W、標準11.0W | ||
| 機械 | サーマル | 可視 | |
| 色 | 白 | ||
| 材料 | アルミニウム | ||
| RALコード | RAL9003 | ||
| 寸法 | 135(幅)x75(高さ)x188.5(奥行き)mm(5.31×2.95×7.42インチ) | ||
| 重量 | 1.7kg(3.77ポンド) | ||
| 認証と規格 | サーマル | 可視 | |
| EMC | FCC 47 CFR 15 サブパート B クラス A、CE/UKCA – EN55032 クラス A、EN 50130-4、EN 61000-3-2、EN 61000-3-3、VCCI CISPR 32 クラス A、IC 規制 ICES 003: 2016 ANSI C63.4 2014 クラス A | ||
| 安全性 | UL 62368-1、CAN/CSA C22.2 NO. 62368-1 | ||
| 環境 | IEC/EN 63000 | ||
| DORI（EN62676-4規格） | サーマル | 可視 | |
| 検出 （25PPM/8PPF） | ワイド | ‐ | 80.1メートル（262.8フィート） |
| 観察 （63PPM/19PPF） | ワイド | ‐ | 32.0メートル（105.1フィート） |
| 認識 （125PPM/38PPF） | ワイド | ‐ | 16.0メートル（52.6フィート） |
| 識別 （250PPM/76PPF） | ワイド | ‐ | 8.0m(26.3フィート) |
