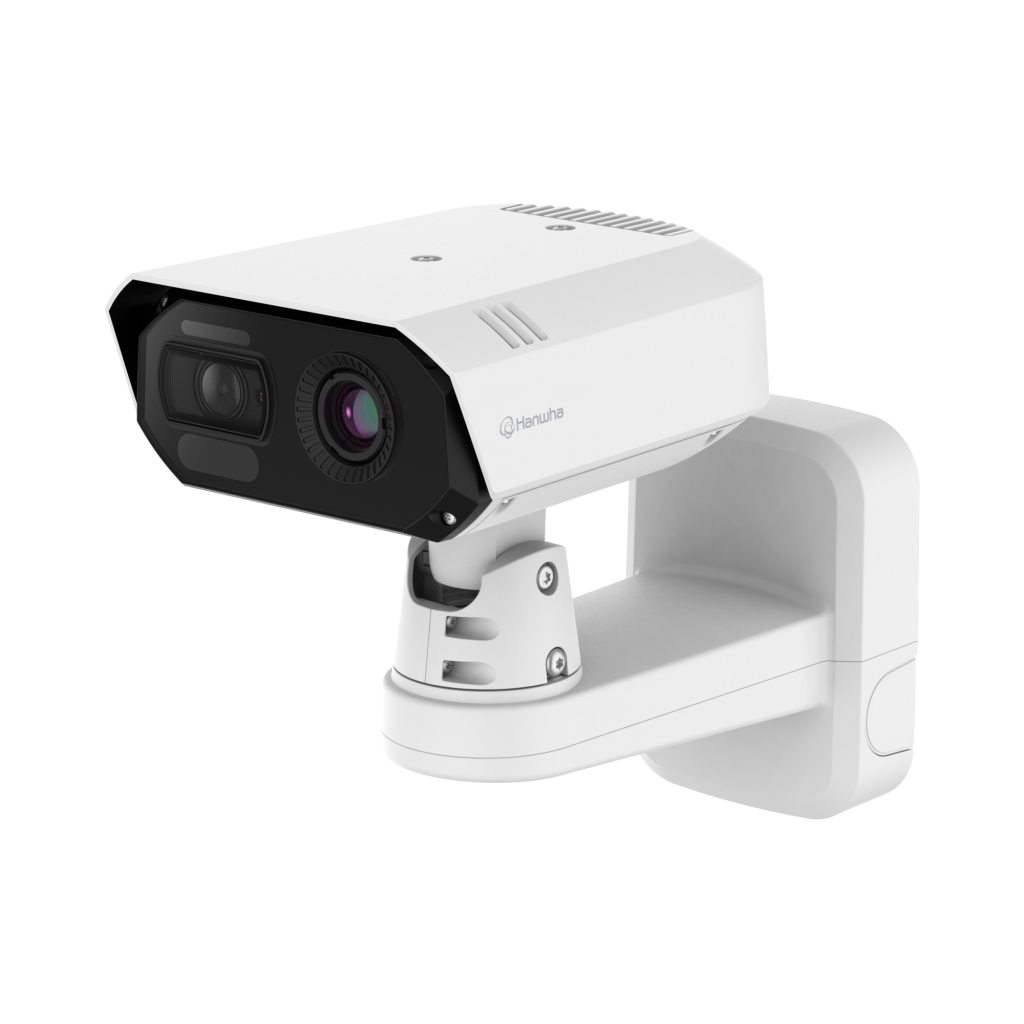

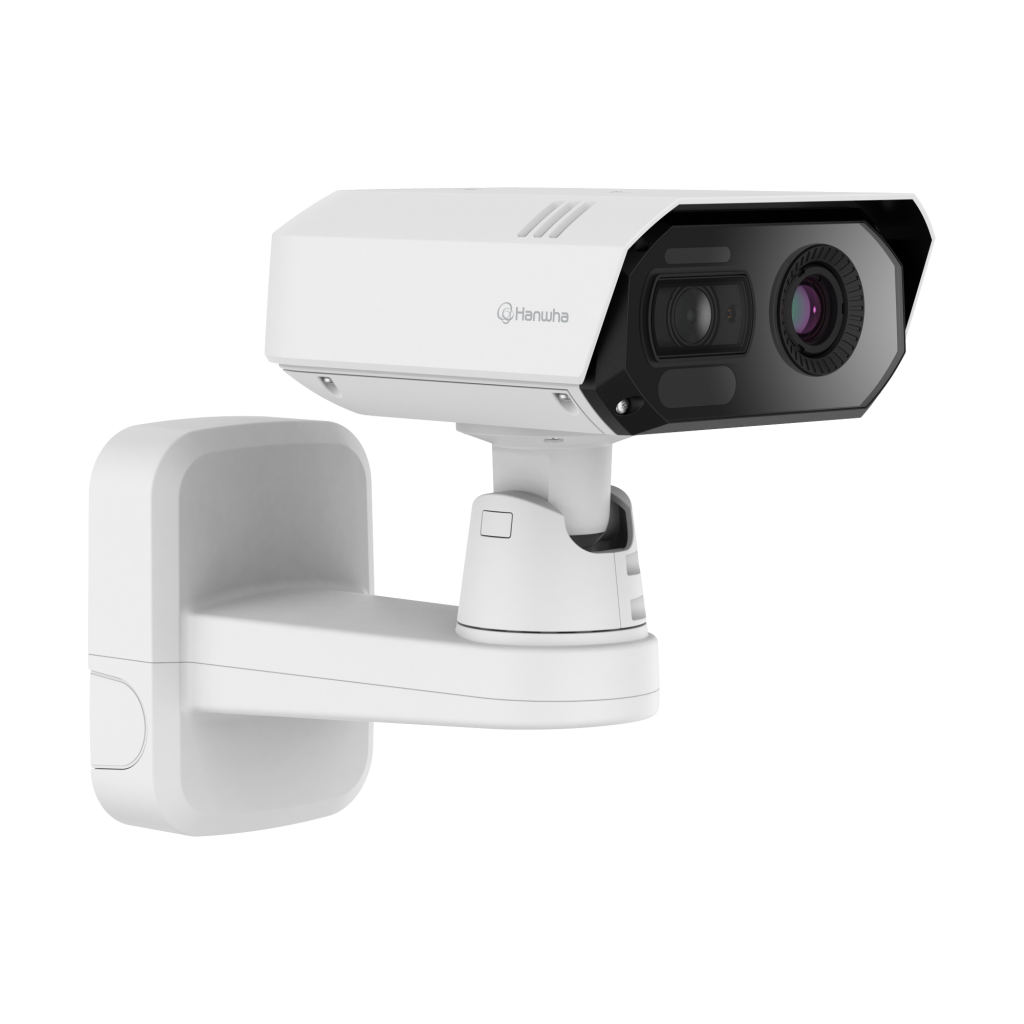

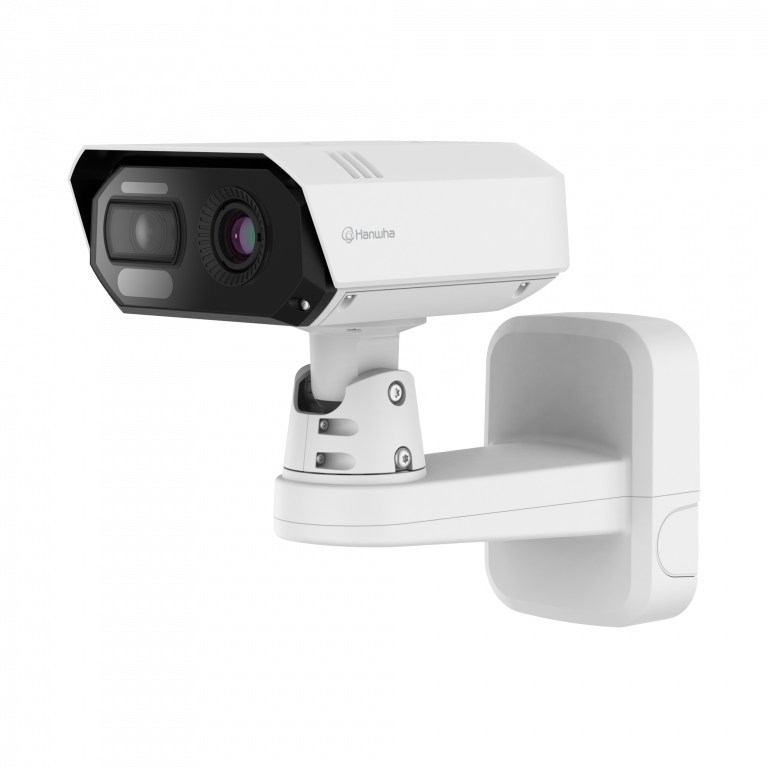

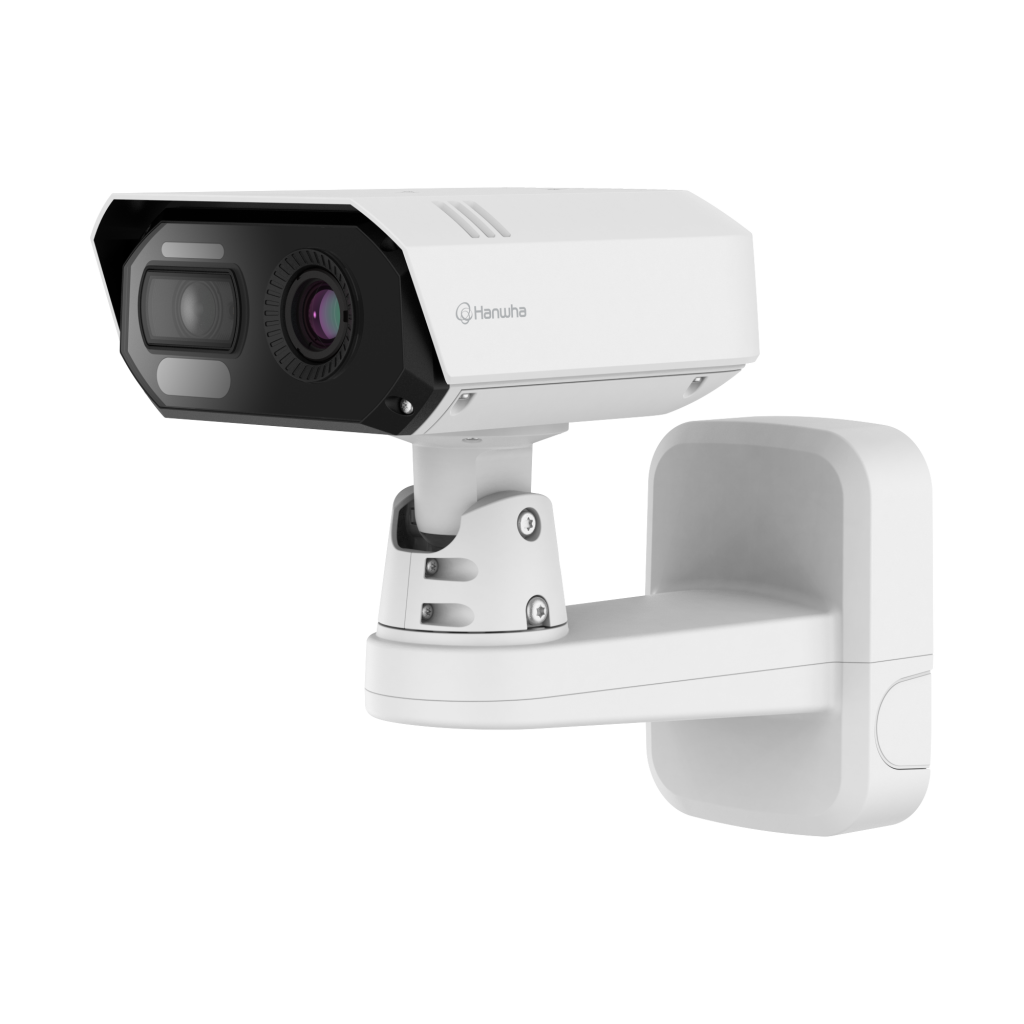

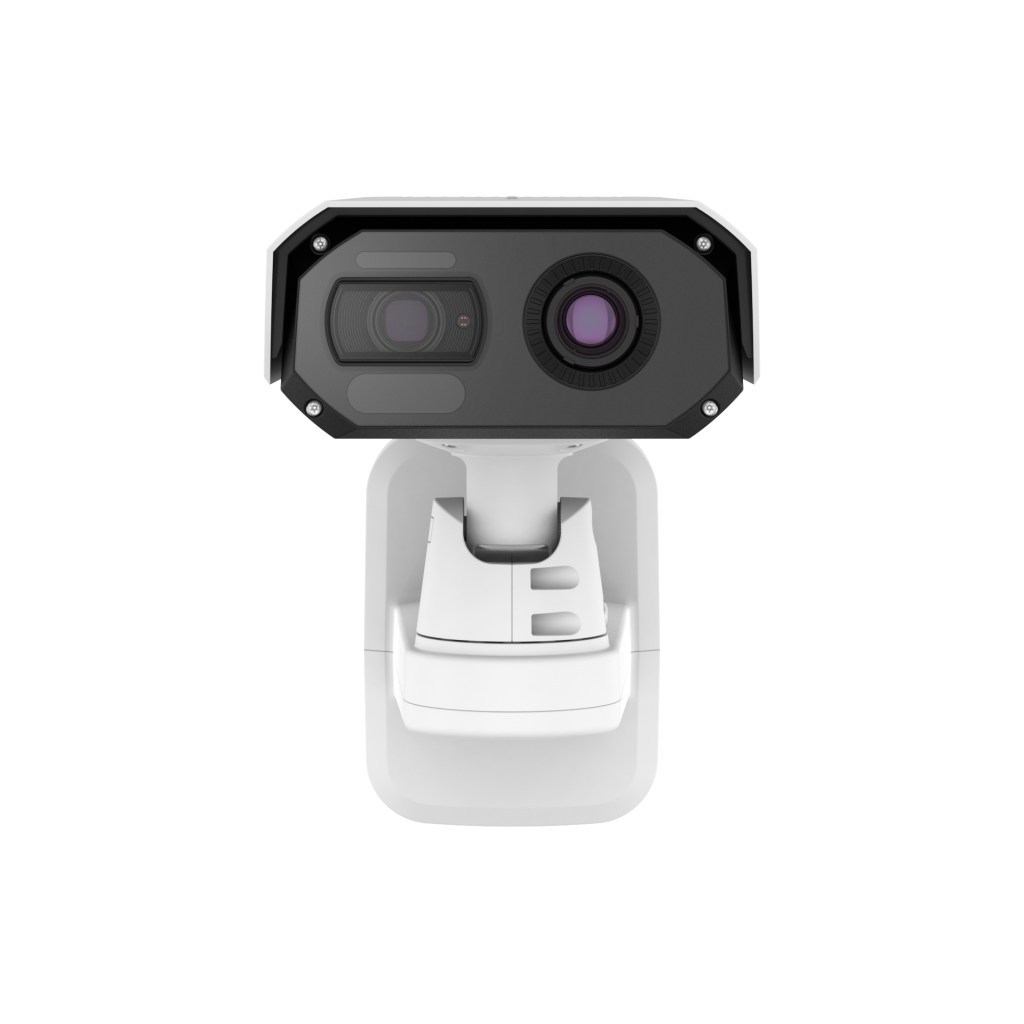

Hanwha Vision TNM-C4940TDR
バイスペクトルAI IRサーマルカメラ
ボックスカメラについて、ブログでも詳しく紹介しております。
ボックス型カメラ(バレット型カメラ)とは？メリットや設置のコツ！
サーマルカメラについて、ブログでも詳しく紹介しております。
サーマルカメラについて
概要
- 屋外環境向け放射測定AIバイスペクトル
- 8MP可視画像とVGAサーマルによるバイスペクトルモニタリング
- 両チャネル（人/車両）によるAIベースのオブジェクト分類
- -20～130°Cの範囲内でのリモート温度モニタリング
- 温度モニタリング用の10個の多角形ROIエリア
- 改良されたオールインワン設置ソリューション（壁とポール）
特長

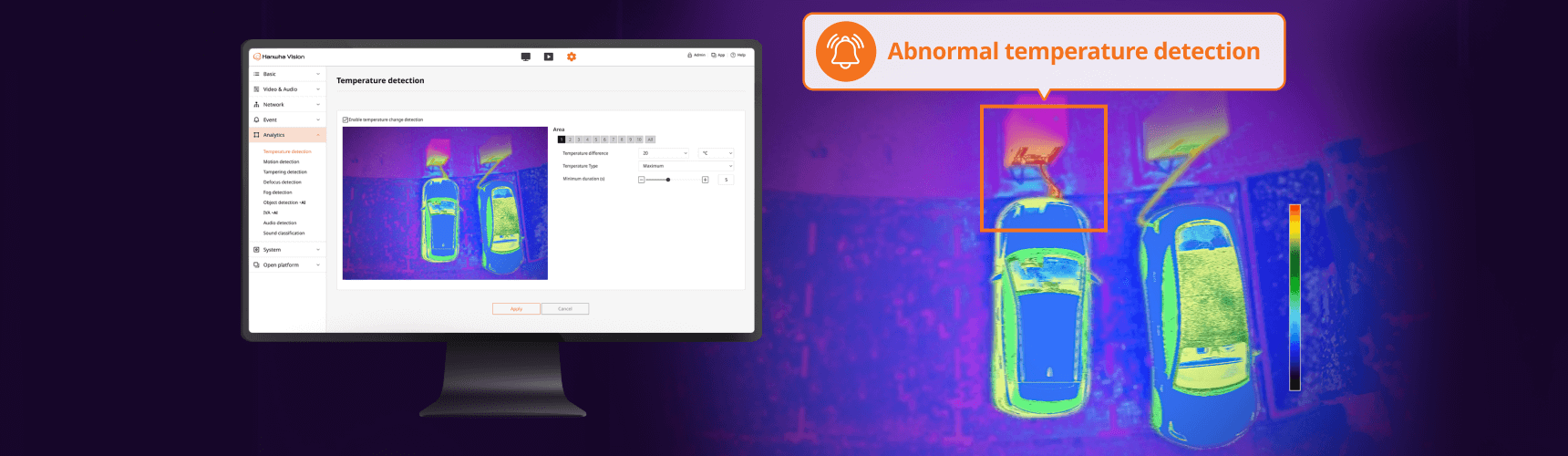

放射温度計付きサーマルカメラ
放射測定型サーマルカメラは、様々なカラーパレットを用いて物体の熱特性を視覚的にモニタリングします。また、温度データも測定します。これらの機能により、対象物体の熱によって引き起こされる潜在的な問題を監視し、問題が深刻化する前に予防措置を講じることができます。この技術は、電気自動車（EV）充電ステーションの過熱問題の監視など、様々な垂直分野で応用されています。
高度な監視のためのAI対応可視画像と熱画像
AI搭載の放射測定サーマルカメラは、可視画像と熱画像を同時に撮影し、AIによるインテリジェントな分析で両チャネルを可視化することで、優れた監視を実現します。この組み合わせにより、定期的な点検、熱関連の問題の早期発見、そしてセキュリティ強化が可能になります。

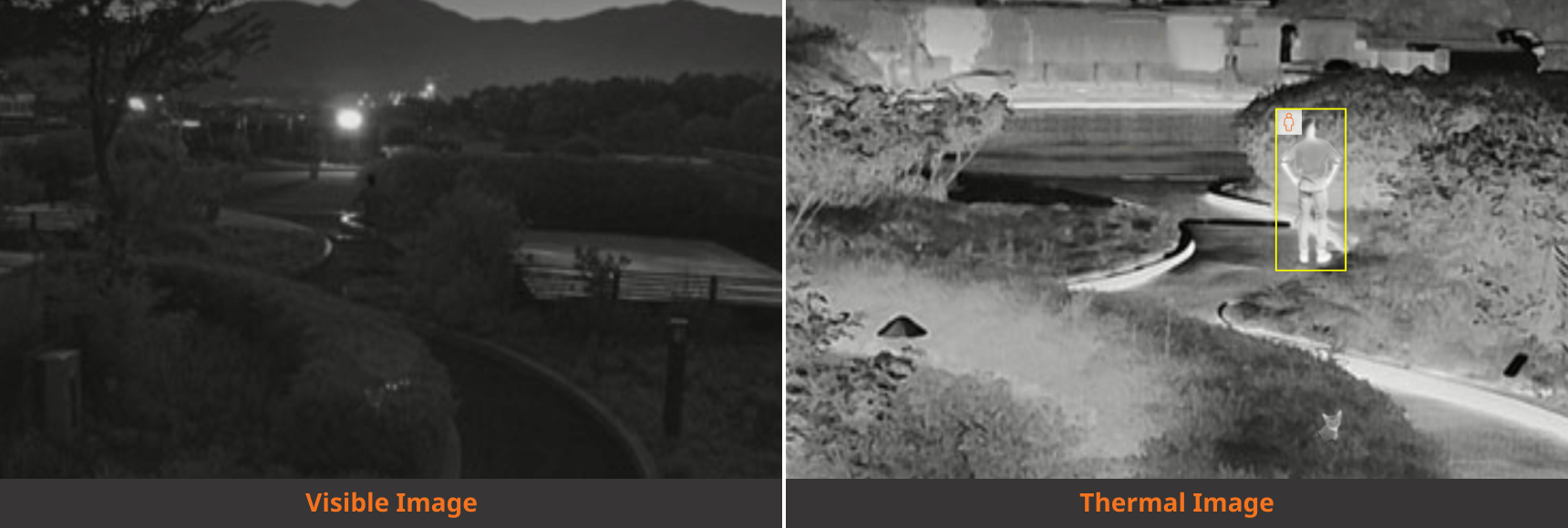

AI搭載サーマルイメージングで監視精度を向上
この機能により、可視カメラでは困難な状況でも熱画像による検出が可能になり、監視の精度が大幅に向上します。

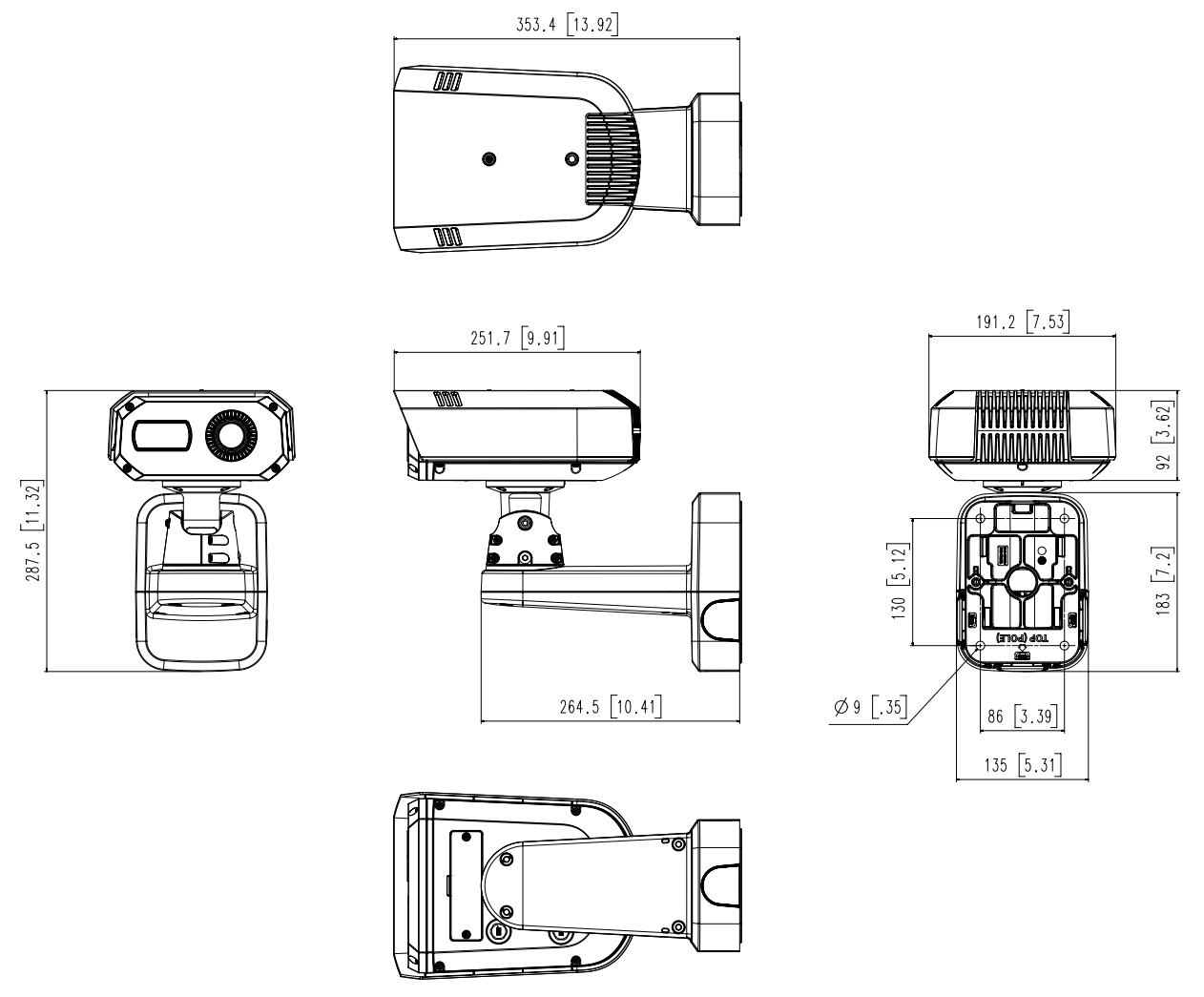

図解
仕様
| ビデオ | サーマル | 可視 | |
|---|---|---|---|
| イメージングデバイス | サイズ | – | 1/1.8インチ |
| タイプ | 非冷却マイクロボロメータ（640×480） | CMOS | |
| 解像度 | 1280×960、1280×720、1024×768、800×600、800×448、720×576、720×480、640×480、640×360 | 3840×2160, 3072×1728, 2688×1520, 2592×1944, 2560×1440, 2048×1536, 1920×1080, 1600×1200, 1280×1024, 1280×960, 1280×720, 1024×768, 800×600, 800×448, 720×576, 720×480, 640×480, 640×360 | |
| 最大フレームレート | H.265/H.264 | 30fps/25fps(60Hz/50Hz) | 30fps/25fps(60Hz/50Hz) |
| MJPEG | 3fps | 1fps | |
| その他 | 両チャンネルAIオン時最大15fps | 両チャンネルAIオン時最大15fps | |
| スペクトル範囲 | 8～14㎛ | ‐ | |
| ネットD | ≤60mK | ‐ | |
| ピクセルサイズ | 12㎛ | ‐ | |
| 最小照度（ルクス） | カラー（1/30秒、30IRE） | – | 0.06 |
| 白黒(1/30秒、30IRE) | – | 0.004 | |
| ビデオ出力 | USB: マイクロUSBタイプB | ||
| レンズ | サーマル | 可視 | |
| 焦点距離（mm） | 9.1 | 4.4～9.3 | |
| 最大口径比（F値） | ワイド | 1 | 1.3 |
| テレ | – | 2.15 | |
| 視野角 | 水平 | 50.0° | 112.1°～47.5° |
| 垂直 | 37.0° | 58.0°～26.6° | |
| 対角線 | 63.8° | 137.5°～54.6° | |
| iFoV | 1.319mRad | – | |
| 最小被写体距離 | 3.5メートル（11.48フィート） | 1.75メートル（5.74フィート） | |
| フォーカスコントロール | 修理済み | シンプルなフォーカス | |
| パン/チルト/回転 | サーマル | 可視 | |
| パン/チルト/回転範囲 | パン | -170°～+170° | |
| チルト | -40°～50° | ||
| 運用 | サーマル | 可視 | |
| デイ／ナイト | – | オート(ICR) | |
| 逆光補正 | – | BLC、WDR、SSDR | |
| ワイドダイナミックレンジ（dB） | – | 120 | |
| デジタルノイズリダクション | – | WiseNRⅡ（AIエンジンベース）、SSNRⅤ | |
| デジタル画像安定化 | サポート（ジャイロセンサー内蔵） | ||
| モーション検出 | 量 | 8個 | |
| 形 | 8ポイントの多角形ゾーン | ||
| プライバシーマスキング | 量 | 6個 | |
| 形 | 長方形のゾーン | ||
| カラー / オプション | グレー、ブラック、ホワイト | ||
| ゲインコントロール | – | 低、中、高 | |
| ホワイトバランス | – | ATW、AWC、手動、屋内、屋外 | |
| LDC | – | サポート | |
| 電子シャッター | モード | – | 最小、最大、フリッカー防止、シャッター制御優先（AIエンジンに基づく） |
| 速度範囲 | – | 1/5～1/12,000秒 | |
| アラームインターフェース | 入退出 | 4つの設定可能なI/Oポート | |
| アラームトリガー | 分析、ネットワーク切断、アラーム入力、MQTTサブスクリプション | ||
| アラームトリガーが発生したときのアラームイベント | ファイルアップロード（画像）：メール/FTP、通知：メール、録画：イベントトリガー時のSD/SDHC/SDXCまたはNAS録画、アラーム出力、ハンドオーバー：PTZプリセット、HTTP/HTTPS/TCPによるメッセージ送信、MQTT：パブリケーション | ||
| オーディオ入力 | 選択可能（マイク入力/ライン入力） | ||
| オーディオ出力 | ラインアウト | ||
| ライトタイプ | 赤外線LED | ||
| ライト可視長さ | IR | 30メートル（98.42フィート） | |
| 赤外線波長 | 850nm | ||
| カラーパレット | ホワイトホット、ブラックホット、レインボー、レインボー2、セピア、レッド、アイアン、カスタム | – | |
| 分析 | サーマル | 可視 | |
| 分類されたオブジェクトの種類 | 人、車両 | 人物、顔、車両、ナンバープレート | |
| 属性 | 車両 | – | 種類（車、バス、トラック、バイク、自転車） |
| サムネイル | ベストショット | ベストショット | |
| 分析イベント | AIエンジンベース | 物体検知、仮想線（横断/方向）、仮想領域（徘徊/侵入/進入/退出） | 物体検知、仮想線（横断/方向）、仮想領域（徘徊/侵入/進入/退出） |
| ノーマル | 動き検知、温度検知 | 焦点ずれ検知、動体検知、改ざん検知、音声検知、音分類、衝撃検知、仮想領域（ロタリング、侵入、進入/退出、出現/消失） | |
| 放射測定 | サーマル | 可視 | |
| 温度検出範囲 | -20℃～130℃ | – | |
| 温度精度 | ±5°C(≤100°C)、±20%(>100°C) | – | |
| 温度検出ROIゾーン | 量 | 10個 | – |
| 形状 / オプション | 多角形 | – | |
| ハイブリッドパレット | サポート | – | |
| スポット温度測定 | サポート | – | |
| ROI状態監視 | 上、下、増加、減少 | – | |
| ネットワーク | サーマル | 可視 | |
| イーサネット | 金属シールドRJ-45(10/100/1000BASE-T) | ||
| ビデオ圧縮 | H.265/H.264: メイン/ハイ、MJPEG | ||
| オーディオ圧縮 | G.711 u-law / G.726 選択可能、G.726(ADPCM) 8kHz、G.711 8kHz、G.726: 16kbps、24kbps、32kbps、40kbps、AAC-LC: 16kHz で 48kbps | ||
| スマートコーデック | ワイズストリームⅡ | マニュアル、WiseStreamⅢ | |
| ビットレート制御 | H.265/H.264: CBR または VBR、MJPEG: VBR | ||
| ストリーミング | ユニキャスト | 最大6ユーザー | |
| マルチキャスト | サポート | ||
| 複数のストリーミング | 最大3つのプロフィール | ||
| プロトコル | IPv4、IPv6、TCP/IP、UDP/IP、RTP(UDP)、RTP(TCP)、RTCP、RTSP、NTP、HTTP、HTTPS、SSL/TLS、DHCP、FTP、SMTP、ICMP、IGMP、SNMPv1/v2c/v3(MIB-2)、ARP、DNS、DDNS、QoS、UPnP、Bonjour、LLDP、CDP、SRTP(TCP、UDPユニキャスト)、MQTT | ||
| アプリケーションプログラミングインターフェース | ONVIF | S、T、M | |
| その他 | SUNAPI(HTTP API)、ハンファビジョンオープンプラットフォーム | ||
| 直接クラウド接続 | サポート | ||
| 安全 | サーマル | 可視 | |
| OS / ファームウェア保護 | 暗号化されたファームウェア、セキュアブート、署名されたファームウェア | ||
| ユーザー認証 | ダイジェスト認証 | ||
| ネットワーク認証 | IEEE 802.1X（EAP-TLS、EAP-LEAP、EAP-PEAP、MSCHAPv2） | ||
| セキュリティ通信 | HTTPS、WSS（WebSocketセキュア） | ||
| アクセス制御 | IPベースのアクセス制御 | ||
| データ保護 | 暗号化資格情報、ライブ録画ファイルのエクスポート用の暗号化圧縮 | ||
| 監査 | アクセス / システム / イベントログ管理 | ||
| デバイスID | デバイス証明書（Hanwha Vision Root CA） | ||
| セキュリティ保管 | HTPM（Hanwha Trusted Platform Module）、SDカードパーティション暗号化（AES-256） | ||
| セキュリティ証明書 | FIPS 140-2 レベル2 準拠の TPM 2.0 | ||
| 一般 | サーマル | 可視 | |
| メモリ | RAM | 4ギガバイト | |
| フラッシュ | 512MB | ||
| エッジストレージ | microSD/SDHC/SDXC | 最大256GB×2スロット（合計512GB） | |
| 環境と電気 | サーマル | 可視 | |
| 動作条件 | 温度 | -40℃～+60℃（-40°F～+140°F） | |
| 湿度 | 0～95% RH（結露なし） | ||
| その他 | 起動は-30°C以上で行う必要があります | ||
| 保管条件 | 温度 | -50℃～+60℃（-58℉～+140℉） | |
| 湿度 | 0～90% RH（結露なし） | ||
| 入力電圧 | PoE+（IEEE802.3at、クラス4）、12VDC | ||
| 消費電力 | PoE | 最大25.5W、標準16.0W | |
| 12VDC | 最大21.5W、標準14.0W | ||
| 機械 | サーマル | 可視 | |
| 色 | 白 | ||
| 材料 | アルミニウム | ||
| RALコード | RAL9003 | ||
| 寸法 | 353.4(幅)x287.5(高さ)x191.2(奥行き)mm(13.92×11.32×7.53インチ) | ||
| 重量 | 4.53kg(9.99ポンド) | ||
| 認証と規格 | サーマル | 可視 | |
| EMC | FCC 47 CFR 15 サブパート B クラス A、ICES-3(A)/NMB-3(A)、CE/UKCA – EN55032 クラス A、EN 50130-4、EN 61000-3-2、EN 61000-3-3、VCCI CISPR 32 クラス A、RCM AS-NZS CISPR 32 クラス A | ||
| 安全性 | UL 62368-1、CAN/CSA C22.2 NO. 62368-1 | ||
| 環境 | IEC 60529 IP66、IEC 60529 IP67、IEC 62262 IK10、NEMA 250 タイプ 4X、NEMA TS 2-2013 (2.2.8、2.2.9) | ||
