ネットワークカメラ

Network camera

i-PRO　WJ-PC200UX

既存同軸ケーブルを使って、IPネットワーク化を促進

  • PoE
エントリーモデル
価格お問い合わせ

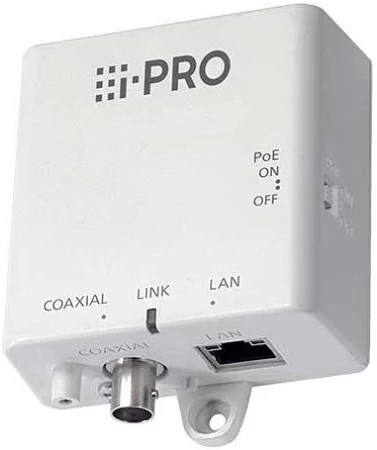

i-PRO WJ-PC200UX

概要

  • レシーバー側は従来の1chモデルに加えて4chモデルを追加
  • PoE+（Power over Ethernet Plus）給電機能付
  • 高速通信が可能
  • 設定が不要

特長

* 本商品はオープン価格です。
* 側面にPoE給電切換スイッチがある商品には、PoE給電無効ケーブル・交換コネクタは付属しておりません。
* ネットワークカメラ接続の延長運用に限定されます。カメラ側にPCなどを接続することはできません。
* i-PRO株式会社製の商品です。

※ WJ-PR204UX/PR201UX/PC200UXとも屋内専用です。屋外では使用できません。

イメージ

イメージ

高速通信が可能

実効速度※ でTCP ： 35 Mbps以上、UDP ： 45 Mbps以上
（同軸ケーブル5C-2V使用時）の高速通信ができます。

※ 通信速度はレシーバー側とカメラ側の間の通信速度です。
使用する同軸ケーブルの状態、ネットワーク環境などによって数値は影響を受けます。

設定が不要

同軸ケーブルの両端に本機を接続するだけで通信を開始します。設定の必要はありません。
※カメラ側・レシーバー側とのIP アドレス競合がない場合

■接続例

イメージ

● WJ-PR204UX に接続した各WJ-PC200UX には、ネットワークカメラ以外は接続できません。
また、WJ-PR204UX配下のネットワークカメラどうしの通信はできません。

● 同軸-LAN コンバーター BY-HPE11KT [生産完了品] と接続することはできません。

図解

WJ-PC200UX

仕様

基本 モデル WJ-PC200UX
電源 レシーバー側から供給
消費電力 ―
使用環境 使用温度 ： 0 ℃ ～ 50 ℃ / 使用湿度 ： 10 ％ ～ 90 ％（結露しないこと）
保存環境 保存温度 ： -20 ℃ ～ 60 ℃ / 保存湿度 ： 10 ％ ～ 95 ％（結露しないこと）
インターフェース 10Base-T/100Base-TX ×1
BNC端子×4
寸法 （幅）約76 mm ×（ 高さ）約76 mm ×（ 奥行き）約36 mm
BNCコネクターカバー装着および突起物を含む ：（幅）約76 mm ×（ 高さ）約156 mm ×（ 奥行き）約36 mm
質量 約 110 g
仕上げ 本体 ： PC/ABS セイルホワイト
BNCコネクターカバー（1ch用） ：
ABS ホワイト
同軸インターフェース 規格 独自方式
周波数帯域 2 MHz ～ 28 MHz
伝送方式 Wavelet変換OFDM方式
アクセス方式 CSMA/CA
エラー訂正方式 リードソロモンとビタビの連接符号
LANインターフェース 規格 IEEE802.3/IEEE802.3u準拠（10Base-T/100Base-TX）
AutoMDI/MDI-X 全ポートクロス / ストレートケーブル自動認識
データ転送速度 10 Mbps/100 Mbps（オートセンス）
ポート数 1ポート（RJ45）
対応プロトコル TCP/IP, UDP
アクセス方式 CSMA/CD
接続に関する仕様 通信可能なカメラ側数 ―
接続可能機器 レシーバー側 ： 10Base-T/100Base-TXのインターフェースを備えた機器
（例 ： PC、ネットワークレコーダー等）
カメラ側 ： PoEカメラ、PoE+カメラまたは外部電源動作カメラe control (可変GOP 4s-16s + frame rate control)

※Advanced、Frame rate control は、H.265 のみ対応

オ－トVIQS

On／Off
接続可能機器数 レシーバー側、カメラ側ともに1セグメント内最大128台まで
