ネットワークカメラ

Network camera

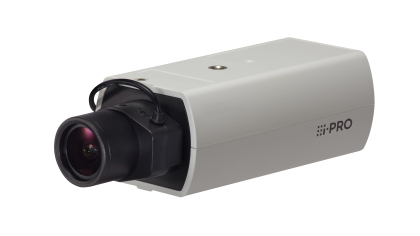

i-PRO　WV-S1130VRJUX

フルHD(1920×1080)、H.265コーデックによりデータ量を削減。スマートコーディング技術を搭載した屋内モデル

  • 2MP(フルHD)
  • WDR
  • デイナイト
  • バリフォーカルレンズ
  • PoE
  • 光学ズーム
  • 音声
  • マイク内蔵
  • H.265
エントリーモデル
価格お問い合わせ
i-PRO WV-S1130VRJUX

概要

  • H.265エンジンを使用し、低ビットレート高画質ストリームを実現

特長

* 本商品はオープン価格です。
* 3.2倍バリフォーカルレンズ標準、落下防止ワイヤー 付属、ワイヤー取付金具 付属
* 機能限定モデル（RJモデル）は以下の機能は搭載しておりません。
(顔スマートコーディング、画揺れ補正、動作検知（VMD）、インテリジェントオート（iA）機能、プリインストールCA証明書、i-VMD（顔切出し含む）、かんたんキッティング梱包)
* i-PRO株式会社製の商品です。

H.265エンジンを使用し、低ビットレート高画質ストリームを実現

従来の H.264 圧縮方式に加えて H.265 圧縮方式での動作を可能にしたことにより、H.264圧縮方式に比べに比べ、データ量を削減できます。

図解

WV-S1130VRJUX

仕様

基本 モデル WV-S1130VRJUX
屋内/屋外 屋内対応
電源 PoE（IEEE802.3af準拠）
消費電力 PoE DC 48 V ：100 mA ／約4.8 W（クラス2 機器）
使用環境 使用温度範囲 ： －10 ℃ ～ +50 ℃ ／ 使用湿度範囲 ： 10 ％ ～ 90 ％（結露しないこと）
保存環境 保存温度範囲 ： －30 ℃ ～ +60 ℃ ／ 保存湿度範囲 ： 10 ％ ～ 95 ％（結露しないこと）
モニター出力 （調整用） VBS ： 1.0 V［p-p］／ 75 Ω、コンポジット信号／ピンジャック
NTSCもしくはPAL出力可能（INITIAL SETスイッチを短く（1秒以下）押すかまたはソフトウェアで変更）
内蔵マイク 無指向性エレクトレットコンデンサマイク
寸法 ［幅］75 mm　［高さ］57 mm　［奥行き］194 mm（レンズを含む）
質量 約390 g（レンズを含む）
仕上げ 本体 ： PC/ABS 樹脂 セイルホワイト
撮像素子 約1/2.8型 CMOSセンサー
有効画素数 約210万画素
走査面積 5.57 mm (H)×3.13 mm (V)
走査方式 プログレッシブ
最低照度(カラー/白黒) カラー
0.014 lx（F1.5、最長露光時間：OFF(1/30 s)、AGC：11）
0.0009 lx（F1.5、最長露光時間：最大16/30 s、AGC：11） ※換算値

白黒
0.012 lx（F1.5、最長露光時間：OFF（1/30 s）、AGC：11）
0.0008 lx（F1.5、最長露光時間：最大16/30 s、AGC：11） ※換算値
インテリジェントオート（iA） ―
スーパーダイナミック On／Off、0から31の範囲でレベル設定が可能
※60フレームに設定した場合はスーパーダイナミック機能はOffとなります。
ダイナミックレンジ 144 dB typ.（ スーパーダイナミックOn時）
最大ゲイン 0から11の範囲でレベル設定が可能
暗部補正 0から255の範囲でレベル設定が可能
逆光／強光補正 逆光補正（BLC）／強光補正／ Off
(スーパーダイナミックがOff 時のみ）
霧補正 On／Off
(コントラスト自動調整がOff 時のみ）
光量制御モード 屋外撮影／フリッカレス（50 Hz）／フリッカレス（60 Hz）／ELC／固定シャッター
シャッター速度 1/30 固定、 3/120 固定、 2/100 固定、 2/120 固定、1/60固定、 1/100 固定、 1/120 固定、1/250 固定、 1/500 固定、 1/1000 固定、 1/2000 固定、 1/4000 固定、1/10000 固定
※1/30 固定 ～ 2/120 固定は30fpsモードのみ　※1/60 固定は60fpsモードのみ
最長露光時間 最大1/4000s、 最大1/2000s、 最大1/1000s、 最大1/500s、 最大1/250s、最大1/120s、 最大1/100s、 最大2/120s、 最大2/100s、 最大3/120s、 最大1/30s、最大2/30s、 最大4/30s、 最大6/30s、 最大10/30s、 最大16/30s
※最大2/100s、最大3/120sは30fpsモード時のみ
簡易白黒切換 Off／Auto
ホワイトバランス ATW1／ATW2／AWC
デジタルノイズリダクション 0から255の範囲でレベル設定が可能
画揺れ補正 ―
プライバシーゾーン／VIQS 有効／無効（ゾーン設定　最大8か所）
画面内文字表示 On／Off

最大20文字（アルファベット、漢字、ひらがな、カタカナ、数字、記号）
動作検知（VMD） ―
画像回転 Off／On (IR Light Off)／On (IR Light On)／Auto1 (IR Light Off)／ Auto2 (IR Light On)／Auto3 (SCC)
レンズドライブ DC 駆動
レンズマウント CS マウント
レンズ部 ズーム比(1倍 光学) 3.2 倍 光学
9.6 倍 EX 光学ズーム 画像解像度 640×360 時（手動ズーム/手動フォーカス）
デジタルズーム ｘ1、ｘ2、ｘ4の3 段階から選択可能
焦点距離（f） 3.0 mm ～ 9.6 mm
最大口径比（F） 1 ： 1.5（WIDE） ～ 1 ： 2.6（TELE）
フォーカス範囲 0.5 m ～ ∞
絞り範囲 F1.5 ～ close
仕上げ ブラック
画角 ［16 ： 9モード時］
水平：33 °（TELE） ～ 116 °（WIDE）
垂直：19 °（TELE） ～ 60 °（WIDE）

［4 ：3 モード時］
水平：25 °（TELE） ～ 82 °（WIDE）
垂直：19 °（TELE） ～ 60 °（WIDE）
ネットワーク部 ネットワーク 10BASE-T／100BASE-TX、RJ45コネクター
画像解像度 H.265・H.264 JPEG（MJPEG） ●2メガピクセル[16：9]（30 fps/60 fps モード） 1920×1080、1280×720、640×360、320×180
●3メガピクセル[4：3]（30 fpsモード） ※超解像度技術を使用した解像度 2048×1536※、1280×960、800×600、VGA、400×300、QVGA
画像圧縮方式 H.265・H.264
配信モード ： 固定ビットレート／可変ビットレート／フレームレート指定／ベストエフォート配信
フレームレート ： 1 fps／3 fps／5 fps※／7.5 fps※／10 fps※／12 fps※／15 fps※／20 fps※／30 fps※／60 fps※
※フレームレートは、「ビットレート」に制限されます。「※」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります。
1クライアントあたりのビットレート ：
64 kbps／128 kbps※／256 kbps※／384 kbps※／512 kbps※／768 kbps※／1024 kbps※／1536 kbps※／2048 kbps※／3072 kbps※／4096 kbps※／6144 kbps※／8192 kbps※／10240 kbps※／12288 kbps※／14336 kbps※／16384 kbps※／20480 kbps※／24576 kbps※／－自由入力－
※ビットレートは、「解像度」によって設定可能な範囲が異なります。
画質 ：
●固定ビットレート／フレームレート指定／ベストエフォート配信の場合 ： 動き優先／標準／画質優先
●可変ビットレートの場合 ： 0最高画質／ 1高画質／ 2 ／ 3 ／ 4 ／ 5標準／ 6 ／ 7 ／ 8 ／ 9低画質
配信方式 ： ユニキャスト／マルチキャスト

JPEG（MJPEG）
画質選択 ： 0最高画質／ 1高画質／ 2 ／ 3 ／ 4 ／ 5標準／ 6 ／ 7 ／ 8 ／ 9低画質（0～9の10 段階）
配信方式 ： PULL ／ PUSH
画像更新速度 ： 0.1fps ／ 0.2fps ／ 0.33fps ／ 0.5fps ／ 1fps ／ 2fps ／ 3fps ／ 5fps ／ 6fps ／ 10fps ／ 12fps ／ 15fps ／ 30fps
（JPEGとH.265 ／ H.264同時動作時のJPEGフレームレートは制限あり）
スマートコーディング GOP（Group of pictures）制御 ： On（Advanced）※／ On（Low）／ On（Mid）／ Off
※On（Advanced）は、H.265のみ対応
音声圧縮方式 G.726（ADPCM） ： 16 kbps ／ 32 kbps
G.711 ： 64 kbps
AAC-LC：64 kbps ／ 96 kbps ／ 128 kbps
配信量制御 制限なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／1024 kbps／2048 kbps／4096 kbps／6144 kbps／8192 kbps／10240 kbps／15360 kbps／20480 kbps／25600 kbps／30720 kbps／35840 kbps／40960 kbps／51200 kbps
対応プロトコル IPv6 ： TCP/IP、UDP/IP、HTTP、HTTPS、FTP、SMTP、DNS、NTP、SNMP、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ

IPv4 ： TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、FTP、SMTP、DHCP、DNS、DDNS、NTP、SNMP、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ
セキュリティ ユーザー認証／ホスト認証／ HTTPS／ データ暗号
最大接続数 14※（カメラへ同時接続できるセッション数）
※条件による
FTPクライアント アラーム画像送信、FTP 定期送信
マルチスクリーン 同時に16台のカメラの画像を表示（自カメラ含む）
携帯電話対応 NTTドコモ、au（KDDI）、SoftBank　 JPEG 画像表示
携帯端末対応 iPad、iPhone（iOS 4.2.1以降）、Androidd™ 端末

最新情報はサポートウェブサイト <管理番号：C0108> をご参照ください
対応OSとブラウザ 対応OS Microsoft Windows 10（日本語版）

Microsoft Windows 8.1（日本語版）

Microsoft Windows 8（日本語版）
対応ブラウザ Internet Explorer 11（32ビット 日本語版）
Internet Explorer 10（32ビット 日本語版）
Internet Explorer 9（32ビット 日本語版）
Internet Explorer 8（32ビット 日本語版）
Microsoft Edge
Firefox
Google Chrome™
