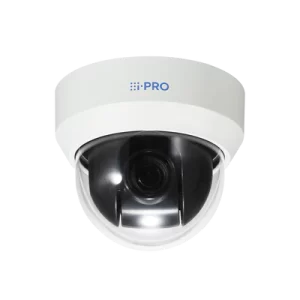

i-PRO WV-S65301-Z1

2MP(1080p) 10倍 屋外PTZ AIカメラ

  • 2MP(フルHD)
  • WDR
  • バリフォーカルレンズ
  • PoE
  • 屋外対応
  • I/O
  • パン・チルト
  • 光学ズーム
  • 音声
  • SDカード
  • H.265
  • 耐衝撃
  • オートフォーカス
ミドルモデル
i-PRO WV-S65301-Z1

概要

  • 2MP(1080p)対応
  • パン・チルト・ズームの同時動作で被写体を素早く捕捉
  • パン・チルト駆動耐久性370万回を実現
  • AI処理と連携した独自のスマートコーディング技術でデータ量削減
  • AIを利用した自動追尾機能に対応
  • AIアプリケーションを最大2つまで搭載可能
  • IP66/IK10対応
  • 第3者機関発行の電子証明書プリインストール
  • FIPS 140-2 level3の認定デバイス搭載
  • ONVIF®プロファイル(G/M/S/T)準拠

特長

従来は設置が難しかった低い天井にも目立たず設置できる、コンパクトサイズの光学10倍ズームのPTZネットワークカメラです。

・最新センサーを搭載したコンパクトサイズモデル
・高耐久性のギアドライブ採用により、パン・チルト駆動耐久性(370万回)を実現。自動追尾機能による高頻度駆動時にも低故障率を維持しメンテナンス周期の最小化により管理費を削減
・防水LAN延長ケーブルを取り付けているので、ドームカバーを開けずにそのまま設置でき、現場の簡単設置をサポート
・多彩な取付金具のラインアップ追加や、PoEインジェクタのオプション化により、柔軟な設置が可能
・米国連邦政府標準規格FIPS 140-2 level3の認定をされたハードウェアを搭載し、最高レベルのセキュリティを提供

光学ズームレンズ&高速PAN/TILTモーター&スリップリングによるエンドレスPAN機構&ギアドライブを使った、高速かつ高精度なプリセット機能を搭載
・1 台で広いエリアをすばやくモニタリングすることが可能です。加えて、検知した追跡対象物を取り逃すことなく、すばやく追従を開始することが可能となります。

図解

WV-S65301-Z1

仕様

基本 モデル WV-S65301-Z1
屋内/屋外 屋外対応
耐重塩害 ISO14993準拠
電源 DC12 V PoE(IEEE802.3af準拠) PoE+(IEEE802.3at 準拠)
消費電力 <TILT回転速度350°/Sで使用する場合>

DC12 V :1.3 A/約15.6 W PoE DC48 V :270 mA/約12.95 W(クラス0機器)

<TILT回転速度500°/Sで使用する場合>

PoE+ DC54 V :340 mA/約18.4 W(クラス4機器)

使用環境 使用温度範囲:-30 ℃~+55 ℃(電源投入時:-20 ℃~+55 ℃)

使用湿度範囲:10 %~100 %(結露しないこと)

保存環境 保存温度範囲:-30 ℃~+60 ℃

保存湿度範囲:10 %~95 %(結露しないこと)

外部I/O端子 ALARM IN 1

(アラーム入力1/白黒切換入力/自動時刻調整入力) 1端子

ALARM IN 2

(アラーム入力2/アラーム出力) 1端子

ALARM IN 3

(アラーム入力3/AUX 出力) 1端子

オーディオ入力 マイク入力時

φ3.5 mmステレオミニジャック

使用可能マイク :プラグインパワー方式 (感度:-51 dB~-38 dB(0 dB=1 V/Pa、1 kHz))

入力インピーダンス :約2 kΩ不平衡

供給電圧 :2.5 V±0.5 V

ライン入力時

入力レベル :約-10 dBV

オーディオ出力 φ3.5 mmステレオミニジャック(モノラル出力) 出力インピーダンス :約600 Ω 不平衡 出力レベル :-20 dBV
防水性 IP66(IEC 60529/JIS C 0920)、Type 4X(UL50E)、NEMA 4X準拠
耐衝撃性 IK10(IEC 62262)
耐風速性 風速40 m/s 以下
寸法 最大径:φ165 mm/高さ:139 mm/ドーム径:63.5 mm
質量 約 1.6 kg
仕上げ 本体 :アルミダイカスト 黒/PC樹脂 i-PRO ホワイト

外郭ねじ :ステンレス(耐食処理)

ドームカバー :PC樹脂 クリア

カメラ部 撮像素子 約1/2.8 型 CMOSセンサー
有効画素数 約210万画素
走査面積 5.57 mm (H)×3.13 mm (V)
走査方式 プログレッシブ
最低照度(カラー/白黒) カラー

0.015 lx(50IRE、F1.6、最長露光時間:OFF(1/30 s)、AGC:11) 0.001 lx(50IRE、F1.6、最長露光時間:最大16/30 s、AGC:11)※

白黒

0.006 lx(50IRE、F1.6、最長露光時間:OFF(1/30 s)、AGC:11) 0.0004 lx(50IRE、F1.6、最長露光時間:最大16/30 s、AGC:11)※

※換算値

インテリジェントオート(iA) On/Off
スーパーダイナミック On/Off、0から31の範囲でレベル設定が可能
ダイナミックレンジ 144 dB (スーパーダイナミック On、レベル31)
最大ゲイン 0から11の範囲でレベル設定が可能
暗部補正 0から255の範囲でレベル設定が可能
逆光/強光補正 逆光補正(BLC)/強光補正(HLC)/Off 0から31の範囲でレベル設定が可能(スーパーダイナミック、インテリジェントオートがOff時のみ)
霧補正 On/Off 0から8の範囲でレベル設定が可能(インテリジェントオート、コントラスト自動調整がOff時のみ)
光量制御モード 屋外撮影/フリッカレス(50 Hz)/フリッカレス(60 Hz)/固定シャッター
最長露光時間 【60 fpsモード】

最大 1/4000 s, 最大 1/2000 s, 最大 1/1000 s, 最大 1/500 s, 最大 1/250 s, 最大 1/120 s, 最大 1/100 s, 最大 2/120 s, 最大 1/30 s, 最大 2/30 s, 最大 4/30 s, 最大 6/30 s, 最大 10/30 s, 最大 16/30 s

【30 fps/15 fpsモード】

最大 1/4000 s, 最大 1/2000 s, 最大 1/1000 s, 最大 1/500 s, 最大 1/250 s, 最大 1/120 s, 最大 1/100 s, 最大 2/120 s, 最大 2/100 s, 最大 3/120 s, 最大 1/30 s, 最大 2/30 s,最大 4/30 s, 最大 6/30 s, 最大 10/30 s, 最大 16/30 s

【50 fpsモード】

最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s

【25 fps/12.5 fpsモード】

最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大3/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s

カラー/白黒切換 Off/On/Auto1/Auto2/Auto3(SCC
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション 0から255の範囲でレベル設定が可能
画揺れ補正 On/Off
プライバシーゾーン 有効/無効(ゾーン設定 最大32か所)
画面内文字表示 On/Off、最大40文字、最大2行(アルファベット、漢字、ひらがな、カタカナ、数字、記号)
動作検知(VMD) 有効/無効、4エリア設定可能
妨害検知(SCD) 有効/無効、1エリア設定可能
音検知 On/Off
AI音識別 銃声, 悲鳴, クラクション, ガラスが割れる音から選択可能
レンズ部 ズーム比 光学ズーム:10 倍(電動ズーム/電動フォーカス)

EX光学ズーム: 最大 15 倍(10~15 倍:画像解像度 1280×720 時)

焦点距離(f) 4.7 mm ~ 47 mm
最大口径比(F) 1:1.6(WIDE)~ 1:3.0(TELE)
フォーカス範囲 1.5 m ~ ∞
絞り範囲 F1.6 ~ close
画角 [16:9 モード]

水平:6.7°(TELE)~62°(WIDE) 垂直:3.8°(TELE)~37°(WIDE)

[4:3 モード]

水平:5.1°(TELE)~48°(WIDE) 垂直:3.8°(TELE)~37°(WIDE)

調整角度 水平(PAN)角 :360°旋回

垂直(TILT)角 :-15°~+195°

傾き(YAW)角 : ±0°

回転台部 水平回転範囲 360°エンドレス旋回
水平回転速度 マニュアル:約 0.065°/s ~ 150°/s

プリセット :最大約 500°/s

垂直回転範囲 動作範囲:-15°~+ 195°(水平~真下~水平)
垂直回転速度 マニュアル:約 0.065°/s ~ 150°/s

プリセット:最大約 500°/s(PoE+時)

      最大約 350°/s(DC12 V、PoE 時)

プリセットポジション数 256か所
オートモード 自動追尾、オートパン、プリセットシーケンス、パトロール
セルフリターン時間 10秒、20秒、30秒、1分、2分、3分、5分、10分、20分、30分、60分
ネットワーク部 ネットワーク 10BASE-T/100BASE-TX、RJ45コネクター
画像解像度 H.265・H.264 JPEG(MJPEG) 16:9モード (30 fpsモード)、16:9モード (60 fpsモード)、16:9モード (25 fpsモード)、16:9モード (50 fpsモード)

1920×1080、1280×720、640×360、320×180

4:3モード(30 fpsモード)、4:3モード(25 fpsモード)

1280×960、VGA、QVGA

4:3モード(15 fpsモード)、4:3モード(12.5 fpsモード)

2048×1536、1280×960、VGA、QVGA

画像圧縮方式(H.265・H.264) 配信モード :

固定ビットレート/可変ビットレート/フレームレート指定/ベストエフォート配信

フレームレート :

【60fpsモード】

1 fps/3 fps/5 fps*/7.5 fps*/10 fps*/12 fps*/15 fps*/20 fps*/30 fps*/60fps*

【30fpsモード】

1 fps/3 fps/5 fps*/7.5 fps*/10 fps*/12 fps*/15 fps*/20 fps*/30 fps*

【15fpsモード】

1 fps/3 fps/5 fps*/7.5 fps*/10 fps*/12 fps*/15 fps*

【50fpsモード】

1 fps/3.1 fps/4.2fps* /6.25fps*/8.3fps*/12.5fps*/20fps*/25fps*/50fps*

【25fpsモード】

配信モード :

固定ビットレート/可変ビットレート/フレームレート指定/ベストエフォート配信

フレームレート :

【60fpsモード】

1 fps/3 fps/5 fps*/7.5 fps*/10 fps*/12 fps*/15 fps*/20 fps*/30 fps*/60fps*

【30fpsモード】

1 fps/3 fps/5 fps*/7.5 fps*/10 fps*/12 fps*/15 fps*/20 fps*/30 fps*

【15fpsモード】

1 fps/3 fps/5 fps*/7.5 fps*/10 fps*/12 fps*/15 fps*

【50fpsモード】

1 fps/3.1 fps/4.2fps* /6.25fps*/8.3fps*/12.5fps*/20fps*/25fps*/50fps*

【25fpsモード】

1 fps/3.1 fps/4.2fps* /6.25fps* /8.3fps* /12.5fps* /20fps* /25fps*

【12.5fpsモード】

1 fps/3.1 fps/4.2fps* /6.25fps*/8.3fps*/12.5fps*

(フレームレートは、「ビットレート」に制限されます。「*」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります)

1クライアントあたりのビットレート :

64 kbps/128 kbps※/256 kbps※/384 kbps※/512 kbps※/768 kbps※/1024 kbps※/1536 kbps※/2048 kbps※/3072 kbps※/4096 kbps※/6144 kbps※/8192 kbps※/10240 kbps※/12288 kbps※/14336 kbps※/16384 kbps※/20480 kbps※/24576 kbps※/-自由入力-

※ビットレートは、「解像度」によって設定可能な範囲が異なります。

画質 :

●固定ビットレート/フレームレート指定/ベストエフォート配信の場合 : 動き優先/標準/画質優先

●可変ビットレートの場合 : 0最高画質/ 1高画質/ 2 / 3 / 4 / 5標準/ 6 / 7 / 8 / 9低画質

配信方式 : ユニキャスト(ポート番号設定:オート)/ユニキャスト(ポート番号設定:マニュアル)/マルチキャスト

画像圧縮方式(JPEG(MJPEG)) 画質選択 :

0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)

配信方式 :

PULL(静止画更新)/PUSH(MJPEG)

画像更新速度 :

【60fps mode】

0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps/30 fps/60fps

【30fps mode】

0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps/30 fps

【15fps mode】

0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps

【50 fps mode】

0.08fps/0.17fps/0.28fps/0.42fps/1fps /2.1fps/3.1fps/4.2fps/5fps/8.3fps/12.5fps/25fps/50fps

【25 fps mode】

0.08fps/0.17fps/0.28fps/0.42fps/1fps /2.1fps/3.1fps/4.2fps/5fps/8.3fps/12.5fps/25fps

【12.5 fps mode】

0.08fps/0.17fps/0.28fps/0.42fps/1fps /2.1fps/3.1fps/4.2fps/5fps/8.3fps/12.5fps

(JPEGとH.265/H.264同時動作時のJPEGフレームレートは制限あり)

スマートコーディング GOP(Group of pictures)制御

Off/Low (可変GOP 1s-8s)/Mid (可変GOP 4s-16s)/Advanced (固定GOP 60s + 1s キーフレーム)/Frame rate control (可変GOP 4s-16s + frame rate control)

※ Advanced、Frame rate controlは、H.265のみ対応

スマートVIQS

On(High)/On(Low)/Off

音声圧縮方式 G.726(ADPCM) : 16 kbps/32 kbps、G.711 : 64 kbps、AAC-LC : 64 kbps/96 kbps/128 kbps
配信量制御 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/2048 kbps/4096 kbps/6144 kbps/8192 kbps/10240 kbps/15360 kbps/20480 kbps/25600 kbps/30720 kbps/35840 kbps/40960 kbps/51200 kbps
対応プロトコル IPv6 :TCP/IP、UDP/IP、HTTP、HTTPS、SSL/TLS、SMTP、DNS、NTP、SNMPv1/v2/v3、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ

IPv4 :TCP/IP、UDP/IP、HTTP、HTTPS、SSL/TLS、RTSP、RTP、RTP/RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMPv1/v2/v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ, SRTP, MQTT, NTCIP

セキュリティ ユーザー認証、ホスト認証、HTTPS

FIPS 140-2 level3

最大接続数 14※(カメラへ同時接続できるセッション数)

※条件による

マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)
動作確認済みmicroSDメモリーカード microSDXCメモリーカード: 64 GB、128 GB、256 GB、512 GB

microSDHCメモリーカード:4 GB、8 GB、16 GB、32 GB

microSDメモリーカード: 2 GB

携帯端末/タブレット端末対応 iPad/iPhone(iOS 8以降)、Android™ 端末
対応OSとブラウザ 対応OS Microsoft Windows 11(日本語版)、Microsoft Windows 10(日本語版)
対応ブラウザ Microsoft Edge

Firefox

Google Chrome™
