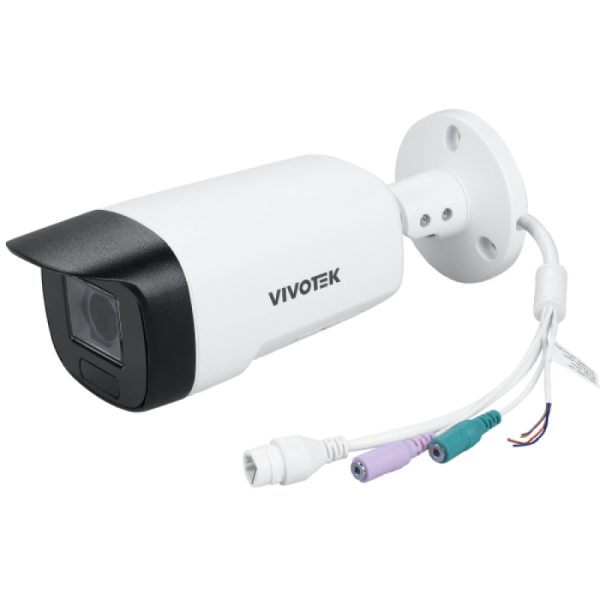

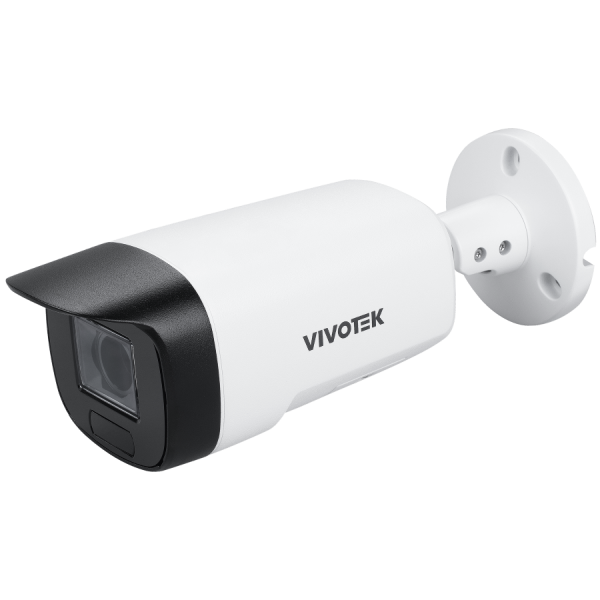

VIVOTEK IB9389-EHTV-V3
5MPバレットカメラ
ボックスカメラについて、ブログでも詳しく紹介しております。
ボックス型カメラ(バレット型カメラ)とは？メリットや設置のコツ！
概要
- AI によるスマートモーション検知とSmart VCA
- 映像を最適化するリアルサイトエンジン
- 最大40mまで有効なIR-LED
- IP66/IP67/IK10対応
- 署名付きファームウェア、セキュアブート、TPM 2.0
特長
リアルサイトエンジンによる高画質映像
カメラで捉えた人物が速い速度で動いた時に生じる画像のブレを解決します。動いている人物の細部を確実にとらえ、カメラのシャッタースピードを調整することなく、自動的に鮮明な画像を撮影します。
AIで誤報を削減し、正確なアラーム
VIVOTEK Smart VCAは、オブジェクトと属性を正確にとらえることで、特定のイベントの検知や映像検索に役立つ詳細な映像解析を提供します。
TPM 2.0によるセキュリティ強化
TPM 2.0チップは、ハードウェア暗号化により、機密データや暗号データを保護し、不正アクセスを防止するとともに、システムの信頼性を確保し、長期的なセキュリティを実現します。
様々な環境下での耐久性を考慮した設計
IP67、IK10およびNEMA 4Xの防塵防水、耐衝撃性、耐腐食性により、屋外の過酷な条件下でも耐久性を確保。極端な天候要素に耐え、破壊行為からカメラを守り、どのような環境でも信頼性の高いセキュリティを提供します。
簡単なケーブル配線
既存のネットワークケーブルをネットワークポートに直接差し込むだけ。双方向オーディオやアラームI/Oの拡張も可能で、ケーブルの抜き差しが簡単な為、交換や設置が素早く行えます。
VIVOTEKソリューションによる完全なビデオセキュリティ
単一のプラットフォームからすべてのデバイスとアカウントにアクセスし管理でき、どこにいても直感的な操作で正確なイベント監視と映像確認が可能です。

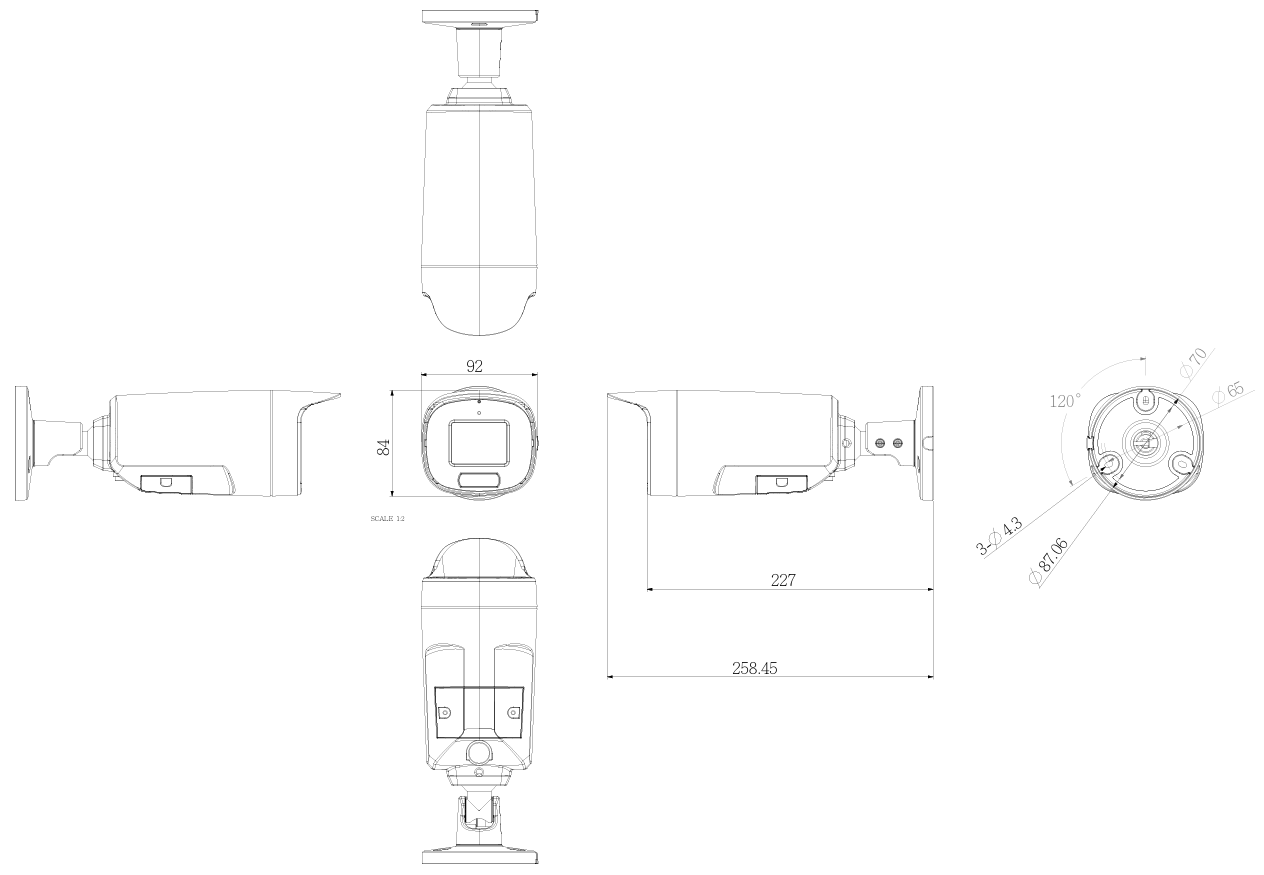

図解
仕様
| システム情報 | CPU | マルチメディア SoC（System-on-Chip） |
|---|---|---|
| フラッシュ | 8 GB | |
| RAM | 2 GB | |
| カメラ | イメージセンサー | 1/1.8″ プログレッシブ CMOS |
| 最大解像度 | 2560×1920 (5MP) | |
| レンズタイプ | 電動バリフォーカル、リモートフォーカス | |
| 焦点距離 | f = 2.8~12 mm | |
| F値 | F1.6 ~ F3.3 | |
| アイリスタイプ | P-アイリス | |
| 画角 | 95.4° ~ 28.7° (水平) 68.8° ~ 21.5° (垂直) 129.6° ~ 35.9°(対角線) |
|
| シャッター速度 | 1/5秒～1/32,000秒 | |
| WDR Technology | WDR Pro | |
| デイナイト機能 | あり | |
| 取り外し可能なIRカットフィルター | あり | |
| イルミネーター | 内蔵IRイルミネーター, effective 最大 30 メートル Smart IR 搭載, 赤外線LED*2 | |
| 最低照度 | 0.04 lux @ F1.6 (カラー) 0.005 lux @ F1.6 (白黒) IR‐LED オンのとき 0 ルクス |
|
| チルト範囲 | 80° | |
| 回転範囲 | 350° | |
| パン/チルト/ズーム機能 | ePTZ: 48倍デジタルズーム（IEプラグイン4倍、内蔵12倍） | |
| ストレージ | MicroSD/SDHC/SDXCカード（1TB対応）へのシームレスな録画とNAS（network-attached storage）への録画 | |
| 設置補助機能 | Remote フォーカス, リモートズーム, ピクセルカウンタ | |
| ビデオ | 圧縮 | H.265, H.264, MJPEG |
| 最大フレームレート | 30 fps @ 2560×1920 (5MP) | |
| 最大ストリーム数 | 3ビデオストリーム（最大8つの設定可能なプロファイル） | |
| メインストリーム | 30 fps @2560×1920,2048×1536,1920×1440,1600×1200,1280×960,800×600,640×480 (4 : 3) 30 fps @ 2560×1440, 1920×1080, 1600×904, 1360×768,1280×720, 640×360 (16 : 9) 60 fps @ 1920×1080, 1600×904, 1360×768, 1280×720, 640×360 (16 : 9) |
|
| ストリーム2 | 30 fps @ 1920×1440, 1600×1200, 1280×960, 800×600, 640×480 (4 : 3) 30 fps @ 1920×1080, 1600×904, 1360×768, 1280×720, 640×360 (16 : 9) 60 fps @ 1280×720, 640×360 (16 : 9) |
|
| ストリーム3 | 30 fps @ 1280×960, 800×600, 640×480 (4 : 3) 30 fps @ 1280×720, 640×360 (16 : 9) 60 fps @ 1280×720, 640×360 (16 : 9) |
|
| S/N比 | 55 dB | |
| ダイナミックレンジ | 120 dB | |
| ビデオストリーミング | 解像度、画質、ビットレート一定制御が可能、Smart Stream Ⅲ | |
| 画像設定 | 一般設定 : ビデオタイトル、タイムスタンプオーバーレイ、ビデオの向き（反転、ミラー、回転）、デイナイト設定 イルミネーター : 画像設定 : 露出 : フォーカス : プライバシーマスク |
|
| オーディオ | オーディオ能力 | 双方向オーディオ (全二重) |
| 圧縮 | G.711, G.726, MPEG-2 AAC-LC | |
| インターフェース | 内蔵マイク 外部マイク入力 外部ライン出力 |
|
| 有効範囲 | 5 メートル | |
| ネットワーク | ユーザー | 最大10クライアントまでライブビューが可能 |
| セキュリティ | アクセスリスト, CSRF保護, ダイジェスト認証, HTTPS , IEEE 802.1x, パスワード保護, セキュアブート, 署名付きファームウェア, トレンドマイクロ IoT セキュリティ (ブルートフォース攻撃イベント, サイバー攻撃イベント, 不正接続隔離イベント), ユーザーアクセスログ, ユーザーアカウント管理, FIPS140-2 レベル2認証取得のTPM（信頼プラットフォームモジュール）内蔵 | |
| プロトコル | 802.1X, ARP, Bonjour, CIFS/SMB, DDNS, DHCP, DNS, FTP/SFTP, HTTP, HTTPS, ICMP, IGMPv3, IPv4, IPv6, , NTP, PPPoE, QoS (CoS/DSCP), RTSP/RTP/RTCP, SMTP, SNMP, SSL, TCP/IP, TLS 1.2/1.3, UDP, UPnP | |
| インターフェース | 10 Base-T/100 Base-TX イーサネット (RJ-45) *3P/ETL 規格に準拠した標準CAT5e およびCAT6 ケーブルの利用を推奨 |
|
| ONVIF | プロファイルG、S、T対応、詳細はwww.onvif.orgを参照 | |
| AI映像解析 | コンピューティング能力 | ハードウェア内蔵のディープラーニングアクセラレータを備えたSoC (1T) |
| ビジョンオブジェクト分析 | オブジェクト検知：人物、車両 (4輪、2輪), 人物/車両ベストショット, 経路抽出; 属性抽出：人（性別、服装の色、カバン、帽子）、乗り物（自転車、バス、車、バイク、トラック、車体の色） 人物顔ベストショット, Re-Search 抽出 |
|
| アプリケーション | ディープラーニングVCA（スマートモーション検知、Smart VCA） Smart VCA – グループ1 スマートモーション検知（最大5つのウィンドウが設定可能なビデオ動体検知、人の検知、車両検知、時刻フィルタ）, Smart VCA (侵入検知, 徘徊検知, ライン跨ぎ検知, 顔検出) Smart VCA – グループ2 |
|
| ライセンスが必要なアプリケーション | Smart VCA – グループ3 逃走検知, 駐車検知, 条件付き侵入検知 *その他の分析アプリケーションと無料トライアルについては、VIVOTEKウェブサイトをご覧ください。 |
|
| リアルサイトエンジン | Smart IR III, ブレ除去, WDR, ホワイトバランス, 露出制御 | |
| ソリューションインテグレーション | VADPパッケージ | トレンドマイクロ (デフォルト, 3年間無料トライアル) |
| ビデオモーション検知 | モーション検知 (5ウィンドウビデオ動体検知) | |
| アラームおよびイベント | イベントトリガー | オーディオ検出、camera 妨害検知、サイバーセキュリティイベント (ブルートフォース攻撃イベント、サイバー攻撃イベント、不正接続隔離イベント)、外部入力、手動トリガー、モーション検知、定期トリガー、録画通知、SDカード寿命、衝撃検知、システム起動 |
| イベントアクション | オーディオクリップ、カメラリンク、外部出力、電子メール、HTTP、FTP/SFTP、NASサーバー、SDカード を経由したイベント通知電子メール、HTTP、FTP/SFTP、NASサーバー、SDカード経由のファイルアップロード | |
| 一般 | コネクタ | 10/100 Mbps ネットワーク/PoE接続用RJ-45ケーブルコネクタ オーディオライン入力 オーディオライン出力 外部入力: 1 外部出力 *1 (DO+: 12V, 50mA; DO-: 30V, Open Drain, 1A) |
| LEDインジケータ | システム電源および動作状態の表示 | |
| 電源入力 | IEEE 802.3af PoE Class 3 | |
| 消費電力 | 最大 12.4W/ 9.6W (IRオン/オフ) | |
| 外形寸法 | ø 92 x 258.5 mm | |
| 質量 | 1.04 kg | |
| 認証 | EMC : CE (EN55032, EN55035 Class A), UKCA (BS EN 55032/BS EN 55035 Class A), FCC (FCC Part 15 Subpart B Class A), RCM (AS/NZS CISPR32 Class A), VCCI (VCCI-CISPR 32 Class A) IC (ICES-003 Issue 7, Class A) 安全性 : UKCA (BS EN IEC 62368-1) 環境 : IA : |
|
| 動作温度 | 起動時温度 : -20°C ~ 50°C (-4°F ~ 122°F) 稼働時温度 : |
|
| 湿度 | 98% RH (結露不可) | |
| システム要件 | オペレーティングシステム | Microsoft Windows 10/8/7 Mac 10.12 (Chromeのみ) |
| ウェブブラウザ | Chrome 58.0 以上 | |
| その他の再生プレーヤー | VLC : 1.1.11 以上 | |
| 同梱付属品 | パッケージ内容 | クイックインストレーションガイド, アライメントステッカー, 取付ネジ一式, L形レンチ |
| DORI（EN 62676-4規格） | 検知（25PPM/8PPF） | ワイド : 67.0 m (219.9 ft) テレ : 205.7 m (674.8 ft) |
| 観察（63PPM/19PPF） | ワイド : 26.7 m (87.5 ft) テレ : 81.6 m (267.8 ft) |
|
| 認識（125PPM/38PPF） | ワイド : 13.3 m (43.7 ft) テレ : 41.0 m (134.4 ft) |
|
| 識別（250PM/76PPF） | ワイド : 6.6 m (21.7 ft) テレ : 20.5 m (67.1 ft) |
