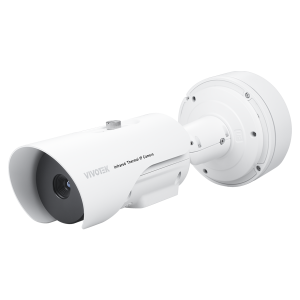

VIVOTEK TB9332-E

サーマルバレット型ネットワークカメラ

  • 〜1MP
  • PoE
  • 屋外対応
  • I/O
  • パン・チルト
  • 音声
  • SDカード
  • サーマル
  • H.265
ハイエンドモデル

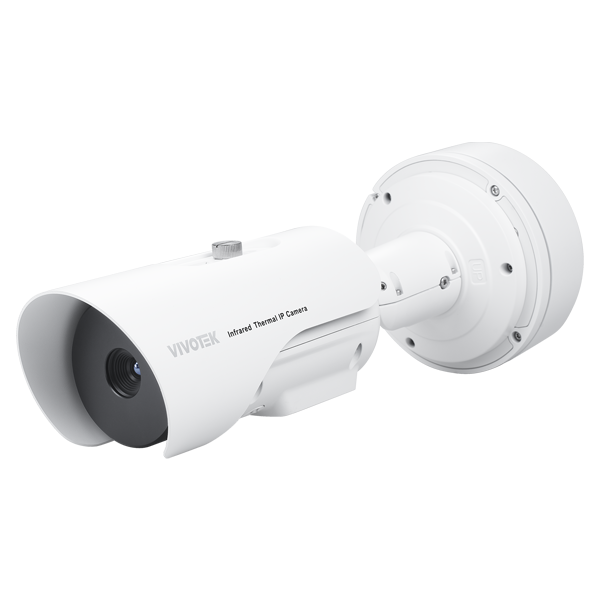

VIVOTEK TB9332-E

サーマルカメラについて、ブログでも詳しく紹介しております。
サーマルカメラについて

概要

  • 640×512サーマル解像度
  • NETD < 40 mK @ F1.0
  • 映像解析(侵入、ラインクロス)
  • 人/車両によってトリガーされるオブジェクト分類
  • 温度測定 & アラーム

特長

不可視の環境における24時間365日の監視

難しい環境での優れた脅威の検知に熱放射を利用するこのテクノロジーにより、完全な暗闇、まぶしいグレア、濃い影、煙、濃霧を効果的に貫通できます。ヒートシグネチャに基づくクリアな画像を取得することで、サーマルカメラは、忠実かつ信頼できる監視を提供します。このシステムによって、セキュリティ担当者は、従来のカメラと人間の目では不可能だった潜在的な脅威を特定でき、視覚的に複雑な環境で、中断のない監視が可能になります。

不可視の環境における24時間365日の監視

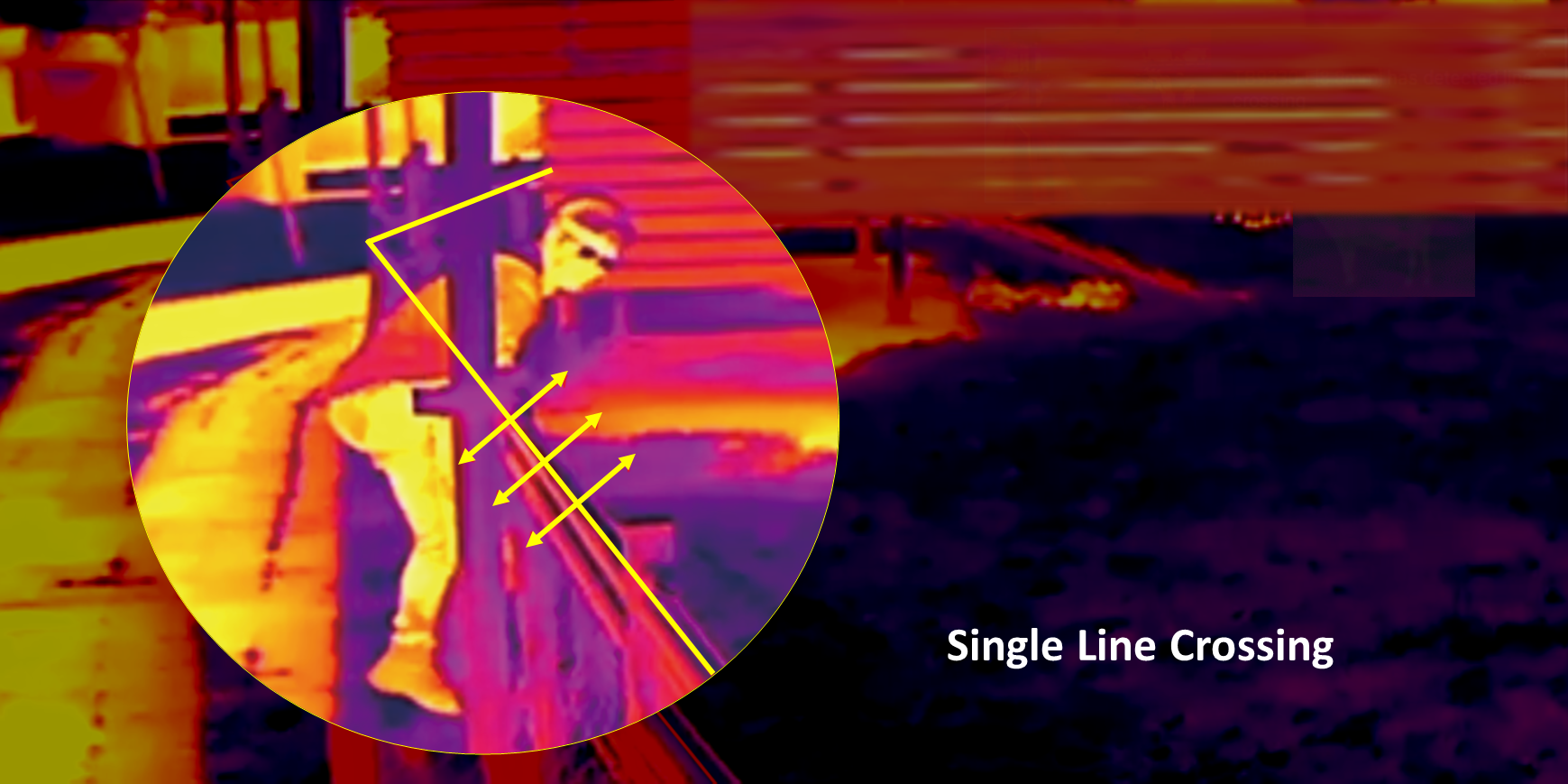

VCA検知でセキュリティを強化

人間と車両を区別するオブジェクト分類機能を備える、サーマルカメラのVCAシステムでセキュリティを強化しましょう。この先進テクノロジーは、侵入、不正な横断、および不審な徘徊を正確に検知する一方、野生生物または環境上の要因によって作動する誤報を最小限に抑えて、オペレーションの効率性を大幅に高め、多種設定を通して実際の脅威への迅速な対応が可能になります。

VCA検知でセキュリティを強化

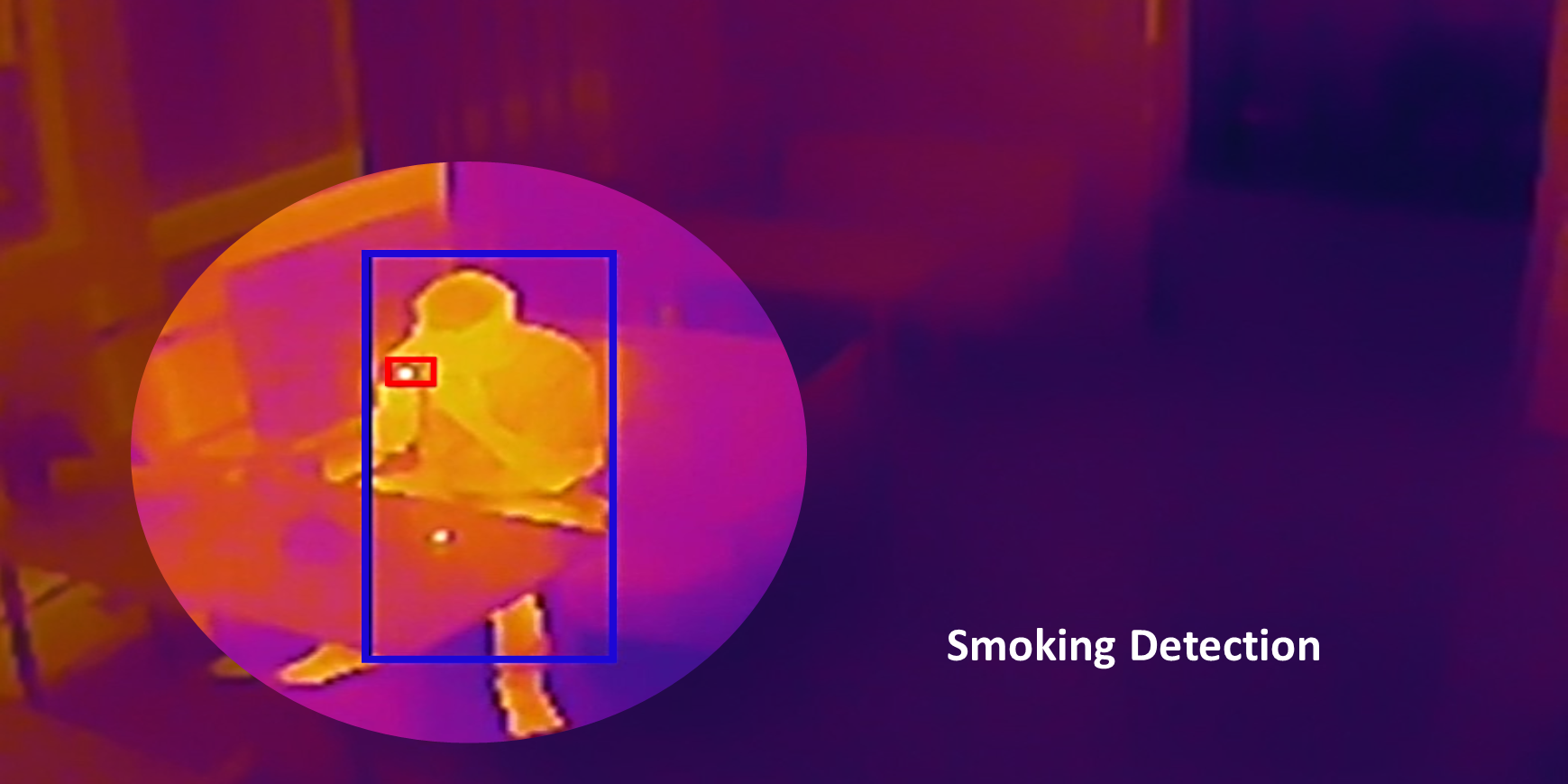

温度測定で資産を保護する

サーマルカメラの包括的な保護パッケージで、重要な資産を保護し、大惨事を防ぎましょう。瞬時に警告する精密な温度監視、早期火災検知、および不正な喫煙の特定を特徴とし、さまざまな環境での潜在的脅威に対して直ちに措置を取ることができます。

温度測定で資産を保護する

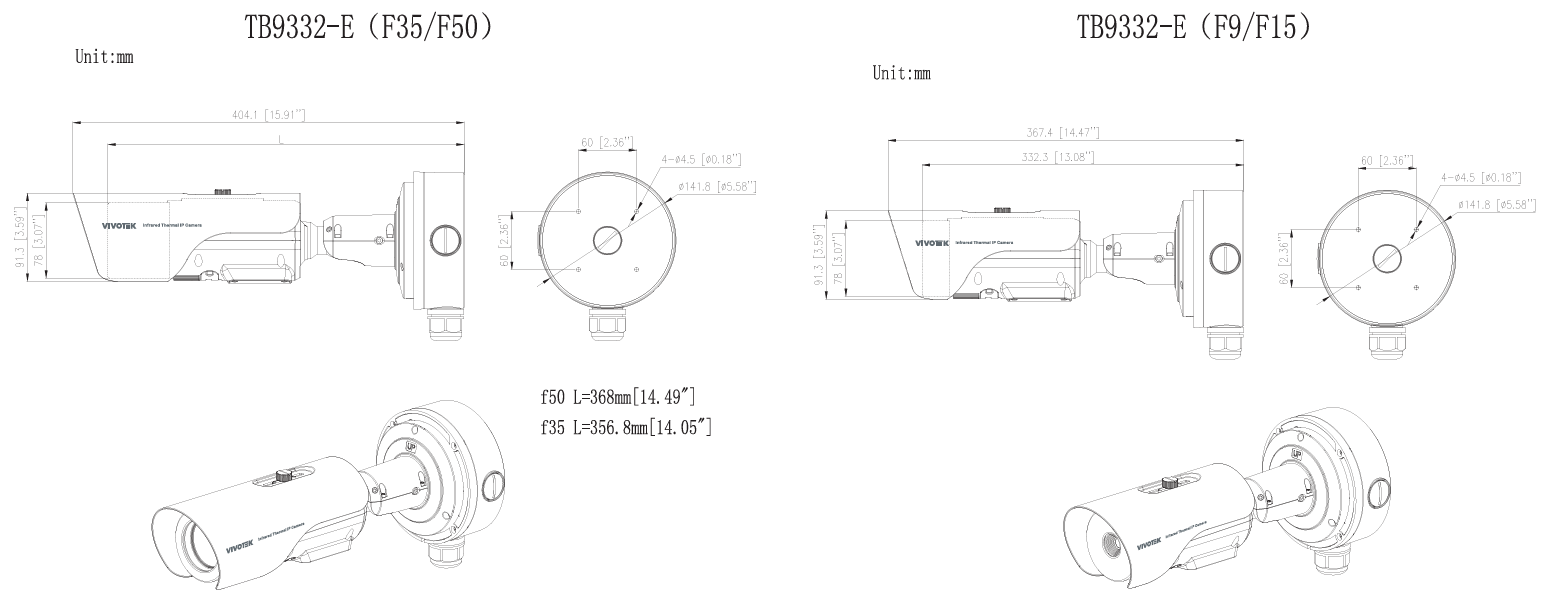

図解

TB9332-E

仕様

バリエーション 50 mm
35 mm
15 mm
9 mm
システム情報 CPU マルチメディア SoC(System-on-Chip)
フラッシュ 16GB
RAM 1GB
カメラ イメージセンサー 非冷却 VOx マイクロボロメーター
最大解像度 有効解像度 : 640×512
最大表示解像度 : 1280×1024
レンズタイプ 固定焦点 (Thermal レンズ)
焦点距離 f = 50 mm
f = 35 mm
f = 15 mm
f = 9 mm
F値 F1.0
アイリスタイプ 固定焦点
画角 【50 mm】 :
8° (水平)
7° (垂直)

【35 mm】 :
12° (水平)
10° (垂直)

【15 mm】 :
32° (水平)
26° (垂直)

【9 mm】 :
48° (水平)
38° (垂直)

パン/チルト/ズーム機能 ePTZ : 4x デジタルズーム
ストレージ MicroSD/SDHC/SDXCカード(256GB対応)
ピクセルサイズ 12 µm
スペクトル範囲 8 ~ 14 µm
感度 NETD < 50 mK
ビデオ 圧縮 H.265, H.264, MJPEG
最大フレームレート 25 fps @ 1280×1024
最大ストリーム数 2つ同時ストリーム
メインストリーム 25fps @ 1280×1024, 1280×720, 640×512
ストリーム2 25fps @ 704×576 , 352×240
ビデオストリーミング 調整可能な解像度、CBR/VBR、スマートエンコード
画像設定 一般設定 :
ビデオタイトル、タイムスタンプオーバーレイ、ビデオの向き(反転、ミラー、回転)

サーマル設定 :
ホワイトバランス、画像調整 (明るさ、コントラスト、シャープネス)

プライバシーマスク :
スケジュールされたプロファイル設定

オーディオ オーディオ能力 双方向オーディオ
圧縮 G.711, RAW_PCM
インターフェース 外部マイク入力
外部ライン出力
ネットワーク ユーザー 最大10クライアントまでライブビューが可能
セキュリティ アクセスリスト, パスワード保護, ユーザーアクセスログ, ユーザーアカウント管理
プロトコル IPv4/IPv6, HTTP, RTSP/RTP/RTCP, TCP/UDP, DHCP, DNS, PPPOE, SMTP, HTTPS, 802.1x, QOS, NTP, TCP/IP, FTP, UPnP, DDNS, ICMP, IGMP
インターフェース 10 Base-T/100 Base-TX イーサネット (RJ-45)
*3P/ETL 規格に準拠した標準CAT5e およびCAT6 ケーブルの利用を推奨。
ONVIF プロファイルG、S、T対応、詳細はwww.onvif.orgを参照
AI映像解析 コンピューティング能力 ハードウェア内蔵のディープラーニングアクセラレータを備えたSoC (1T)
アプリケーション 温度測定アラーム(差異、しきい値、区間、上昇)
早期火災検出(火点検出、喫煙検出、煙&火炎検知)
VCA(侵入、単線越え、二重線越え、徘徊、逆行、進入、退出)
人物、車両、人物または車両による VCA アラームのトリガーをサポート。
人物、車両、人物または車両の無視を伴う温度アラームのトリガーをサポート
ソリューションインテグレーション ビデオモーション検知 Smart モーション検知
アラームおよびイベント イベントトリガー モーション検知、I/O アラーム、ディスクアラーム、VCA アラーム、温度アラーム
イベントアクション オーディオクリップ、外部出力、電子メール、FTP、SDカードを経由したイベント通知
白色灯点滅&ホーン警告
一般 コネクタ 10/100 Mbps ネットワーク/PoE接続用RJ-45ケーブルコネクタ
オーディオ入力
オーディオ出力
DC 12V 電源入力
AC 24V 電源入力
外部入力 *2
外部出力 *2
BNC
RS485
LEDインジケータ システム電源および動作状態の表示
電源入力 DC 12V, IEEE 802.3af PoE Class 2
消費電力 最大 5W
外形寸法 【50 mm / 35 mm】
ø141.8 x 404.1 mm

【15 mm / 9 mm】
ø141.8 x 367.4 mm

質量 2350g
認証 EMC : CE (EN 55032, Class B), FCC (FCC Part 15 Subpart B), UKCA (BS EN 55032 Class B)
環境 : IP66
動作温度 稼働時温度 : -40°C ~ 60°C (-40°F ~ 140°F)
湿度 90%
システム要件 オペレーティングシステム Microsoft Windows 10/8/7
Mac 10.12 (Chromeのみ)
ウェブブラウザ Chrome 58.0 以上
Internet Explorer 10/11
その他の再生プレーヤー VLC : 1.1.11 以上
温度測定 温度範囲 -20°C to 150°C (-4°F to 302°F)
測定ルール 点、線、ポリゴン(最大20のルール)
温度アラーム 閾値アラーム、温度差アラーム、温度上昇アラーム、セクションアラーム
精度 ± 2°C / ±2%
同梱付属品 パッケージ内容 クイックインストレーションガイド, アライメントステッカー, 取付ネジ一式, waterproof 付属品パック, ジャンクションボックス, 日除け
VCA検知範囲 VCA Detection Distance (Human : 1.8×0.5m) 【50 mm / 35 mm】
188m (616.8ft)

【15 mm / 9 mm】
84m (275.6ft)

VCA検知距離(車両:4×1.5m) 【50 mm / 35 mm】
380m (1,246.7ft)

【15 mm / 9 mm】
190m (623.4ft)

温度測定 【50 mm / 35 mm】
117m (383.9ft)

【15 mm / 9 mm】
50m (164ft)

Fire Detection 【50 mm / 35 mm】
Object:1458m (4783ft)
物体:292m (958ft)
Smoking Detection : 86m (282ft)

【15 mm / 9 mm】
Object:625m (2050ft)
物体:125m (410ft)
Smoking Detection : 49m (160ft)

ジョンソン基準(サーマルイメージ) Human 1.8×0.5m 【50 mm / 35 mm】
検知(1.5ピクセル) 1456m (4776ft)
認識(6ピクセル) 364m (1194ft)
識別(12ピクセル) 182m (597ft)

【15 mm / 9 mm】
検知(1.5ピクセル) 624m (2047ft)
認識(6ピクセル) 156m (511ft)
識別(12ピクセル) 78m (255ft)

Vehicle 4×1.5m 【50 mm / 35 mm】
検知(1.5ピクセル) 4472m (14671ft)
認識(6ピクセル) 1118m ( 3667ft)
識別(12ピクセル) 559m (1833ft)

【15 mm / 9 mm】
検知(1.5ピクセル) 1917m (6289ft)
認識(6ピクセル) 479m (1571ft)
識別(12ピクセル) 239m (784ft)
