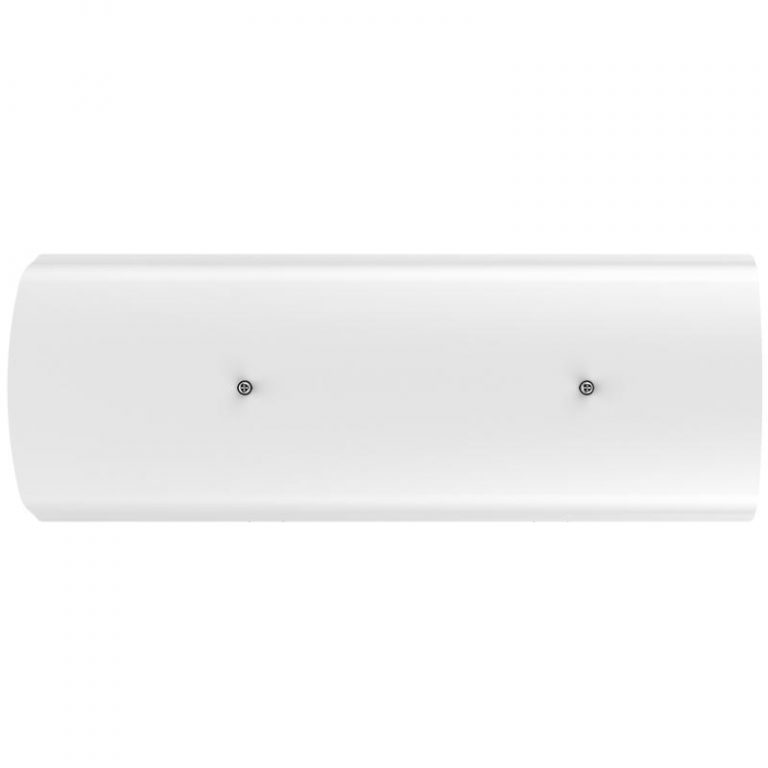

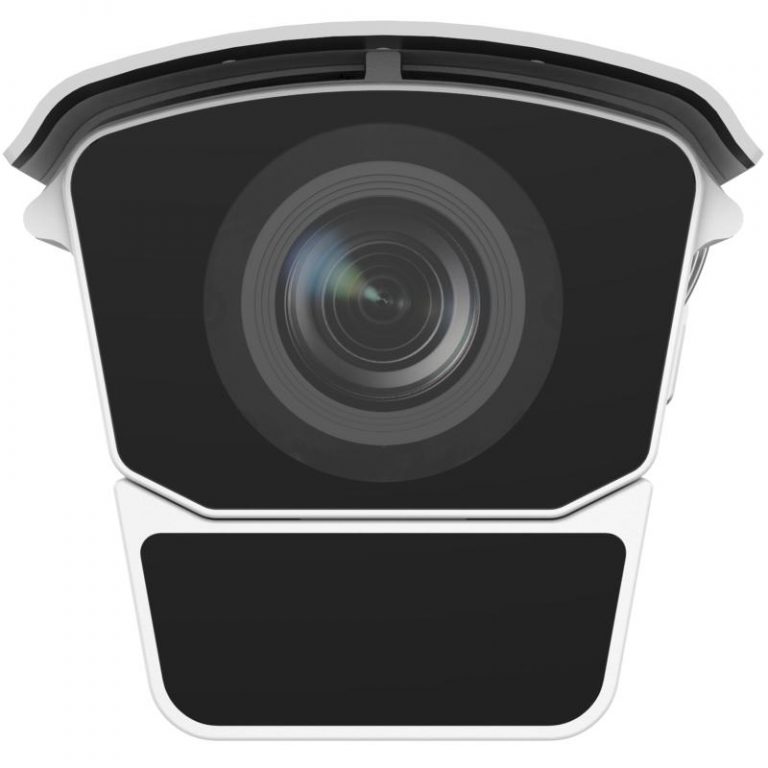

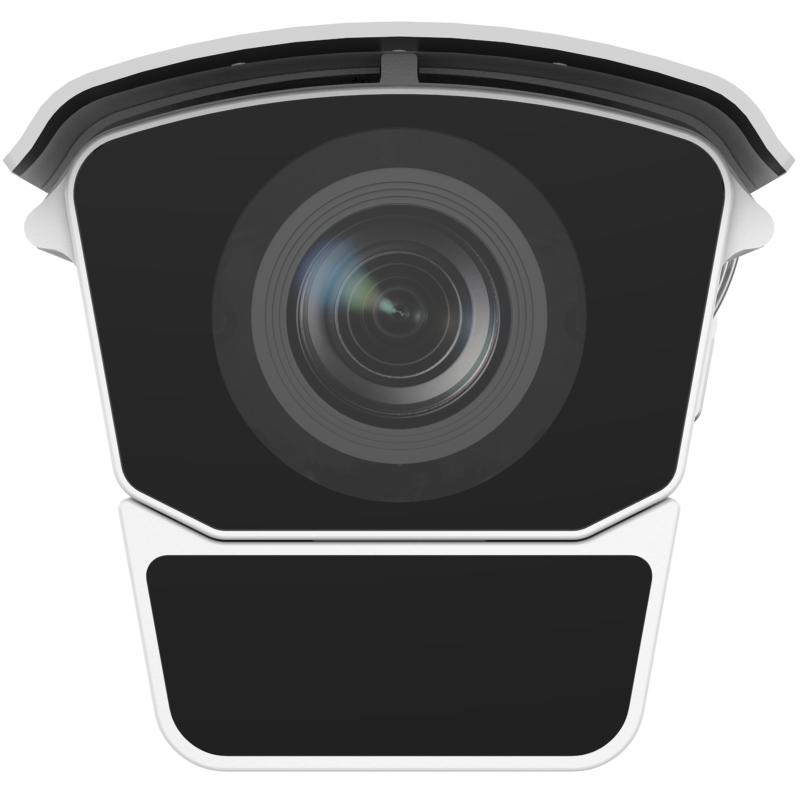

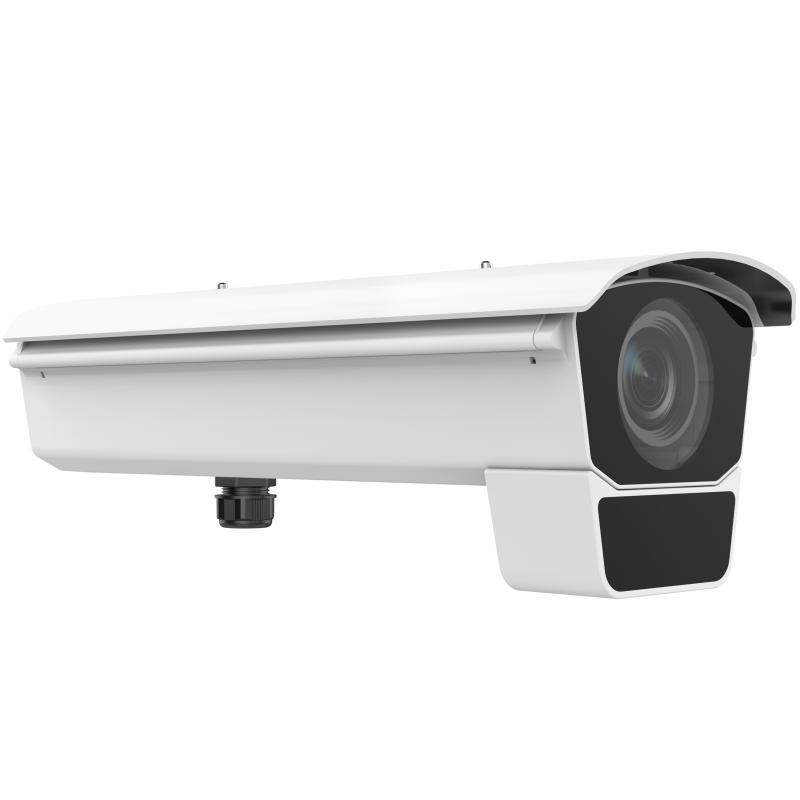

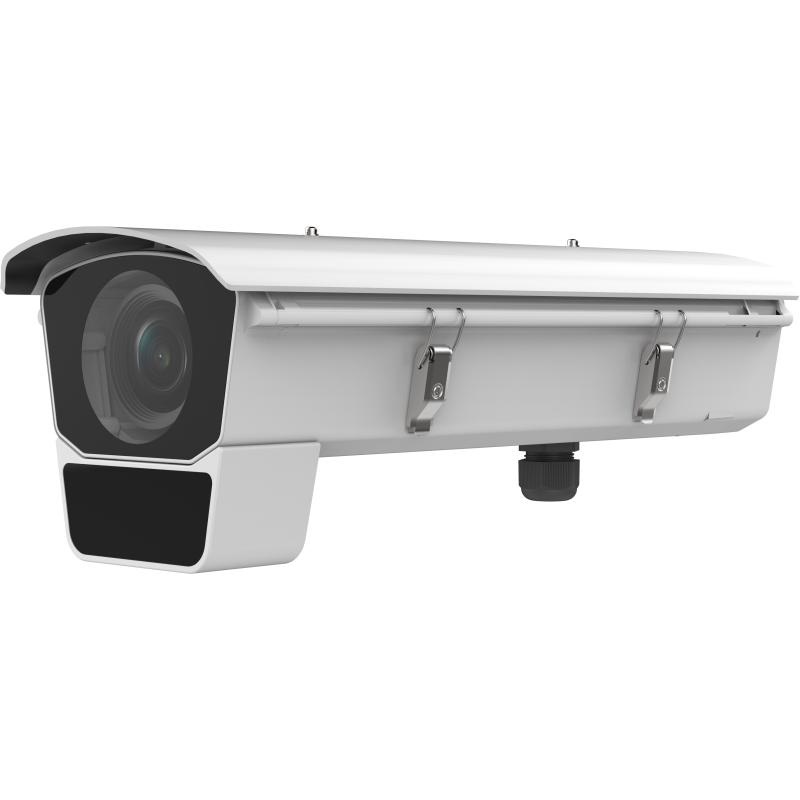

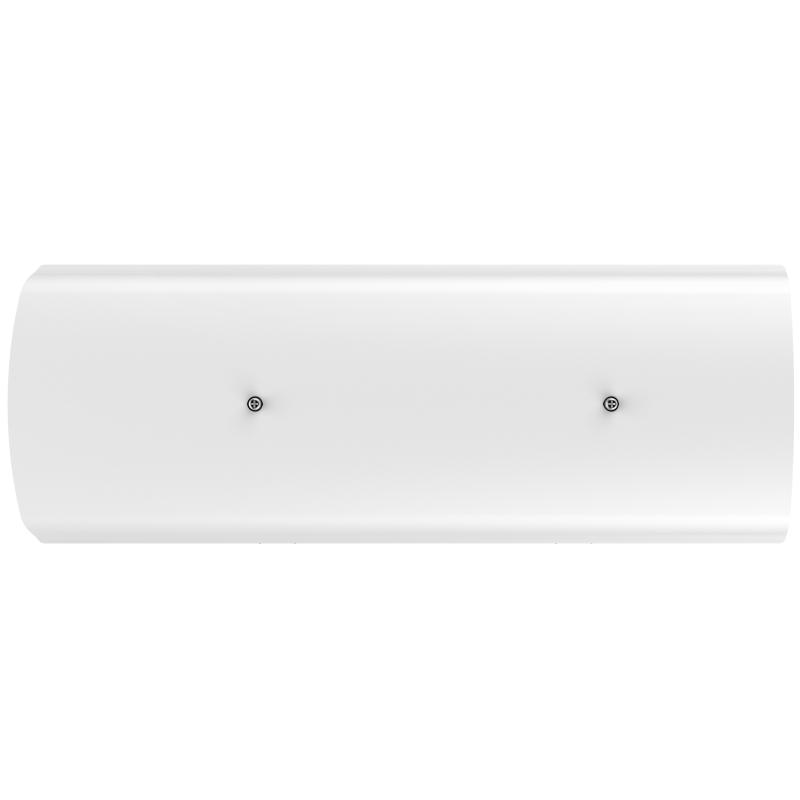

HIKVISION iDS-2CD7046G0/E-IHSY
4MP DeepinView バリフォーカルボックスハウジング付きカメラ
ボックスカメラについて、ブログでも詳しく紹介しております。
ボックス型カメラ(バレット型カメラ)とは？メリットや設置のコツ！
概要
- 4メガピクセルの高解像度で高画質な画像を実現
- DarkFighterテクノロジーによる優れた低照度性能
- 140WDRテクノロジーにより、強い逆光下でも鮮明な画像を実現
- 帯域幅とストレージを節約する効率的なH.265+圧縮技術
- 幅広い用途に対応する5つのストリーム
- 防水・防塵性能（IP66）および耐衝撃性能（IK10）

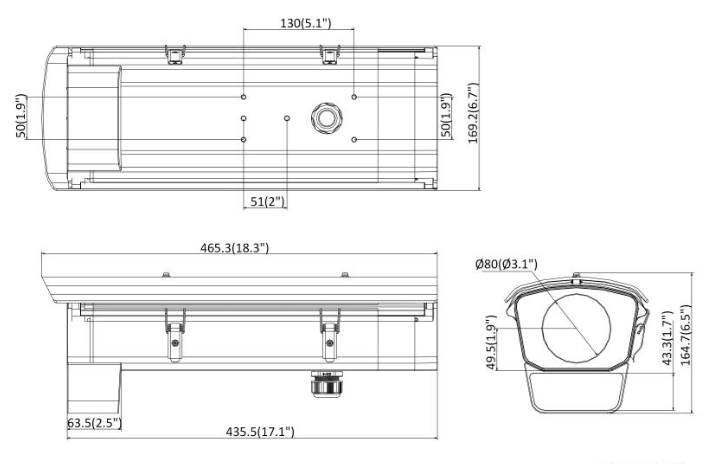

図解
仕様
| カメラ | イメージセンサー | 1/1.8インチ プログレッシブスキャンCMOS |
|---|---|---|
| 最大解像度 | 2688 × 1520 | |
| 最低照度 | カラー：0.0005ルクス（F1.2、AGCオン）、白黒：0.0001ルクス（F1.2、AGCオン）、IR使用時0ルクス | |
| シャッタースピード | 1秒から1/100,000秒 | |
| デイ/ナイト | IRカットフィルター ゴースト現象を軽減する青色ガラスモジュール |
|
| レンズ | 焦点距離と視野角 | 3.8～16mm、水平視野角：109.1°～29.6°、垂直視野角：61.3°～16.8°、対角視野角：125.1°～33.9° 焦点距離：11～40mm、水平視野角：39.1°～12.1°、垂直視野角：21.4°～6.8°、対角視野角：45.8°～13.9° |
| レンズマウント | CSマウント | |
| 集中 | マニュアル | |
| 虹彩タイプ | P-虹彩 | |
| 開口部 | 3.8～16mm：F1.4 11～40mm：ズーム全域でF1.4の一定明るさ |
|
| DORI | DORI | ワイド： 3.8～16mm：D（検出）：57.2m、O（観察）：22.7m、R（認識）：11.4m、I（識別）：5.7m 11～40mm：D（検出）：165.5m、O（観察）：65.7m、R（認識）：33.1m、I（識別）：16.6m テレ： |
| 照明器具 | サプリメントライトタイプ | IR |
| サプリメントライトシリーズ | 3.8～16mm：80m 11～40mm：120m |
|
| スマートサプリメントライト | あり | |
| 赤外線波長 | 850 nm | |
| AIオープンプラットフォーム | モデル仕様 | 最大4モデル モデルの種類：検出モデル、分類モデル、混合モデル（検出モデルと分類モデルの組み合わせ） |
| ビデオ | メインストリーム | 50 Hz : 25 fps (2688 × 1520、2560 × 1440、1920 × 1080、1280 × 720) 50 fps (2560 × 1440、1920 × 1080、1280 × 720) 60 Hz : |
| サブストリーム | 50 Hz : 25 fps (704 × 480、640 × 480) 60Hz : 30fps (704×480、640×480) |
|
| サードストリーム | 50 Hz : 25 fps (1920 × 1080、1280 × 720、704 × 480、640 × 480) 60 Hz : 30 fps (1920 × 1080、1280 × 720、704 × 480、640 × 480) |
|
| フォースストリーム | 50 Hz : 25 fps (704 × 480、640 × 480) 60Hz : 30fps (704×480、640×480) |
|
| フィフスストリーム | 50 Hz : 25 fps (704 × 480、640 × 480) 60Hz : 30fps (704×480、640×480) |
|
| ビデオ圧縮 | メインストリーム：H.265+/H.265/H.264+/H.264、 サブストリーム：H.265/H.264/MJPEG、 サードストリーム：H.265/H.264、 フォースストリーム：H.265/H.264/MJPEG、 フィフスストリーム：H.265/H.264/MJPEG |
|
| ビデオビットレート | 32 Kbps～8 Mbps | |
| H.264タイプ | ベースラインプロファイル、メインプロファイル、ハイプロファイル | |
| H.265タイプ | メインプロフィール | |
| ビットレート制御 | CBR、VBR | |
| スケーラブルビデオコーディング（SVC） | H.264およびH.265エンコーディング | |
| 関心領域（ROI） | 各ストリームにつき4つの固定領域 | |
| ターゲットクロッピング | あり | |
| e-PTZ | パトロールと自動追跡の設定をサポートします | |
| オーディオ | 音声タイプ | モノラルサウンド |
| 音声圧縮 | G.711/G.722.1/G.726/MP2L2/PCM/MP3/AAC-LC | |
| オーディオビットレート | 64 Kbps (G.711ulaw/G.711alaw)/16 Kbps (G.722.1)/16 Kbps (G.726)/32～192 Kbps (MP2L2)/8～320 Kbps (MP3)/16～64 Kbps (AAC-LC) | |
| オーディオサンプリングレート | 8kHz/16kHz/32kHz/44.1kHz/48kHz | |
| 環境ノイズフィルタリング | あり | |
| ネットワーク | プロトコル | TCP/IP、ICMP、HTTP、HTTPS、FTP、SFTP、SRTP、DHCP、DNS、DDNS、RTP、RTSP、RTCP、PPPoE、NTP、UPnP、SMTP、SNMP、IGMP、802.1X、QoS、IPv4、IPv6、UDP、Bonjour、SSL/TLS、WebSocket、WebSockets |
| 同時ライブビュー | 最大20チャンネル | |
| API | Open Network Video Interface (プロファイル S、プロファイル G、プロファイル T、プロファイル M)、ISAPI、SDK、ISUP | |
| ユーザー/ホスト | 最大32ユーザー ユーザーレベルは3つ：管理者、オペレーター、ユーザー |
|
| セキュリティ | パスワード保護、複雑なパスワード、HTTPS暗号化、802.1X認証（EAP-TLS、EAP-LEAP、EAP-MD5）、ウォーターマーク、IPアドレスフィルタ、HTTP/HTTPSの基本認証とダイジェスト認証、Open Network Video InterfaceのWSSEとダイジェスト認証、RTP/RTSP OVER HTTPS、制御タイムアウト設定、セキュリティ監査ログ、TLS 1.2、TLS 1.3、TPM 2.0（FIPS 140-2レベル2）、AES128/256 | |
| ネットワークストレージ | NAS（NFS、SMB/CIFS）、自動ネットワーク補充（ANR）、 ハイエンドのHikvision製メモリーカードと組み合わせることで、メモリーカードの暗号化と状態検出機能がサポートされます。 |
|
| クライアント | iVMS-4200、Hik-Connect、Hik-Central | |
| ウェブブラウザ | プラグインが必要なライブビュー: IE 10、IE 11、 プラグイン不要のライブビュー: Chrome 57.0 以降、Firefox 52.0 以降、Edge 89 以降、Safari 11 以降、 ローカルサービス：Chrome 57.0以降、Firefox 52.0以降、Edge 89以降 |
|
| 画像 | 画像パラメータ切り替え | あり |
| 画像設定 | 回転モード、彩度、明るさ、コントラスト、シャープネス、ホワイトバランス、AGCは、クライアントソフトウェアまたはウェブブラウザで調整可能です。 | |
| デイ/ナイト切り替え | 昼、夜、自動、スケジュール、アラームトリガー | |
| WDR (ワイドダイナミックレンジ) | 140 dB | |
| 画像補正 | BLC、HLC、3D DNR、歪み補正、デフォグ | |
| SNR | ≥ 52 dB | |
| 画像オーバーレイ | ロゴ画像は、128×128ピクセル、24ビットのBMP形式の動画に重ねて表示できます。 | |
| 画像安定化 | 環境影響評価 | |
| プライバシーマスク | 8種類のプログラム可能な多角形プライバシーマスク | |
| インタフェース | ビデオ出力 | 1 Vp-p複合出力（75 Ω/CVBS）（デバッグ専用） |
| イーサネットインターフェース | RJ45 100M/1000M 自己適応型イーサネットポート×1 | |
| 搭載ストレージ | 内蔵メモリーカードスロット、microSD/microSDHC/microSDXCカードに対応、最大1TB | |
| アラーム | 入力2系統、出力2系統（最大24VDC、1A） | |
| オーディオ | -Rなしの場合：入力1系統（ライン入力）、出力1系統（ライン出力）、3.5mmコネクタ | |
| RS-485 | 1 RS-485（半二重、HIKVISION、Pelco-P、Pelco-D、自己適応型） | |
| リセットキー | あり | |
| 出力 | 12VDC、最大100mA | |
| 光ファイバー | /F11の場合：LC光ファイバーインターフェース1個、SFPモジュール、シングルモード、伝送距離20km、1310nm（TX）および1550nm（RX）、伝送速度155Mbps | |
| イベント | 基本イベント | 動体検知（指定された対象タイプ（人間と車両）によるアラームトリガーをサポート）、ビデオ改ざんアラーム、例外（ネットワーク切断、IPアドレス競合、不正ログイン、異常再起動、HDD満杯、HDDエラー）、ビデオ品質診断 |
| スマートイベント | シーン変化検出、音声例外検出、デフォーカス検出 | |
| リンケージ | FTP/NAS/メモリーカードへのアップロード、監視センターへの通知、メール送信、アラーム出力のトリガー、録画のトリガー、キャプチャのトリガー、音声警告 | |
| ディープラーニング機能 | 複数ターゲットタイプの検出 | 人体、顔、車両の同時検出とキャプチャをサポート 7つの顔の特徴を取得し、 13の人体の特徴を取得し、 2つの車両機能を取得、 人体、非自動車、自動車など、タイプ別にラインを横切るターゲットの数をカウントすることをサポートします。 動的なモザイクマスクをサポート |
| 顔認識 | 最大120の顔を同時に検出し、1フレームあたり最大40の顔画像を同時にキャプチャし、1秒あたり最大10の顔画像をアップロードします。 サポートは左右に-60°から60°までスイングし、上下に-30°から30°まで傾斜します。 背景付きの顔写真と顔のクローズアップ写真をアップロードします。 キャプチャモードでベストショットとクイックショットをサポート、 動的なモザイクマスクをサポートし、 7つの顔の特徴を取得 |
|
| 顔の比較 | 最大 10 個の顔ライブラリ。各ライブラリに 30,000 個の顔。合計 150,000 個の顔。 顔認証ライブラリの暗号化に対応 |
|
| 境界警備 | 線分交差、侵入、領域進入、領域退出 指定された対象タイプ（人間および車両）によるアラームのトリガーをサポートします。 複合イベントアラームのトリガーをサポート |
|
| 人数カウント | 多次元人数カウントをサポート、 入退場者数や通過者数などの人流データの計測、表示、エクスポートに対応しています（データはフラッシュメモリに保存されます）。 リアルタイムアップロードと統計サイクルによるアップロードをサポート 日次、週次、月次、年次レポートの生成をサポートします。 顔画像の比較に基づく動的な重複排除をサポートし、同じカスタム顔画像、同じ属性を持つターゲットをフィルタリングしたり、設定された時間間隔内で繰り返される無効なターゲットをフィルタリングしたりできます。 顔の特徴重複排除をサポート、 人の流れデータの補充をサポートします |
|
| キュー管理 | 最大8つの検出領域をサポートし、独立した警戒スケジュールと連動方法に対応します。 2つの検出モードをサポート：地域ごとの人列検出、待ち時間検出 さまざまなキューイングの効率を比較し、1つのキューの変化するステータスを表示するレポートを生成します。 さらなる分析のために生データのエクスポートをサポートしています。 リアルタイムデータアップロードとスケジュールされたデータアップロードに対応しています。 地域住民の列：しきい値以上、しきい値未満、しきい値と等しい、しきい値と等しくないの4つのアラームトリガー条件をサポート 待機時間検出：しきい値を超えるなど、1つのアラームトリガー条件をサポート |
|
| ヒートマップ | 設定されたエリアにおける訪問者数や滞在時間などを計算して示す、訪問状況のグラフィック表示。 利用可能なレポートの種類は、空間ヒートマップと時間ヒートマップ折れ線グラフの2種類です。 |
|
| ヘルメットの検出 | 最大30人の人間を同時に検知します 最大4つのシールド領域をサポート |
|
| メタデータ | 侵入検知、ライン横断検知、領域進入検知、領域退出検知、顔認識、複数ターゲットタイプ検知 | |
| 地域別人口カウント | 最大8つの検出領域をサポートし、独立した警戒スケジュールと連動方法に対応します。 3つの検出モードをサポート：人数密度検出、人数例外検出、待ち時間例外検出 パラメータ設定をサポート：例外ごとのアラーム回数、アラーム間隔、初回アラーム遅延 リアルタイムの人数検索に対応 人口密度検出：スケジュールされたアップロード、人数変化時のアップロード、混雑レベルのアップロードをサポートします。 人数例外検出：しきい値Aより大きい、しきい値Aより小さい、しきい値Aと等しい、しきい値Aと等しくない、しきい値Aより大きくしきい値Bより小さい、しきい値Aより小さいかしきい値Bより大きい（しきい値Aはしきい値Bより小さくなければならない）の6つのアラームトリガー条件をサポートします。 待機時間例外検出：しきい値A以上、しきい値A未満、しきい値A以上かつしきい値B未満（しきい値Aはしきい値B未満である必要があります）の3つのアラームトリガー条件をサポートします。 |
|
| 勤務中／勤務時間外の検出 | 最大8つの検出領域をサポートし、独立した警戒スケジュールと連動方法に対応します。 2つの検出モードをサポート：不在検出、勤務中／勤務時間外検出 パラメータ設定をサポート: 担当者、不在期間 |
|
| 一般 | パワー | F11キーで： 24 VDC ± 20%、0.98 A、最大23.3 W、3芯端子台 24 VAC ± 20%、1.05 A、最大25 W、3芯端子台 PoE：IEEE 802.3bt、タイプ3、クラス5、42.5V～57V、0.63A～0.47A、最大26.4W /F11なしの場合： |
| 寸法 | 465.3 mm × 169.2 mm × 164.7 mm (18.3インチ × 6.7インチ × 6.5インチ) | |
| 重量 | 約3800g（8.4ポンド） | |
| 材料 | アルミニウム合金ボディ、PP製サンシールド、PC製フロントパネル | |
| 動作条件 | -40℃～65℃（-40°F～149°F）。湿度95%以下（結露しないこと） | |
| 保管条件 | -30℃～60℃（-22°F～140°F）。湿度95%以下（結露しないこと） | |
| 一般機能 | 心拍数表示、ミラーリング、パスワード保護、ワンキーリセット | |
| ヒータ | あり | |
| デバイス管理 | LANにアラームボックス（DS-FM2466）を追加することで、入力アラームインターフェースを6つ、出力アラームインターフェースを6つ拡張できます。 | |
| 言語 | 33言語：英語、ロシア語、エストニア語、ブルガリア語、ハンガリー語、ギリシャ語、ドイツ語、イタリア語、チェコ語、スロバキア語、フランス語、ポーランド語、オランダ語、ポルトガル語、スペイン語、ルーマニア語、デンマーク語、スウェーデン語、ノルウェー語、フィンランド語、クロアチア語、スロベニア語、セルビア語、トルコ語、韓国語、繁体字中国語、タイ語、ベトナム語、日本語、ラトビア語、リトアニア語、ポルトガル語（ブラジル）、ウクライナ語 | |
| 承認 | EMC | FCC : 47 CFR パート 15、サブパート B、 CE-EMC : EN 55032: 2015、EN 61000-3-2:2019、EN 61000-3-3: 2013+A1:2019、EN 50130-4: 2011 +A1: 2014、 RCM : AS/NZS CISPR 32: 2015、 IC : ICES-003: 第7号、 KC : KN32: 2015、KN35: 2015 |
| 安全性 | UL : UL 62368-1、 CB : IEC 62368-1: 2014+A11、 CE-LVD : EN 62368-1: 2014/A11: 2017、 BIS : IS 13252 (パート 1): 2010/IEC 60950-1: 2005、 LOA : IEC/EN 60950-1 |
|
| 環境 | CE-RoHS: 2011/65/EU、WEEE: 2012/19/EU、 適用範囲：規則（EC）No 1907/2006 |
|
| 保護 | IP66 : IEC 60529-2013、IK10 : IEC 62262:2002 | |
| 防錆保護 | -Y付き：NEMA 4X（NEMA 250-2018） | |
| 自動車および鉄道 | -R付き: EN50121-4 | |
| 他 | PVCフリー | |
| CC | 共通基準、保証レベル：EAL2 + ALC_FLR.2 |
