ネットワークカメラ

Network camera

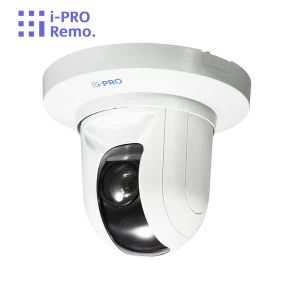

i-PRO　WV-B61301-Z2

2MP(1080p) 21倍 屋内 PTZカメラ

  • 2MP(フルHD)
  • WDR
  • デイナイト
  • バリフォーカルレンズ
  • PoE
  • I/O
  • パン・チルト
  • 光学ズーム
  • 音声
  • SDカード
  • H.265
  • オートフォーカス
ミドルモデル
価格お問い合わせ
i-PRO WV-B61301-Z2

概要

  • 2MP(1080p)対応
  • パン・チルト・ズームの同時動作で被写体を素早く捕捉
  • パン・チルト駆動耐久性370万回を実現
  • 独自のスマートコーディング技術でデータ量削減
  • 第3者機関発行の電子証明書プリインストール
  • FIPS 140-2 level3の認定デバイス搭載
  • ONVIF®プロファイル（G/S/T）準拠

特長

従来は設置が難しかった低い天井にも目立たず設置できる、コンパクトサイズの光学10倍ズームのPTZネットワークカメラです。

・高耐久性のギアドライブ採用により、パン・チルト駆動耐久性(370万回)を実現。高頻度駆動時にも低故障率を維持しメンテナンス周期の最小化により管理費を削減
・米国連邦政府標準規格FIPS 140-2 level3の認定をされたハードウェアを搭載し、最高レベルのセキュリティを提供

1. 光学ズームレンズ＆高速 PAN/TILT モーター＆ギアドライブを使った、高速かつ高精度なプリセット機能を搭載
・1 台で広いエリアをすばやくモニタリングすることが可能です。

2. 耐久性の高いギアドライブを採用することにより、PAN,TILT 駆動耐久性(370 万回)を実現、メンテナンス頻度を軽減します。

3. コンパクトサイズ
・コンパクトサイズのため、狭い場所への設置を可能にしました。

4. 弊社独自のスマートコーディング技術※1を搭載した H.265 エンジンを使用し、低ビットレート高画質ストリームを実現
・H.265 圧縮方式とスマートコーディング技術と組み合わせて、弊社従来モデルに比べデータ量を削減できます。

5. 弊社独自のインテリジェントオート（iA）機能とスーパーダイナミック機能により視認が厳しい環境での識別性を向上
・被写体の動きに応じてシャッタースピード、ゲインなどを最適化する iA 機能とスーパーダイナミック機能により、移動する人や車の輪郭、ヘッドライトに照らされて光っているナンバープレートの識別を可能にしました。

6. microSD メモリーカードスロットを搭載
・アラーム発生時やスケジュール設定、ウェブブラウザー画面からの手動操作で、microSD メモリーカードにH.265／H.264 動画または JPEG 画像を保存できます（ダウンロード可能）。
また、ネットワーク障害時にJPEG 画像を保存することもできます。

7. 画像解析機能の一部を標準搭載
・画像解析機能のうち、利用頻度の高い「動作検知（Video Motion Detection）」と「妨害検知（Scene ChangeDetection）」を標準搭載しています。

8. ジャイロセンサーを使ったゆれ補正を搭載
・ジャイロセンサーを使ったゆれ補正により、風によるポールなどの低周波数振動を補正、ズーム時のブレの少ない映像を撮影することができます。

9. 設置時間短縮を可能にする構造とツール
・設置前のキッティング時に、カメラを梱包箱から出さずに設定できる「簡単キッティング梱包」対応。
・多彩な取付金具のラインアップ追加により、新規・既設の設置場所によらず、柔軟な設置が可能です。
・画角調整時に自動的にフォーカスが合うため、画角調整時間が短縮できます。
・追加アプリアクティベート作業の簡単化や設置レポート出力の自動化によるカメラの初期設定時間短縮のため、弊社は i-PRO Configuration Tool ver3.0(iCT)を提供します。

10. 最高レベルのサイバーセキュリティを実現
・FIPS 140-2 level3 認定されたハードウェアを搭載して実現しています。

※1 被写体の動きが無い領域の圧縮率を上げ、被写体の動きに応じてリフレッシュ間隔およびフレームレート
を最適化することにより大幅に帯域削減する技術。

図解

WV-B61301-Z2

仕様

基本 モデル WV-B61301-Z2
屋内/屋外 屋内対応
電源 DC12 V、PoE（IEEE802.3af 準拠）
消費電力 DC12 V： 970 mA／約11.6 W、 PoE DC 48 V： 270 mA／約12.95 W（クラス0機器）
使用環境 使用温度範囲 ：－10 ℃ ～ ＋50 ℃

使用湿度範囲 ： 10 ％ ～ 90 ％（結露しないこと）
保存環境 保存温度範囲 ： －30 ℃ ～ ＋60 ℃

保存湿度範囲 ： 10 ％ ～ 95 ％（結露しないこと）
外部I/O端子 ALARM IN1（アラーム入力1／白黒切換入力／自動時刻調整入力） 1 端子

ALARM IN2（アラーム入力2／アラーム出力） 1 端子

ALARM IN3（アラーム入力3／AUX 出力） 1 端子
オーディオ入力 [端子形状]

φ3.5 mmステレオミニジャック

[マイク入力時]

使用可能マイク ： プラグインパワー方式（感度 ： －51 dB～ -33 dB（0 dB=1 V／Pa、1 kHz））　入力インピーダンス ： 約2 kΩ 不平衡、供給電圧 ： 2.5 V±0.5 V

[ライン入力時]

入力レベル ： 約－10 dBV
オーディオ出力 Φ3.5 mmステレオミニジャック（モノラル出力）

出力インピーダンス ： 約600 Ω 不平衡、出力レベル ： －20 dBV
寸法 ［最大径］Φ117 mm［高さ］155 mm［ドーム径］SR 52 mm
質量 約1.2 kg（カメラ取付金具、飾りカバー：約200gを含む）
仕上げ 本体 ：アルミダイカスト／PC＋ABS樹脂　i-PRO ホワイト

ドームカバー：アクリル樹脂　クリア
カメラ部 撮像素子 約1/2.8型CMOSセンサー
有効画素数 約210万画素
走査面積 5.57 mm (H)×3.13 mm (V)
走査方式 プログレッシブ
最低照度 （カラー）

0.006 lx（50IRE、F1.6、最長露光時間： OFF（1/30 s）、AGC： 11）

0.0004 lx（50IRE、F1.6、最長露光時間： 最大16/30 s、AGC： 11） ※換算値

（白黒）

0.006 lx（50IRE、F1.6、最長露光時間： OFF（1/30 s）、AGC： 11）

0.0004 lx（50IRE、F1.6、最長露光時間： 最大16/30 s、AGC： 11） ※換算値
インテリジェントオート（iA） On／Off
スーパーダイナミック On／Off、0から31の範囲でレベル設定が可能
ダイナミックレンジ 144 dB （スーパーダイナミック On、レベル31）
最大ゲイン 0から11の範囲でレベル設定が可能
暗部補正 0から255の範囲でレベル設定が可能
逆光／強光補正 逆光補正（BLC）／強光補正（HLC）／Off

0から31の範囲でレベル設定が可能
霧補正 On／Off、0 から8 の範囲でレベル設定が可能（インテリジェントオート、コントラスト自動調整がOff 時のみ）
最長露光時間 【60 fpsモード】

最大 1/4000 s, 最大 1/2000 s, 最大 1/1000 s, 最大 1/500 s, 最大 1/250 s, 最大 1/120 s, 最大 1/100 s, 最大 2/120 s, 最大 1/30 s, 最大 2/30 s, 最大 4/30 s, 最大 6/30 s, 最大 10/30 s, 最大 16/30 s

【30 fps/15 fpsモード】

最大 1/4000 s, 最大 1/2000 s, 最大 1/1000 s, 最大 1/500 s, 最大 1/250 s, 最大 1/120 s, 最大 1/100 s, 最大 2/120 s, 最大 2/100 s, 最大 3/120 s, 最大 1/30 s, 最大 2/30 s,最大 4/30 s, 最大 6/30 s, 最大 10/30 s, 最大 16/30 s

【50 fpsモード】

最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s

【25 fps/12.5 fpsモード】

最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大3/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s
カラー/白黒切換 Off／On／Auto1／Auto2／Auto3（SCC）
ホワイトバランス ATW1／ATW2／AWC
デジタルノイズリダクション 0から255の範囲でレベル設定が可能
プライバシーゾーン／VIQS 有効／無効（ゾーン設定 最大8か所）
画面内文字表示 最大20文字（アルファベット、漢字、ひらがな、カタカナ、数字、記号）
動作検知（VMD） 有効／無効、4エリア設定可能
妨害検知（SCD） 有効／無効、1エリア設定可能
音検知 On／Off
レンズ部 ズーム比(1倍 光学) 光学ズーム：21倍（電動ズーム／電動フォーカス）

EX光学ズーム：最大31倍（21～31倍：画像解像度 1280×720時）
焦点距離（f） 4.0 mm～84.6 mm
最大口径比（F） 1：1.6（WIDE） ～ 1：4.5（TELE）
フォーカス範囲 1.5 m ～ ∞
絞り範囲 F1.6 ～ close
画角 [16：9モード]

水平： 36°(TELE) ～ 115°(WIDE)、垂直： 20°(TELE) ～ 61°(WIDE)

[4：3モード]

水平： 28°(TELE) ～ 82°(WIDE)、垂直： 20°(TELE) ～ 61°(WIDE)
調整角度 水平（PAN）角： 0°～+350°

垂直（TILT）角：－15°～+90°

傾き（YAW）角 ：±0°
水平回転範囲 0 ～ +350°
水平回転速度 マニュアル：約 0.065°/s ～ 150°/s

プリセット ：最大約 150°/s
垂直回転範囲 動作範囲 ：0°～+ 90°（水平～真下）
垂直回転速度 マニュアル：約 0.065°/s 〜 150°/s

プリセット：最大約 350°/s
プリセット精度 ±0.1
プリセットポジション数 256か所
オートモード オートパン、プリセットシーケンス、パトロール
セルフリターン時間 10秒、20秒、30秒、1分、2分、3分、5分、10分、20分、30分、60分
ネットワーク部 ネットワーク 10BASE-T／100BASE-TX、RJ45コネクター
画像解像度 H.265・H.264 JPEG（MJPEG） 16:9モード (30 fpsモード)、16:9モード (60 fpsモード)、16:9モード (25 fpsモード)、16:9モード (50 fpsモード)

1920×1080、1280×720、640×360、320×180

4:3モード（30 fpsモード)、4:3モード（25 fpsモード)

1280×960、VGA、QVGA

4:3モード（15 fpsモード)、4:3モード（12.5 fpsモード)

2048×1536、1280×960、VGA、QVGA
画像圧縮方式（H.265・H.264） 配信モード ：

固定ビットレート／可変ビットレート／フレームレート指定／ベストエフォート配信

フレームレート ：

【60fpsモード】

1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps*／20 fps*／30 fps*／60fps*

【30fpsモード】

1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps*／20 fps*／30 fps*

【15fpsモード】

1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps*

【50fpsモード】

1 fps／3.1 fps／4.2fps* ／6.25fps*／8.3fps*／12.5fps*／20fps*／25fps*／50fps*

【25fpsモード】

1 fps／3.1 fps／4.2fps* ／6.25fps* ／8.3fps* ／12.5fps* ／20fps* ／25fps*

【12.5fpsモード】

1 fps／3.1 fps／4.2fps* ／6.25fps*／8.3fps*／12.5fps*

（フレームレートは、「ビットレート」に制限されます。「*」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります）

1クライアントあたりのビットレート ：

64 kbps／128 kbps※／256 kbps※／384 kbps※／512 kbps※／768 kbps※／1024 kbps※／1536 kbps※／2048 kbps※／3072 kbps※／4096 kbps※／6144 kbps※／8192 kbps※／10240 kbps※／12288 kbps※／14336 kbps※／16384 kbps※／20480 kbps※／24576 kbps※／－自由入力－

※ビットレートは、「解像度」によって設定可能な範囲が異なります。

画質 ：

●固定ビットレート／フレームレート指定／ベストエフォート配信の場合 ： 動き優先／標準／画質優先

●可変ビットレートの場合 ： 0最高画質／ 1高画質／ 2 ／ 3 ／ 4 ／ 5標準／ 6 ／ 7 ／ 8 ／ 9低画質

配信方式 ： ユニキャスト（ポート番号設定：オート）／ユニキャスト（ポート番号設定：マニュアル）／マルチキャスト
画像圧縮方式（JPEG（MJPEG）） 画質選択 ：

0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質（0～9の10段階）

配信方式 ：

PULL（静止画更新）／PUSH（MJPEG）

画像更新速度 ：

【60fps mode】

0.1fps／0.2fps／0.33fps／0.5fps／1fps／2fps／3fps／5fps／6fps／10fps／12fps／15fps／30 fps／60fps

【30fps mode】

0.1fps／0.2fps／0.33fps／0.5fps／1fps／2fps／3fps／5fps／6fps／10fps／12fps／15fps／30 fps

【15fps mode】

0.1fps／0.2fps／0.33fps／0.5fps／1fps／2fps／3fps／5fps／6fps／10fps／12fps／15fps

【50 fps mode】

0.08fps／0.17fps／0.28fps／0.42fps／1fps ／2.1fps／3.1fps／4.2fps／5fps／8.3fps／12.5fps／25fps／50fps

【25 fps mode】

0.08fps／0.17fps／0.28fps／0.42fps／1fps ／2.1fps／3.1fps／4.2fps／5fps／8.3fps／12.5fps／25fps

【12.5 fps mode】

0.08fps／0.17fps／0.28fps／0.42fps／1fps ／2.1fps／3.1fps／4.2fps／5fps／8.3fps／12.5fps

（JPEGとH.265／H.264同時動作時のJPEGフレームレートは制限あり）
スマートコーディング GOP（Group of pictures）制御

Off／Low (可変GOP 1s-8s)／Mid (可変GOP 4s-16s)／Advanced (固定GOP 60s ＋ 1s キーフレーム)／Frame rate control (可変GOP 4s-16s + frame rate control)

※ Advanced、Frame rate controlは、H.265のみ対応

オートVIQS

On／Off
音声圧縮方式 G.726（ADPCM）： 16 kbps／32 kbps

G.711：64 kbps

AAC-LC：64 kbps／96 kbps／128 kbps
配信量制御 制限なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／1024 kbps／2048 kbps／4096 kbps／6144 kbps／8192 kbps／10240 kbps／15360 kbps／20480 kbps／25600 kbps
対応プロトコル IPv6 ： TCP／IP、UDP／IP、HTTP、HTTPS、SSL/TLS、SMTP、DNS、NTP、SNMPv1/v2/v3、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ、LLDP、SFTP、MQTT

IPv4 ： TCP／IP、UDP／IP、HTTP、HTTPS、SSL/TLS、RTSP、RTP、RTP／RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMPv1/v2/v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ, SRTP、LLDP、SFTP、MQTT
セキュリティ ユーザー認証、ホスト認証、HTTPS

FIPS 140-2 level3
最大接続数 14※（カメラへ同時接続できるセッション数）※条件による
マルチスクリーン 同時に16台のカメラの画像を表⽰（⾃カメラ含む）
動作確認済みmicroSDメモリーカード microSDXCメモリーカード：64 GB、128 GB、256 GB、512 GB

microSDHCメモリーカード：4 GB、8 GB、16 GB、32 GB

microSDメモリーカード ：2 GB
携帯端末／タブレット端末対応 iPad／iPhone（iOS 8以降）、Android™ 端末
対応OSとブラウザ 対応OS Microsoft Windows 11（日本語版）、Microsoft Windows 10（日本語版）
対応ブラウザ Microsoft Edge

Firefox

Google Chrome™
