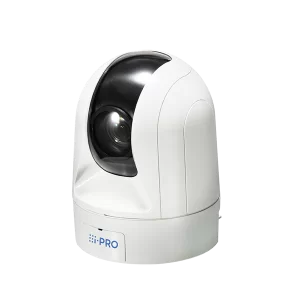

i-PRO WV-S61301-Z1

AIによる物体の検知・識別能力を活用し、自動追尾性能も従来モデルと比べ大幅に向上したことにより、広い範囲をカメラで巡回して撮影することが可能となります。

  • 2MP(フルHD)
  • WDR
  • デイナイト
  • バリフォーカルレンズ
  • PoE
  • I/O
  • パン・チルト
  • 光学ズーム
  • 音声
  • SDカード
  • H.265
  • オートフォーカス
ミドルモデル

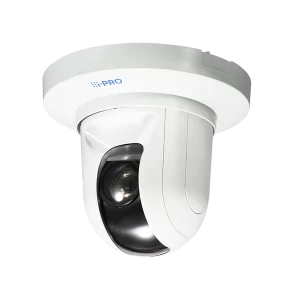

i-PRO WV-S61301-Z1
i-PRO WV-S61301-Z1
i-PRO WV-S61301-Z1

PTZカメラについて、ブログでも詳しく紹介しております。
PTZ(パンチルトズーム)カメラとは

概要

  • ネットワークカメラ本体にAI機能を搭載
  • AI自動追尾を標準搭載
  • AIプロセッサーを活用する機能拡張ソフトウェアを最大2つ同時に動作可能
  • AI音識別機能を搭載
  • AI処理による物体検知と連携させた独自のスマートコーディング技術、インテリジェントオート(iA)機能を搭載

特長

※ 本商品はオープン価格です。
※ 光学21倍ズームレンズ、レンズ交換不可。
※ i-PRO株式会社の商品です。

AI自動追尾を標準搭載

カメラ側で「人・車・二輪車」を識別することができるため、従来の自動追尾より更に的確に検知・追尾することが可能となりました。
※追尾動作を完全に保証するものではありません。

タイムロスの極小化

パン・チルト動作の高速化に加えて、プリセット移動中のパン・チルト・ズーム・フォーカスの動作がすべて同時に行われるため、プリセット移動時間の極小化を実現しています。

■パン:最大500°/秒
■チルト:最大350°/秒

ネットワークカメラ内で高度な映像分析・解析を実現するAIプロセッサーを標準搭載

・本機はAI機能を実現する専用のAIプロセッサーを内蔵し、カメラがとらえる画像や音声の分析・解析をカメラ内部で実施することによって、システム全体の処理負荷を軽減できます。また、カメラ内で顔や人、車両、二輪車を自動で識別し処理が可能。

・本機はAIプロセッサーを活用する機能拡張ソフトウェアを2つインストールできる構造を持ち、最大2つ同時に動作させることができます。
機能拡張ソフトウェアとして「AI-VMD」「AIプライバシーガード」をプリインストール(90 日間お試し版)。

・その他に、「ナンバー認識」「AIマスク非着用検知」「AI混雑検知」などを提供します。
同時にソフトウェア開発キット(i-PRO Camera SDK)の提供も行い、サードパーティによるアプリケーション開発を可能にしました。

◎また、ソフトウェアを追加の際は、プリインストールされたソフトウェア(AI-VMD/AIプライバシーガード)のアンインストールが必要です。

※対応している機能拡張ソフトウェアについては下記i-PRO株式会社サポートサイトの「ソフトウェアの種類と機能の詳細および対応機種一覧【C0103】」をご参照ください。

ネットワークカメラ内で高度な映像分析・解析を実現するAIプロセッサーを標準搭載

人の叫び声やガラスの破損音、クラクション、銃声、といった種別ごとのAI音識別機能を搭載※

新しくAI音識別機能を搭載し、人の叫び声やガラスの破損音、クラクション、銃声といった音を識別しアラーム通知することで、映像監視をより強化することを実現しました。

※ AI音識別機能利用時の推奨マイクはサポートウェブサイトの「AI音識別用マイクの接続動作情報」を参照

AI音識別機能

AI 処理による物体検知と連携させた、独自のインテリジェントオート(iA)機能により、逆光の人物などの視認性をさらに向上

AI処理の結果に応じてシャッタースピード、絞り、ゲインなどを最適化するiA機能とスーパーダイナミック機能により、移動する人や車の輪郭、ヘッドライトに照らされて光っているナンバープレートの識別を可能にしました。

ご注意
被写体までの距離や周囲の環境、カメラの設定等により、視認性は異なります。

AI 処理による物体検知と連携させた独自のスマートコーディング技術※を搭載し、 更なる低ビットレート高画質ストリームを実現

・AI処理による物体検知と連携することで、物体検知領域、非検知領域の圧縮率を制御し、従来のスマートコーディング技術と比べデータ量を最大50%※※削減できます。

・顔や人、車両、二輪車を低圧縮に、それ以外の領域を高圧縮に制御することで、見たい部分の画質を保持したまま、データ量を削減します。

※検知物体以外の領域の圧縮率を上げ、検知物体の有無に応じてリフレッシュ間隔およびフレームレートを最適化することにより大幅に帯域削減する技術。

※※圧縮効果は録画条件や撮影環境により異なります。 本効果が得られるのは配信モードが可変ビットレートの場合のみです。

ビットレート高画質ストリーム

低照度での色付き、よりブレを抑えたノイズリダクション

低照度時の色付きをできる限り残すことで、物体の視認性を向上しました。
AI 人物検知と連携したエリア別ノイズリダクション制御を導入し、移動時のブレの抑圧と人物以外のノイズリダクションを強化し、SN改善しました。

スマートVIQS

スマートVIQS

スマートPピクチャ制御

AIによる物体検知領域以外をスキップブロックになり易いように制御し、Pピクチャのデータ量を削減。

スマートPピクチャ制御

設置時間短縮を可能にする2つの機構とツール

・設置前のキッティング時に、カメラを梱包箱から出さずに設定できる「かんたんキッティング梱包」対応。
【ご注意】必ず梱包のアップマークに従い、カメラを寝かせた状態に配置してください。

・画角調整時に自動的にフォーカスが合うため、画角調整時間が短縮できます。

・追加アプリアクティベート作業の簡素化や設置レポート出力の自動化によるカメラの初期設定時間短縮のため、i-PRO 設定ツール(iCT)を提供します。

設置時間短縮を可能にする2つの機構とツール

画像解析機能の一部を標準搭載

画像解析機能のうち、利用頻度の高い「動作検知(VMD)」と「妨害検知(SCD)」を標準搭載しています。

microSD スロットを搭載

アラーム発生時やスケジュール設定、ウェブブラウザー画面からの手動操作で、microSDメモリーカード にH.265 動画を保存できます(ダウンロード可能)。

図解

WV-S61301-Z1

仕様

基本 モデル WV-S61301-Z1
屋内/屋外 屋内対応
電源 DC 12 V、PoE(IEEE802.3af 準拠)
消費電力 DC12 V :970 mA/約11.6 W

PoE DC48 V :270 mA/約12.95 W(クラス0機器)

使用環境 使用温度範囲:-10 ℃~+50 ℃(電源投入時:0 ℃~50 ℃)

使用湿度範囲:10 %~90 %(結露しないこと)

保存環境 保存温度範囲:-30 ℃~+60 ℃

保存湿度範囲:10 %~95 %(結露しないこと)

外部I/O端子 ALARM IN 1

(アラーム入力1/白黒切換入力/自動時刻調整入力) 1端子

ALARM IN 2

(アラーム入力2/アラーム出力) 1端子

ALARM IN 3

(アラーム入力3/AUX 出力) 1端子

オーディオ入力 φ3.5 mmステレオミニジャック

マイク入力時

使用可能マイク:プラグインパワー方式 (感度:-51 dB~-38 dB(0 dB=1 V/Pa、1 kHz))

入力インピーダンス:約2 kΩ 不平衡

供給電圧:2.5 V±0.5 V

ライン入力時

入力レベル :約-10 dBV

オーディオ出力 φ3.5 mmステレオミニジャック

マイク入力時

使用可能マイク:プラグインパワー方式 (感度:-51 dB~-38 dB(0 dB=1 V/Pa、1 kHz))

入力インピーダンス:約2 kΩ 不平衡

供給電圧:2.5 V±0.5 V

ライン入力時

入力レベル :約-10 dBV

寸法 最大径:φ117 mm/高さ:155 mm/ドーム径: 52 mm
質量 約 1.2 kg(カメラ取付金具、飾りカバー:約 200 g を含む)
仕上げ 本体 :アルミダイカスト/PC+ABS樹脂 i-PRO ホワイト

ドームカバー:アクリル樹脂 クリア

カメラ部 撮像素子 約1/2.8 型 CMOSセンサー
有効画素数 約210万画素
走査面積 5.57 mm (H)×3.13 mm (V)
走査方式 プログレッシブ
最低照度(カラー/白黒) カラー

0.015 lx(50IRE、F1.6、最長露光時間: OFF(1/30 s)、AGC: 11)

0.001 lx(50IRE、F1.6、最長露光時間 : 最大16/30 s、AGC : 11) ※換算値

白黒

0.006 lx(50IRE、F1.6、最長露光時間: OFF(1/30 s)、AGC: 11)

0.0004 lx(50IRE、F1.6、最長露光時間: 最大16/30 s、AGC: 11) ※換算値

インテリジェントオート(iA) On/Off
スーパーダイナミック On/Off、0から31の範囲でレベル設定が可能

※ 60 fpsモード/50 fpsモードに設定した場合はスーパーダイナミック機能はOffとなります。

ダイナミックレンジ 144 dB (スーパーダイナミック On、レベル31)
最大ゲイン 0から11の範囲でレベル設定が可能
暗部補正 0から255の範囲でレベル設定が可能
逆光/強光補正 逆光補正(BLC)/強光補正(HLC)/Off 0から31の範囲でレベル設定が可能(スーパーダイナミック、インテリジェントオートがOff時のみ)
霧補正 On/Off 0 から 8 の範囲でレベル設定が可能 (インテリジェントオート、コントラスト自動調整が Off 時のみ)
光量制御モード 屋外撮影/フリッカレス(50 Hz)/フリッカレス(60 Hz)/固定シャッター
最長露光時間 【60 fpsモード】

最大 1/4000 s, 最大 1/2000 s, 最大 1/1000 s, 最大 1/500 s, 最大 1/250 s, 最大 1/120 s, 最大 1/100 s, 最大 2/120 s, 最大 1/30 s, 最大 2/30 s, 最大 4/30 s, 最大 6/30 s, 最大 10/30 s, 最大 16/30 s

【30 fps/15 fpsモード】

最大 1/4000 s, 最大 1/2000 s, 最大 1/1000 s, 最大 1/500 s, 最大 1/250 s, 最大 1/120 s, 最大 1/100 s, 最大 2/120 s, 最大 2/100 s, 最大 3/120 s, 最大 1/30 s, 最大 2/30 s,最大 4/30 s, 最大 6/30 s, 最大 10/30 s, 最大 16/30 s

【50 fpsモード】

最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s

【25 fps/12.5 fpsモード】

最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大3/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s

カラー/白黒切換 Off/On/Auto1/Auto2/Auto3(SCC
ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション 0から255の範囲でレベル設定が可能
画揺れ補正 On、Off 30 fpsモードに設定した場合のみ使用可能
プライバシーゾーン 有効/無効(ゾーン設定 最大32か所)
画面内文字表示 On/Off、最大40文字、最大2行(アルファベット、漢字、ひらがな、カタカナ、数字、記号)
動作検知(VMD) 有効/無効、4エリア設定可能
妨害検知(SCD) 有効/無効、1エリア設定可能
音検知 On/Off
AI音識別 銃声, 悲鳴, クラクション, ガラスが割れる音から選択可能
レンズ部 ズーム比 光学ズーム

10倍(電動ズーム/電動フォーカス)

EX 光学ズーム

最大15倍 (10~15倍:画像解像度 1280×720時)

焦点距離(f)

4.7 mm ~ 47 mm

最大口径比(F) 1:1.6(WIDE)~ 1:3.0(TELE)
フォーカス範囲 1.5 m ~ ∞
絞り範囲 F1.6 ~ close
画角 [16:9 モード]水平:6.7°(TELE) ~ 62°(WIDE)、垂直:3.8°(TELE) ~ 37°(WIDE)

[4:3 モード] 水平:5.1°(TELE) ~ 48°(WIDE)、 垂直:3.8°(TELE) ~ 37°(WIDE)

調整角度 水平(PAN)角 :0°~ +350°

垂直(TILT)角 :-30°~+90°

傾き(YAW)角 :±0°

回転台部 水平回転範囲 0°~+350°
水平回転速度 マニュアル:約 0.065°/s ~ 150°/s

プリセット:最大約 500°/s

垂直回転範囲 動作範囲:-30°~+ 90°(水平~真下)
垂直回転速度 マニュアル:約 0.065°/s ~ 150°/s

プリセット:最大約 350°/s

プリセットポジション数 256か所
オートモード 自動追尾、オートパン、プリセットシーケンス、パトロール
セルフリターン時間 10秒、20秒、30秒、1分、2分、3分、5分、10分、20分、30分、60分
ネットワーク部 ネットワーク 10BASE-T/100BASE-TX、RJ45コネクター
画像解像度 H.265・H.264 JPEG(MJPEG) [16:9モード (60 fpsモード)][ 16:9 モード (30 fpsモード)]

[16:9モード (50 fpsモード)][ 16:9 モード (25 fpsモード)]

1920×1080/1280×720/640×360/320×180

[4:3モード (30 fpsモード)][ 4:3モード (25 fpsモード)]

1280×960/VGA/QVGA

[4:3モード (15 fpsモード)][ 4:3モード (12.5 fpsモード)]

2048×1536※ /1280×960/VGA/QVGA

※ 超解像度技術を使用した解像度。

画像圧縮方式(H.265・H.264) 配信モード:

固定ビットレート/可変ビットレート/フレームレート指定/ ベストエフォート配信

フレームレート:

[60 fpsモード]

1 fps/3 fps/5 fps*/7.5 fps*/10 fps*/12 fps*/15 fps*/20 fps*/30 fps* /60 fps*

[30 fpsモード]

1 fps/3 fps/5 fps*/7.5 fps*/10 fps*/12 fps*/15 fps*/20 fps*/30 fps*

[15 fpsモード]

1 fps/3 fps/5 fps*/7.5 fps*/10 fps*/12 fps*/15 fps*

[50 fpsモード]

1 fps/3.1 fps/4.2 fps*/6.25 fps*/8.3 fps*/12.5 fps*/20 fps*/25 fps* /50 fps*

[25 fpsモード]

1 fps/3.1 fps/4.2 fps*/6.25 fps*/8.3 fps*/12.5 fps*/20 fps*/25 fps*

[12.5 fpsモード]

1 fps/3.1 fps/4.2 fps*/6.25 fps*/8.3 fps*/12.5 fps*

(フレームレートは、「ビットレート」に制限されます。「*」付の フレームレートを設定した場合は、設定した値よりもフレームレートが 低下することがあります)

1クライアントあたりのビットレート:

64 kbps/128 kbps*/256 kbps*/384 kbps*/512 kbps*/768 kbps*/ 1024 kbps*/1536 kbps*/2048 kbps*/3072 kbps*/4096 kbps*/ 6144 kbps*/8192 kbps*/10240 kbps*/12288 kbps*/14336 kbps*/ 16384 kbps*/20480 kbps*/24576 kbps*/–自由入力– ※ビットレートは、「解像度」によって設定可能な範囲が異なります。

画質:

● 固定ビットレート、フレームレート指定、ベストエフォート配信の場合: 動き優先/標準/画質優先

● 可変ビットレートの場合: 0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質

配信方式:

ユニキャスト(ポート番号設定:オート)/ユニキャスト(ポート番号 設定:マニュアル)/マルチキャスト

JPEG(MJPEG)

画質選択:

0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質 (0〜9の10段階)

配信方式:

PULL(静止画更新)/PUSH(MJPEG)

画像更新速度:

[60 fpsモード] 0.1 fps/0.2 fps/0.33 fps/0.5 fps/1 fps/2 fps/3 fps/5 fps/6 fps/ 10 fps/12 fps/15 fps/30 fps/60 fps

[30 fpsモード]

0.1 fps/0.2 fps/0.33 fps/0.5 fps/1 fps/2 fps/3 fps/5 fps/6 fps/ 10 fps/12 fps/15 fps/30 fps

[15 fpsモード]

0.1 fps/0.2 fps/0.33 fps/0.5 fps/1 fps/2 fps/3 fps/5 fps/6 fps/ 10 fps/12 fps/15 fps

[50 fpsモード]

0.08 fps/0.17 fps/0.28 fps/0.42 fps/1 fps/2.1 fps/3.1 fps/4.2 fps/ 5 fps/8.3 fps/12.5 fps/25 fps/50 fps [25 fpsモード] 0.08 fps/0.17 fps/0.28 fps/0.42 fps/1 fps/2.1 fps/3.1 fps/4.2 fps/ 5 fps/8.3 fps/12.5 fps/25 fps

[12.5 fpsモード]

0.08 fps/0.17 fps/0.28 fps/0.42 fps/1 fps/2.1 fps/3.1 fps/4.2 fps/ 5 fps/8.3 fps/12.5 fps

(JPEGとH.265/H.264同時動作時のJPEGフレームレートは制限あり)

※ 独立して4ストリームの配信設定が可能です。

画像圧縮方式(JPEG(MJPEG)) 画質選択 :

0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質(0~9の10段階)

配信方式 :

PULL(静止画更新)/PUSH(MJPEG)

画像更新速度 :

【60fps mode】

0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps/30 fps/60fps

【30fps mode】

0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps/30 fps

【15fps mode】

0.1fps/0.2fps/0.33fps/0.5fps/1fps/2fps/3fps/5fps/6fps/10fps/12fps/15fps

【50 fps mode】

0.08fps/0.17fps/0.28fps/0.42fps/1fps /2.1fps/3.1fps/4.2fps/5fps/8.3fps/12.5fps/25fps/50fps

【25 fps mode】

0.08fps/0.17fps/0.28fps/0.42fps/1fps /2.1fps/3.1fps/4.2fps/5fps/8.3fps/12.5fps/25fps

【12.5 fps mode】

0.08fps/0.17fps/0.28fps/0.42fps/1fps /2.1fps/3.1fps/4.2fps/5fps/8.3fps/12.5fps

(JPEGとH.265/H.264同時動作時のJPEGフレームレートは制限あり)

スマートコーディング GOP(Group of pictures)制御

Off/Low(可変GOP 1s-8s)/Mid(可変GOP 4s-16s)/ Advanced(固定GOP 60s + 1sキーフレーム)/ Frame rate control(可変GOP 4s-16s + frame rate control) ※Advanced、Frame rate controlは、H.265のみ対応

スマートVIQS

On(High)/On(Low)/Off

スマートPピクチャ制御

On/Of

音声圧縮方式 G.726(ADPCM):16 kbps/32 kbps

G.711 :64 kbps

AAC-LC※ :64 kbps/96 kbps/128 kbps

※ microSD メモリーカードへの録音は、AAC-LC(Advanced Audio Coding – Low Complexity)のみ使用します。

配信量制御 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/ 1024 kbps/2048 kbps/4096 kbps/6144 kbps/8192 kbps/10240 kbps/ 15360 kbps/20480 kbps/25600 kbps/30720 kbps/35840 kbps/ 40960 kbps/51200 kbps
対応プロトコル IPv6:

TCP/IP、UDP/IP、HTTP、HTTPS、SSL/TLS、SMTP、DNS、NTP、 SNMPv1/v2/v3、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ、 FTP、SFTP、MQTT、LLDP

IPv4:

TCP/IP、UDP/IP、HTTP、HTTPS、SSL/TLS、RTSP、RTP、RTP/RTCP、 SMTP、DHCP、DNS、DDNS、NTP、SNMPv1/v2/v3、UPnP、IGMP、ICMP、 ARP、IEEE 802.1X、DiffServ、SRTP、FTP、SFTP、MQTT、LLDP、NTCIP

セキュリティ ユーザー認証、ホスト認証、HTTPS

FIPS 140-2 level3

最大接続数 14※(カメラへ同時接続できるセッション数)

※条件による

マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)※

※MJPEG/JPEG(静止画更新)のみ対応。

動作確認済みmicroSDメモリーカード microSDXCメモリーカード:64 GB、128 GB、256 GB、512 GB

microSDHCメモリーカード:4 GB、8 GB、16 GB、32 GB

microSDメモリーカード :2 GB

※ i-PRO機器専用 microSDメモリーカードの使用を推奨します。

※ スピードクラスClass6以上の業務用microSDメモリーカードを使⽤してください。 スピードクラスClass10対応のmicroSDメモリーカードの場合は、UHS-Ⅰ(Ultra High Speed-Ⅰ)対応のカードを 使用してください。

※ 自動上書き機能を使ってmicroSDメモリーカードに繰り返し録画する場合は、高い信頼性と耐久性を持った ものを使用してください。

携帯端末/タブレット端末対応 iPad/iPhone(iOS 8以降)、Android™ 端末
対応OSとブラウザ 対応OS Microsoft Windows 11(日本語版)、Microsoft Windows 10(日本語版)
対応ブラウザ Microsoft Edge

Firefox

Google Chrome™
