VIVOTEK CM48 Series
48W CaMate IR-LED、CVA Tech、ビーム角度調整
概要
- 連続可変角度テクノロジー(CVA Tech)
- 視野範囲調整 10° ~ 180°
- 最大250mまで調整可能なビーム角度
- ホットスポットや露出のない高い均一性
- 様々なソリューションに対応する特殊なビームパターンで正確なパターンを： 円形、楕円形、長方形を実現
- 全天候対応
- 防塵防水IP68および耐衝撃性IK10規格に準拠したハウジング
- 多様な設置方法
- 5年保証
特長
CaMate CM48は、VIVOTEKの連続可変角度テクノロジー(CVA Tech)を採用したプロフェッショナルなIR-LEDシリーズで、最大250m、10°〜180°（FOV）の配光を提供します。 CM48シリーズは、円形(-1040)、楕円形(-2040/4080)、長方形(-90120) /180)などの特殊なビームパターン設計と、パノラママルチセンサーソリューション(-180)用の180°タイプの照明で正確な補正を提供し、ホットスポットや露光過多の問題なしに高輝度と均一性をLEDの照射は、監視エリアに効果的に投影されます。すべての制限角度範囲において、エネルギーを節約しながら、非常に効率的な機能を維持することができます。CVA Techにより、このシリーズは設置距離に基づいてビーム角度を調整できるため、設置が簡単です。 さらに、オプションのリモートコントロールにより、ユーザーは地上サイトからIR-LEDを素早くかつにセットアップできます。するため、CM48シリーズは、ブラケット、壁取付具、アライメントツールなどのさまざまな付属品と互換性があります。を最適化する優れたインテリジェントIR－LEDです。
アプリケーション

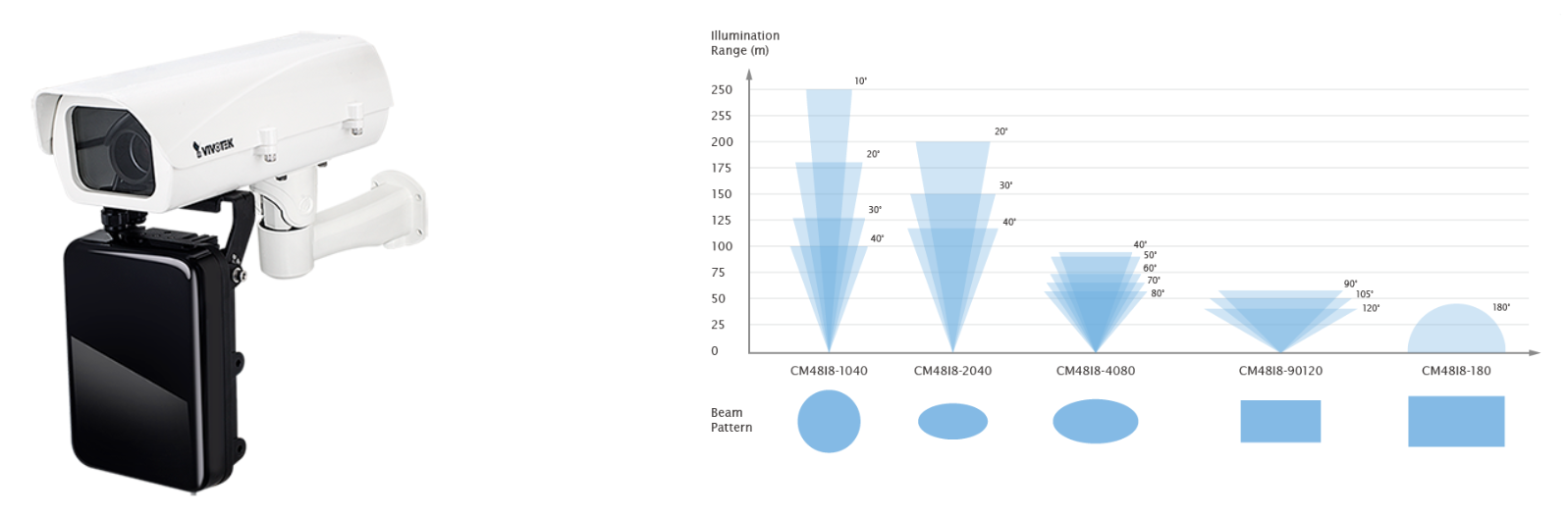

図解
仕様
| 製品情報 | モデル | CM48I8-1040 CM48I8-2040 CM48I8-4080 CM48I8-90120 CM48I8-180 |
|---|---|---|
| ビームアングル（水平） | CM48I8-1040: 10° ~ 40° CM48I8-2040: 20° ~ 40° CM48I8-4080: 40° ~ 80° CM48I8-90120: 90° ~ 120° CM48I8-180: 180° |
|
| 距離 | CM48I8-1040: 100 ~250 m (328 ~820 ft) CM48I8-2040: 120 ~ 200 m (394 ~ 656 ft) CM48I8-4080: 60 ~ 90 m (197 ~ 295 ft) CM48I8-90120: 45 ~ 55 m (148 ~ 180 ft) CM48I8-180: 40 m (131 ft) |
|
| ビームパターン | CM48I8-1040: 円形 CM48I8-2040: 楕円形 CM48I8-4080 楕円形 CM48I8-90120 長方形 CM48I8-180 長方形 |
|
| LED配列 | 24 pcs LED | |
| 波長 | 850 nm | |
| 外部入力 | IR ON/OFF control | |
| 外部出力 | デイ/ナイト切り替え | |
| 自動IRオン/オフ機能 | 光センサーによる制御 | |
| 光センサー感度 | 1/5/10/30（デフォルト）/50/100%（最大1000ルクス） （CaMateリモート/RS-485コントロール経由でのアクセス） |
|
| 調整可能な IR パワー | 20% ~ 100% (CaMateリモート/RS-485コントロールによるアクセス) |
|
| 一般 | 電源入力 | DC12〜24V±10%，AC24V(50/60Hz)±10 (14.5VDC電流制御) |
| 消費電力 | Max. 48 W | |
| 開始温度 | -40°C ~ +60°C (-40°F ~ +140°F) | |
| 動作温度 | -50°C ~ +60°C (-58°F ~ +140°F) | |

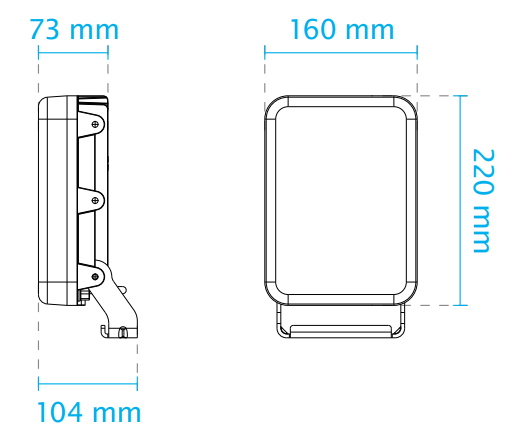

| 寸法 | 220 x 160 x 73 mm (8.6 × 6.3 × 2.9 inch) | |
| 重量 | 2.1 kg | |
| ケーブル長さ | 0.75 m (2.46 ft) UL AWM | |
| ケーシング | IP68, IK10 | |
| 安全認証 | IEC 62471, EN 50130-4, CE: EN61000-6-3, EN60598-1, EN60598-2-5, FCC Class B, EN60529 | |
| 湿度 | 90% | |
| 保証 | ５年 | |
| 付属アクセサリー | 金具 | U-Type Bracket (134 × 34 × 81.5 mm) |
| オプションの LED ソース (電源入力 24V DC/AC ±10%) | 940nm | CM48I8-1040 => CM48I9-1040 CM48I8-2040 => CM48I9-2040 CM48I8-4080 => CM48I9-4080 CM48I8-90120 => CM48I9-90120 |
| 白色LED 5000K | CM48I8-1040 => CM48W5-1040 CM48I8-2040 => CM48W5-2040 CM48I8-4080 => CM48W5-4080 CM48I8-90120 => CM48W5-90120 |
|
| 対応アクセサリ | 金具 | AM-219 デュアルCaMateイルミネーター用L型ブラケット CMA-B01：シングルCaMateイルミネーター用L型ブラケット CMA-B03：シングルCaMateイルミネーター用U型ブラケット |
| 取り付けキット | CMA-B04：シングル/デュアルCaMateイルミネーター用ウォールマウント・キット CMA-B05：Dual/Triple CaMateイルミネーター用ウォールマウントキット CMA-B06：Dual/Triple CaMateイルミネーター用ウォールマウントキット |
|
| 調整キット | CMA-A01：レーザーアライメントキット | |
| リモコン | CMA-E01 | |
| 電源 | HLG-60H-24。60W シングル出力スイッチング電源 |
