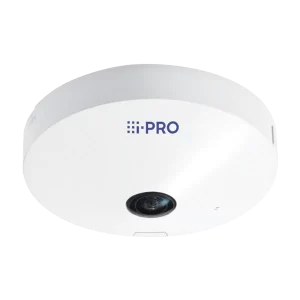

i-PRO WV-S4176UX
全方位カメラにAI プロセッサーを搭載しエッジAI処理を実現。高性能な魚眼レンズと独自の映像圧縮技術で、360°全方位をクリアに撮影。
ドームカメラについて、ブログでも詳しく紹介しております。
ドーム型カメラとは？その特長と利用例をご紹介！
概要
- 魚眼画像を最大30フレーム／秒で動画配信が可能
- 360°多彩な配信モードで全方位を監視
- ネットワークカメラ本体にAI機能を搭載
- AI音識別機能を搭載
- AI処理による物体検知と連携させたi-PRO社独自のスマートコーディング技術、インテリジェントオート(iA) 機能を搭載
- AIプロセッサーを活用する機能拡張ソフトウェアを 最大3つ同時に動作可能
特長
* 本商品はオープン価格です。
* ワイヤー取付金具付属、アタッチメント金具付属
* レンズ交換不可
* i-PRO株式会社製の商品です。
360°多彩な配信モードで全方位を監視
高性能魚眼レンズを搭載し、1台のカメラで360°全方位を画面の周辺部までクリアに撮影できます。また、カメラ側で歪み補正を施した多彩な撮像モード（パノラマ、ダブルパノラマ、4画PTZ、1画PTZ、4ストリーム（H.265/H.264））を搭載しています。
魚眼画像と補正画像の同時配信が可能なモードにも対応しています。
※1 ダブルパノラマ画像を使用する場合、通常の魚眼モードの時より、画像の中心が約45°左にずれています。設置の際の向きは、あらかじめ約45°左にずらしてから固定してください。
高解像度の魚眼画像を最大30フレーム／秒で動画配信が可能
H.265エンジン採用により、12MPモデル（WV-S4176UX）：2992×2992（約12メガピクセル）、5MPモデル（WV-S4156UX）：2192×2192（約5メガピクセル）の高解像度画像を最大30フレーム／秒で動画配信できます。
ネットワークカメラ本体にAI機能を搭載
・本機はAI機能を実現する専用のAIプロセッサーを内蔵し、カメラがとらえる画像の分析・解析をカメラ内部で実施することによって、システム全体の処理負荷を軽減できます。
・本機はAIプロセッサーを活用する機能拡張ソフトウェアを3つインストールできる構造を持ち、最大3つを同時に動作させることができます。機能拡張ソフトウェアとして「AI動体検知/AI人数カウント」と「AIプライバシーガード」の2種類を同時に提供します。
※ソフトウェアの種類と機能の詳細および対応機種一覧はサポートウェブサイトの管理番号【C0103】をご覧ください。
人の叫び声やガラスの破損音、クラクション、銃声、といった 種別ごとのAI音識別機能を搭載※2
新しくAI音識別機能を搭載し、人の叫び声やガラスの破損音、クラクション、銃声といった音を識別しアラーム通知することで、映像監視をより強化することを実現しました。
※2 AI音識別機能利用時の推奨マイクはサポートウェブサイトの「AI音識別用マイクの接続動作情報」をご覧ください。
i-PRO社独自のインテリジェントオート(iA)機能※3により、視認が厳しい環境での識別性を向上
シャッタースピード最適化で、移動する人や車の輪郭、ヘッドライトに照らされて光っているナンバープレートの識別を可能にしました。
※3 インテリジェントオート(iA)機能のうち顔優先レベル設定はありません。
AI処理による物体検知と連携させたi-PRO社独自のスマートコーディング技術※4を搭載し、更なる低ビットレート高画質ストリームを実現
・AI処理による物体検知と連携することで、物体検知領域、非検知領域の圧縮率を制御し、従来のスマートコーディング技術と比べデータ量を最大50%※5削減できます。
・顔や人、車両、二輪車を低圧縮に、それ以外の領域を高圧縮に制御することで、見たい部分の画質を保持したまま、データ量を削減します。
※4 検知物体以外の領域の圧縮率を上げ、検知物体の有無に応じてリフレッシュ間隔およびフレームレートを最適化することにより大幅に帯域削減する技術。
※5 圧縮効果は録画条件や撮影環境により異なります。本効果が得られるのは配信モードが可変ビットレートの場合のみです。
SDメモリーカードスロットを搭載
アラーム発生時やスケジュール設定、ウェブブラウザー画面からの手動操作で、SDメモリーカードにH.26５/H.264動画またはJPEG画像を保存できます（ダウンロード可能）。また、ネットワーク障害時にJPEG画像を保存することもできます。
暗号通信、改ざん検知を搭載することでセキュア性を向上
第3者機関（GMOグローバルサイン株式会社）発行の証明書をプリインストール。サイバーセキュリティの取り組みを強化。
※ GlobalSignのロゴは、GMOグローバルサインの商標または登録商標です。
図解
仕様
| 基本 | 屋内/屋外 | 屋内対応 |
|---|---|---|
| 電源 | DC12 V、PoE（IEEE802.3af準拠） | |
| 消費電力 | DC12 V：680 mA／約8.2 W PoE DC 48 V：180 mA／約8.6 W（クラス0機器） |
|
| 使用環境 | 使用温度範囲： －10 ℃ ～ ＋50 ℃ 使用湿度範囲：10 ％～90 ％（結露しないこと） |
|
| 保存環境 | 保存温度範囲： －30 ℃ ～ ＋60 ℃ 保存湿度範囲：10 ％ ～ 95 ％（結露しないこと） |
|
| モニター出力（調整用） | VBS ：1.0 V［p-p］／75 Ω、コンポジット信号 φ3.5 mmミニジャック（オーディオ出力端子）NTSCもしくはPAL出力可能（ソフトウェアで変更） |
|
| 外部I/O端子 | ALARM IN 1（アラーム入力1／自動時刻調整入力）1 端子 ALARM IN 2（アラーム入力2／アラーム出力）1 端子 ALARM IN 3（アラーム入力3／AUX 出力）1 端子 |
|
| 内蔵マイク | 無指向性エレクトレットコンデンサマイク | |
| オ－ディオ入力 | 【端子形状】 φ3.5 mmステレオミニジャック 【マイク入力時】 使用可能マイク：プラグインパワー方式（感度：－48 dB±3 dB（0 dB=1 V／Pa, 1 kHz）） 入力インピーダンス ：約2 kΩ 不平衡、 供給電圧：2.5 V±0.5 V 【ライン入力時】 入力インピーダンス ：約2 kΩ 不平衡、 供給電圧：2.5 V±0.5 V |
|
| オーディオ出力 | φ3.5 mmステレオミニジャック（モノラル出力） 出力インピーダンス：約600 Ω 不平衡、出力レベル：－20 dBV |
|
| 寸法 | ［最大径］φ150 mm／［高さ］49.5 mm | |
| 質量 | 約420 g | |
| 仕上げ | 本体：ABS樹脂 i-PRO ホワイト | |
| カメラ部 | 撮像素子 | 約1/2型CMOSセンサー |
| 有効画素数 | 約1240万画素 | |
| 走査面積 | 5.54 mm (H)×5.54 mm (V) | |
| 走査方式 | プログレッシブ | |
| 最低照度（カラー） | 0.3 lx（50IRE、F1.9、最長露光時間：OFF（1/30 s）、AGC：11） 0.02 lx（50IRE、F1.9、最長露光時間：最大16/30 s、AGC：11）※換算値 |
|
| 最低照度（白黒） | 0.2 lx（50IRE、F1.9、最長露光時間：OFF（1/30 s）、AGC：11） 0.01 lx（50IRE、F1.9、最長露光時間：最大16/30 s、AGC：11）※換算値 |
|
| インテリジェントオート（iA） | On／Off | |
| スーパーダイナミック | On／Off、0から31の範囲でレベル設定が可能 | |
| ダイナミックレンジ | 84 dB typ（. スーパーダイナミックOn、レベル31のとき） | |
| 最大ゲイン | 0から11の範囲でレベル設定が可能 | |
| 暗部補正 | 0から255の範囲でレベル設定が可能 | |
| 逆光／強光補正 | 逆光補正（BLC）／強光補正（HLC）／Off 0から31の範囲でレベル設定が可能（ワイドダイナミックレンジ/インテリジェントオートがOff 時のみ） |
|
| 霧補正 | On／Off 0から8の範囲でレベル設定が可能（インテリジェントオート、コントラスト自動調整がOff時のみ） |
|
| 光量制御モード | フリッカレス（50 Hz）／フリッカレス（60 Hz）／ELC | |
| 最長露光時間 | 【30 fpsモード】 最大1/10000 s、最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/120 s、最大1/100 s、最大2/120 s、最大2/100 s、最大3/120 s、最大1/30 s、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s 【25 fpsモード】 最大1/10000 s、最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大3/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s |
|
| 簡易白黒切換 | Off／Auto | |
| ホワイトバランス | ATW1／ATW2／AWC | |
| デジタルノイズリダクション | 0から255の範囲でレベル設定が可能 | |
| プライバシーゾーン | 有効／無効、ゾーン設定 最大8か所 | |
| 画面内文字表示 | On/Off、最大20 文字（アルファベット、漢字、ひらがな、カタカナ、数字、記号 | |
| 動作検知（VMD） | 有効／無効、4エリア設定可能 | |
| 妨害検知（SCD） | 有効／無効、1エリア設定可能 | |
| 音検知 | On/Off | |
| AI音識別 | 銃声、悲鳴、クラクション、ガラスが割れる音から選択可能 | |
| 取付角度調整 | ＋5°、0°、－5° | |
| レンズ部 | ズーム比 | ｘ1 |
| デジタルズーム | ｘ1、ｘ2、ｘ4の3段階から選択可能 | |
| 焦点距離（f） | 1.4 mm | |
| 最大口径比（F） | 1 ： 1.9 | |
| フォーカス範囲 | 0.5 m ～ ∞ | |
| 絞り範囲 | F1.9固定 | |
| 画角 | 水平：183°／垂直：183° | |
| ネットワーク部 | ネットワーク | 10BASE-T／100BASE-TX、RJ45コネクター |
| 画像解像度 H.265・H.264 JPEG（MJPEG） | ［天井 / 壁] 魚眼（最大30 fps / 25 fps） 2992×2992／2192×2192／1280×1280／640×640／320×320 4画PTZ（最大15 fps / 12.5 fps） 2560×1920／2048×1536／1600×1200／1280×960／800×600／VGA／QVGA 1画PTZ（最大15 fps / 12.5 fps） 2560×1920[6]／2048×1536／1600×1200／1280×960／800×600／VGA／QVGA ［ 天井 ］ ダブルパノラマ（最大15 fps / 12.5 fps） 2560×1440／1920×1080／1280×720／640×360／320×180 魚眼＋ダブルパノラマ（最大15 fps / 12.5 fps） （魚眼）2992×2992／2192×2192／1280×1280／640×640／ 320×320 （ダブルパノラマ）1280×720／640×360／320×180 魚眼＋4画PTZ（最大15 fps / 12.5 fps） （魚眼）2992×2992／2192×2192／1280×1280／640×640／ 320×320 （4画PTZ）1280×960／800×600／VGA／QVGA ４ストリーム （1画PTZ（4ストリーム））1280×960／800×600／VGA／QVGA（最大15 fps／12.5 fps） （4画PTZ）2560×1920／2048×1536／1600×1200／1280×960／800×600／VGA／QVGA（最大5 fps） ［ 壁 ］ パノラマ（最大15 fps / 12.5 fps） 2560×1440／1920×1080／1280×720／640×360／320×180 魚眼＋パノラマ（最大15 fps / 12.5 fps） （魚眼）2992×2992／2192×2192／1280×1280／640×640／ 320×320 （パノラマ）1280×720／640×360／320×180 |
|
| 画像圧縮方式 | H.265・H.264 配信モード ： 固定ビットレート／可変ビットレート／フレームレート指定／ ベストエフォート配信 フレームレート ： [30 fpsモード] 1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps*／20 fps*／30 fps* [25 fpsモード] 1 fps／3.1 fps／4.2 fps*／6.25 fps*／8.3 fps*／12.5 fps*／20 fps*／25 fps* ・フレームレートは、「ビットレート」に制限されます。「＊」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります。 ・ダイナミックレンジがレベル30以上に設定されている場合は15fps／12.5fpsに制限されます。 1クライアントあたりのビットレート ： 64 kbps／128 kbps*／256 kbps*／384 kbps*／512 kbps*／768 kbps*／1024 kbps*／1536 kbps*／2048 kbps*／3072 kbps*／4096 kbps*／6144 kbps*／8192 kbps*／10240 kbps*／12288 kbps*／14336 kbps*／16384 kbps*／20480 kbps*／24576 kbps*／–自由入力– ＊ビットレートは、「解像度」によって設定可能な範囲が異なります。 画質： ●固定ビットレート、フレームレート指定、ベストエフォート配信の場合 ： 動き優先／標準／画質優先 ●可変ビットレートの場合 ： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質 配信方式 ： ユニキャスト（ポート番号設定 ： オート）／ユニキャスト（ポート番号設定 ： マニュアル）／マルチキャスト JPEG（MJPEG） 画質選択 ： 0最高画質／1高画質／2／3／4／5標準／6／7／8／ 9低画質（0～9の10段階） 配信方式 ： PULL（静止画更新）／PUSH（MJPEG） 画像更新速度 ： [30 fpsモード] 0.1 fps／0.2 fps／0.33 fps／0.5 fps／1 fps／2 fps／3 fps／5 fps／6 fps／10 fps／12 fps／15 fps [25 fpsモード] 0.08 fps／0.17 fps／0.28 fps／0.42 fps／1 fps／2.1 fps／3.1 fps／4.2 fps／5 fps／8.3 fps／12.5 fps （JPEGとH.265／H.264同時動作時のJPEGフレームレートは制限あり） |
|
| スマートコーディング | GOP（Group of pictures）制御 On（Frame rate control）※／On（Advanced）※／On（Mid）／On（Low）／Off ※On（Frame rate control）、On（Advanced）は、H.265のみ対応 オートVIQS ： On／Off |
|
| 音声圧縮方式 | G.726（ADPCM）：16 kbps／32 kbps G.711：64 kbps AAC-LC：64 kbps／96 kbps／128 kbps |
|
| 配信量制御 | 制限なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／1024 kbps／2048 kbps／4096 kbps／6144 kbps／8192 kbps／10240 kbps／15360 kbps／20480 kbps／25600 kbps／30720 kbps／35840 kbps／40960 kbps／51200 kbps | |
| 対応プロトコル | IPv6 ：TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、SMTP、DNS、NTP、SNMP v1／v2／v3、DHCPv6、RTP、MLD、ICMP、ARP、 IEEE 802.1X、DiffServ IPv4 ：TCP／IP、UDP／IP、HTTP、HTTPS、SSL／TLS、RTSP、RTP、 RTP／RTCP、SMTP、DHCP、DNS、DDNS、NTP、 SNMP v1／v2／v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ、SRTP |
|
| セキュリティ | ユーザー認証、ホスト認証、HTTPS※、動画ファイルの改ざん検出※ ※証明書がプリインストールされています。 |
|
| 最大接続数 | 14※（カメラへ同時接続できるセッション数）※条件による | |
| マルチスクリーン | 同時に16台のカメラの画像を表示（自カメラ含む） | |
| SDXC／SDHC／SDメモリーカード（別売り） | SDXCメモリーカード ： 64 GB、128 GB、256 GB、512 GB SDHCメモリーカード ： 4 GB、8 GB、16 GB、32 GB、SDメモリーカード ： 2 GB （miniSDカード、microSDカードは除く） |
|
| 携帯端末／タブレット端末対応 | iPad／iPhone（iOS 8.0以降）、Android™端末 | |
| 対応OSとブラウザ | 対応OS | Microsoft Windows 10 / 8.1（日本語版） |
| 対応ブラウザ | Microsoft Edge、Firefox、Google Chrome |
