VIVOTEK CD9381-HNTV
5MP、2.8~8mm、10M 940nm IR、WDR Pro、SNV、IK10+
ドームカメラについて、ブログでも詳しく紹介しております。
ドーム型カメラとは？その特長と利用例をご紹介！
製品動画
SNV (Supreme Night Visibility)
VIVOTEKのSNV（Supreme Night Visibility）技術は、低照度下でも高品質のフルカラー監視映像を実現します
WDR
ダイナミックワイドレンジ（WDR）は、明暗差の大きい逆光などの条件でも画像の視認性を高め、重要なシーン監視での視認性を向上させることができます。
smart IR
VIVOTEK Smart IR テクノロジーは、IR 照明の強度を自動的に調整し、対象物が IR LED の近くにある場合でも、カメラが暗い状況で使用可能なビデオをキャプチャできるようにします。
smart stream
低帯域幅でのビデオ品質の向上
概要
- 30 fps @ 2560×1920
- Smart Stream III による H.265 圧縮技術
- SNV、WDR Pro、スマート IR
- 署名付きファームウェアとセキュア ブート
- 誤ったアラームを減らすためのスマートモーション検出
- サイバープロテクションのためのTrend Micro IoT Security
- 耐候性 IP6K9K/IP67 定格および耐衝撃性 IK10+ 定格ハウジング
- 最大10メートル離れた、目に見えない 940nm IR イルミネーターを内蔵
- 結紮防止設計、コーナードーム矯正施設カメラ
- 埋め込みマイク
特長
VIVOTEK の CD9381-HNTV は、刑務所や矯正施設向けに特別に設計された耐破壊ネットワーク カメラです。CD9381-HNTV は、5 メガピクセルの解像度で最大 30 fps、940 nm IR イルミネーター、双方向オーディオ、および利用可能なバリフォーカル レンズを備えており、現在入手可能な最も機能豊富な刑務所セル監視カメラです。CD9381-HNTV は、自傷行為や自殺の可能性を制限するための結紮防止設計を備えています。これは、刑務所、監房、精神科病棟、精神病院、矯正施設などの環境に必要な機能です。CD9381-HNTVは、結紮防止設計に加えて、広い範囲をカバーするように設計されています。セルの上隅に設置するように設計された CD9381-HNTV は、広角の水平 FOV (95°~41°) と垂直 FOV (69°~31°) の両方を備えており、長方形のセルを完全にカバーできます。WDR Pro が含まれており、可変照明が懸念される場合に画質を向上させ、SNV テクノロジを使用して、低照度条件下で高品質のフルカラー監視を生成します。これらの機能の組み合わせと内蔵マイクにより、矯正官、メンタルヘルス評価者、および刑務所警備員は、監督下にある人々のすべての活動を監視できます。

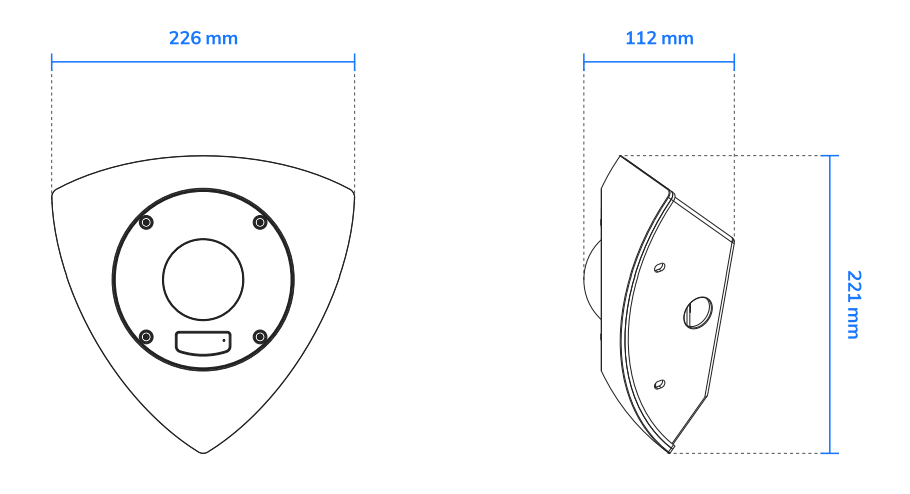

図解
仕様
| システム情報 | Model | CD9381-HNTV |
|---|---|---|
| CPU | Multimedia SoC (Sy stem-on-Chip) | |
| フラッシュ | 8 GB | |
| RAM | 2 GB | |
| カメラの機能 | イメージセンサー | 1/2.7型 プログレッシブ CMOS |
| 最大解像度 | 2560×1920 (5MP) | |
| レンズタイプ | モーター駆動、可変焦点、リモートフォーカス | |
| 焦点距離 | f = 2.8mm ~ 8 mm | |
| 開口部 | F1.8 ~ F2.78 | |
| アイリスタイプ | Fixed-iris | |
| 視野角 | 95° ~ 41°（水平方向） 69° ~ 31° (垂直) 126° ~ 53° (対角) |
|
| シャッター時間 | 1/5秒～1/32,000秒 | |
| WDR技術 | WDR Pro | |
| 昼／夜 | 対応 | |
| 取り外し可能なIRカットフィルター | 対応 | |
| IRイルミネーター | 不可視のIRイルミネーターを内蔵、Smart IRで最大10mまで有効、IR LED*2 (50IRE) | |
| 最低照度 | 0.085ルクス @ F2.1 (カラー) <0.005ルクス@F2.1(白黒) 0ルクス（IR照明点灯時) |
|
| チルト範囲 | 15° | |
| パン/チルト/ズーム機能 | ePTZ：48倍デジタルズーム（IEプラグインで4倍、内蔵で12倍） | |
| ストレージ | MicroSD/SDHC/SDXCカードへのシームレスな記録と、ネットワーク接続された ストレージ(NAS) | |
| インストール補助機能搭載 | リモートフォーカス、リモートズーム、Micro USB*。 *Wi-FiドングルとMicro Bコンバーターが必要です。 |
|
| 動画 | 動画圧縮 | H265, H264, MJPEG |
| 最大フレームレート | 30 fps @ 2560×1920 (WDR Pro on) 30 fps @ 2560×1440 (WDR Pro on) 60 fps @ 1920×1080 (WDR Pro off ) |
|
| 最大ストリーム | 3つのビデオストリーム（最大8プロファイルまで設定可能） | |
| S/N比 | 54 dB | |
| ダイナミックレンジ | 120dB | |
| ビデオストリーミング | 解像度、画質、ビットレートの調整可能、Smart Stream II | |
| 画像設定 | 一般設定：ビデオタイトルとタイムスタンプの表示、ビデオの向き（Fリップ、ミラー、回転)、昼夜設定 イルミネーター：イルミネーター、白飛び防止 画像設定：ホワイトバランス、画像調整（明るさ、コントラスト、彩度、シャープネス、ガンマカーブ) シーンモード（オート、デブラー）、露出：BLC、HLC、露出制御(露出レベル、アイリス調整、露出時間、ゲイン調整、アイリスモード）、AE スピード調整、WDR フォーカス：ズーム、フォーカス、プライバシーマスク、プロファイル設定 |
|
| オーディオ | オーディオ機能 | 双方向オーディオ(全二重) |
| 音声圧縮 | G.711, G.726 | |
| オーディオインターフェイス | 内蔵マイク 外部マイク入力 外部ライン出力 |
|
| 有効範囲 | 10m | |
| ネットワーク | ユーザー | 最大10クライアントのライブビューイング |
| セキュリティ | アクセスリスト、CSRF保護、ダイジェスト認証、HTTPS、IEEE 802.1x、パスワード保護、セキュアブート、署名付きファームウェア、トレンドマイクロIoTセキュリティ（ブルートフォース攻撃イベント、サイバー攻撃イベント、検疫イベント）、ユーザーアクセスログ、ユーザーアカウント管理 | |
| プロトコル | 802.1X, ARP, Bonjour, CIFS/SMB, DDNS, DHCP, DNS, FTP/SFTP, HTTP/HTTPS, ICMP, IGMPv 3, IPv 4, IPv 6, NTP, PPPoE, QoS (CoS/DSCP), RTSP/RTP/RTCP, SMTP, SNMP, SSL, TCP/IP, TLS 1.2, UDP, UPnP |
|
| インターフェイス | 10 ベース-T/100 ベース-TX イーサネット (RJ-45) * CAT5e、CAT6ケーブルは、3P/ETL規格に準拠した標準的なケーブルの使用を強く推奨します。 | |
| オンビフ | プロファイル G、S、T対応、仕様は www.onv if .org でご覧いただけます。 | |
| ソリューション・インテグレーション | スマートモーション検出 | 5窓ビデオモーション検出、人物検出、タイムフィルタリング |
| スマートVCA | スマートVCA（デフォールト、ライセンス内蔵） 侵入検知、うろつき検知、ラインクロス検知、無人物体検知。 顔検出、群集検出、走行検出 |
|
| VADPパッケージ | ディープラーニングVCA（スマート動体検知、スマートVCA）、トレンドマイクロIoT セキュリティ（3年間無料トライアル） |
|
| アラームとイベント | イベントトリガー | 音声検知、カメラいたずら検知、サイバーセキュリティイベント（ブルートフォースアタックイベント、サイバーアタックイベント、検疫イベント デジタル入力、手動トリガー、モーション検知、定期トリガー、録画通知、SDカード寿命、衝撃検知、システムステム 定期的トリガー、録画通知、SDカード寿命、衝撃検知、システム起動、筐体開放検知 ブート、ケーシングオープン検出 |
| イベントアクション | オーディオクリップ、デジタル出力、電子メール、HTTP、FTP、NAS サーバー、SD カードによるイベント通知 電子メール、HTTP、FTP、NASサーバー、SDカードによるファイルアップロード |
|
| 一般 | コネクター | デファルトI/O RJ-45ケーブルコネクター（10/100Mbps PoEネットワーク接続用 内蔵マイク マイクロUSB 音声出力（オプション） マイク入力（オプション） DC 12V電源入力 (オプション) AC 24V電源入力 (オプション) デジタル入力*1 (オプション) デジタル出力*1 (オプション) ((DO+: 12V, 50mA; DO-: 30V, オープンドレイン, 1A)) |
| LEDインジケーター | システム電源とステータス表示 | |
| 電源入力 | AC 24V*、DC 12V*、IEEE 802.3af PoE Class0 (電源冗長化) *I/Oケーブルが必要です。 |
|
| 消費電力 | PoE: 最大10.36/8.36 W (IR on/off ) DC 12V: 最大 9.96/7.96 W (IR on/off ) AC 24V: 最大 18/16 W (IR on/off ) |
|
| 外形寸法図 | 226 x 221 x 112 mm | |
| 重量 | 1.5 kg | |
| 証明書 | EMC: CE (EN 55032 Class A, EN 55035), UKCA (BS EN 55032: 2015 +A11: 2020, BS EN 55035: 2017 +A11: 2020), FCC (FCC Part 15 Subpart B Class A), RCM (AS/NZS CISPR 32 Class A), VCCI (VCCI-CISPR 32 Class A), ICES-003 Issue 7; Saf ety : UL (UL 62368-1), CB (IEC/EN 62368-1, IEC/EN 60950-22, IEC/EN 62471); Env ironment: IK10+ (IEC 60529), IP67 (IEC 60529), IP6K9K (ISO 20653); IA: BIS (IS 13252), BSMI (EMC: CNS 13438, Saf ety : CNS 14336-1) |
|
| 動作温度 | 開始温度： 0°C ~ 50°C (32°F ~ 122°F) 動作温度： -10°C ~ 55°C (14°F ~ 122°F) (IR off ) -10°C ~ 40°C (14°F ~ 113°F) (IR on) |
|
| 湿度 | 98% RH（非結露状態） | |
| 保証 | 36ヶ月 | |
| システム要件 | オペレーティングシステム | Microsof t Windows 10/8/7 Mac 10.12 (Chromeのみ) |
| ウェブブラウザ | Chrome 58.0 以降 インターネットエクスプローラ10/ 11 |
|
| その他のプレイヤー | VLC: 1.1.11 またはそれ以降 | |
| 付属のアクセサリー | 梱包内容 | クイックインストールガイド、L型レンチ、スクリューパック、防水アクセサリーパック、I/O ケーブル ケーブル、RJ45コネクタ付きイーサネットケーブル、取付ブラケット |
| DORI (EN62676-4規格) | ディテクト（25PPM/ 8PPF） | Wide: 65.8 m (215.72 ft) Tele: 144 m (472.40 ft) |
| 観測値（63PPM/19PPF） | Wide: 26.3 m (86.20 ft) Tele: 57.6m (188.90 ft) |
|
| レコグナイズ（125PPM/ 38PPF） | Wide: 13.1 m (43.04 ft) Tele: 28.8m (94.40 ft) |
|
| 識別（250PPM/ 76PPF） | Wide: 6.5 m (21.36 ft) Tele: 14.4m (47.20 ft) |
