VIVOTEK CD9381-HNVF2
5MP, 2.4mm, 10M 940nm IR, WDR Pro, SNV, IK10+
ドームカメラについて、ブログでも詳しく紹介しております。
ドーム型カメラとは？その特長と利用例をご紹介！
製品動画
SNV (Supreme Night Visibility)
VIVOTEKのSNV（Supreme Night Visibility）技術は、低照度下でも高品質のフルカラー監視映像を実現します
WDR
ダイナミックワイドレンジ（WDR）は、明暗差の大きい逆光などの条件でも画像の視認性を高め、重要なシーン監視での視認性を向上させることができます。
smart IR
VIVOTEK Smart IR テクノロジーは、IR 照明の強度を自動的に調整し、対象物が IR LED の近くにある場合でも、カメラが暗い状況で使用可能なビデオをキャプチャできるようにします。
smart stream
低帯域幅でのビデオ品質の向上
概要
- 30 fps @ 2560×1920
- スマートストリームⅢでH.265動画圧縮技術
- SNV（夜間視認機能）、WDR Pro および Smart IR
- 署名付きプロトコルとセキュアブート
- 誤報を減らすスマートモーション認識
- トレンドマイクロIoTセキュリティを標準保証期間内に提供
- 防塵防水P6K9K/IP67規格および耐衝撃性IK10+規格に準拠したハウジング
- 最大10mまで有効な不可視 940nm IR-LED搭載
- アンチリガチャー、矯正施設向けコーナードームカメラ
- マイク内蔵
特長
VIVOTEKのCD9381-HNVF2は矯正施設等への設置向けに特別に設計されたバンダルプルーフのネットワークカメラです。を搭載し、今日の市場において最も機能豊富な居房用ネットワークカメラです。また、CD9381-HNVF2はロープ等の引っ掛かりができないアンチリガチャー設計用途により外の使用を防ぎます。 CD9381-HNVF2は、交差点をカバーし、居房の上隅に設置するように設計されており、広角の水平FOV (最大124°) と垂直FOV (最大92°)により、長方形の室内を完全にまた、WDR Proを搭載し、照明の変化が見られる場所での調整を向上させるにつれて、SNV技術により低照度環境下でも高品質のフルカラーモニターを実現します。内蔵マイクを搭載し、より隙間のない監視を可能にします。
図解
仕様
| システム情報 | Model | CD9381-HNVF2 |
|---|---|---|
| CPU | Multimedia SoC (Sy stem-on-Chip) | |
| フラッシュ | 8 GB | |
| RAM | 2 GB | |
| カメラの機能 | イメージセンサー | 1/2.7型 プログレッシブ CMOS |
| 最大解像度 | 2560×1920 (5MP) | |
| レンズタイプ | 固定焦点 | |
| 焦点距離 | f = 2.4 mm | |
| 開口部 | F2.1 | |
| アイリスタイプ | Fixed-iris | |
| 視野角 | 124° （水平方向） 92° (垂直) 156° (対角) |
|
| シャッター時間 | 1/5秒～1/32,000秒 | |
| WDR技術 | WDR Pro | |
| 昼／夜 | 対応 | |
| 取り外し可能なIRカットフィルター | 対応 | |
| IRイルミネーター | 不可視のIRイルミネーターを内蔵、Smart IRで最大10mまで有効、IR LED*2 (50IRE) | |
| 最低照度 | 0.07ルクス @ F2.1 (カラー) <0.005ルクス@F2.1(白黒) 0ルクス（IR照明点灯時) |
|
| チルト範囲 | 0° | |
| パン/チルト/ズーム機能 | ePTZ：48倍デジタルズーム（IEプラグインで4倍、内蔵で12倍） | |
| ストレージ | MicroSD/SDHC/SDXCカードへのシームレスな記録と、ネットワーク接続された ストレージ(NAS) | |
| インストール補助機能搭載 | マイクロUSB *Wi-FiドングルとMicro Bコンバーターが必要です。 |
|
| 動画 | 動画圧縮 | H265, H264, MJPEG |
| 最大フレームレート | 30 fps @ 2560×1920 (WDR Pro on) 30 fps @ 2560×1440 (WDR Pro on) 60 fps @ 1920×1080 (WDR Pro off ) |
|
| 最大ストリーム | 3つのビデオストリーム（最大8プロファイルまで設定可能） | |
| S/N比 | 54 dB | |
| ダイナミックレンジ | 120dB | |
| ビデオストリーミング | 解像度、画質、ビットレートの調整可能、Smart Stream II | |
| 画像設定 | 一般設定：ビデオタイトルとタイムスタンプの表示、ビデオの向き（Fリップ、ミラー、回転)、昼夜設定 イルミネーター：イルミネーター、白飛び防止 画像設定：ホワイトバランス、画像調整（明るさ、コントラスト、彩度、シャープネス、ガンマカーブ) シーンモード（オート、デブラー）、露出：BLC、HLC、露出制御(露出レベル、アイリス調整、露出時間、ゲイン調整、アイリスモード）、AE スピード調整、WDR フォーカス：ズーム、フォーカス、プライバシーマスク、プロファイル設定 |
|
| オーディオ | オーディオ機能 | 双方向オーディオ(全二重) |
| 音声圧縮 | G.711, G.726 | |
| オーディオインターフェイス | 内蔵マイク 外部マイク入力 外部ライン出力 |
|
| 有効範囲 | 10m | |
| ネットワーク | ユーザー | 最大10クライアントのライブビューイング |
| セキュリティ | アクセスリスト、CSRF保護、ダイジェスト認証、HTTPS、IEEE 802.1x、パスワード保護、セキュアブート、署名付きファームウェア、トレンドマイクロIoTセキュリティ（ブルートフォース攻撃イベント、サイバー攻撃イベント、検疫イベント）、ユーザーアクセスログ、ユーザーアカウント管理 | |
| プロトコル | 802.1X, ARP, Bonjour, CIFS/SMB, DDNS, DHCP, DNS, FTP/SFTP, HTTP/HTTPS, ICMP, IGMPv 3, IPv 4, IPv 6, NTP, PPPoE, QoS (CoS/DSCP), RTSP/RTP/RTCP, SMTP, SNMP, SSL, TCP/IP, TLS 1.2, UDP, UPnP |
|
| インターフェイス | 10 ベース-T/100 ベース-TX イーサネット (RJ-45) * CAT5e、CAT6ケーブルは、3P/ETL規格に準拠した標準的なケーブルの使用を強く推奨します。 | |
| オンビフ | プロファイル G、S、T対応、仕様は www.onv if .org でご覧いただけます。 | |
| ソリューション・インテグレーション | スマートモーション検出 | 5窓ビデオモーション検出、人物検出、タイムフィルタリング |
| スマートVCA | スマートVCA（デフォールト、ライセンス内蔵） 侵入検知、うろつき検知、ラインクロス検知、無人物体検知。 顔検出、群集検出、走行検出 |
|
| VADPパッケージ | ディープラーニングVCA（スマート動体検知、スマートVCA）、トレンドマイクロIoT セキュリティ（3年間無料トライアル） |
|
| アラームとイベント | イベントトリガー | 音声検知、カメラいたずら検知、サイバーセキュリティイベント（ブルートフォースアタック、サイバーアタッ デジタル入力、手動トリガー、モーション検知、定期的トリガー、録画通知、SDカード寿命、衝撃検知、システム幹 定期的トリガー、録画通知、SDカード寿命、衝撃検知、システム起動、筐体開放検知 ブート、ケーシングオープン検出 |
| イベントアクション | オーディオクリップ、カメラリンク、デジタル出力、電子メール、HTTP、FTP/SFTP、NASサーバーによるイベント通知 サーバー、SDカード 電子メール、HTTP、FTP/SFTP、NAS サーバー、SD カードによるファイルアップロード |
|
| 一般 | コネクター | デファルトI/O RJ-45ケーブルコネクター（10/100Mbps PoEネットワーク接続用 内蔵マイク マイクロUSB 音声出力（オプション） マイク入力（オプション） DC 12V電源入力 (オプション) AC 24V電源入力 (オプション) デジタル入力*1 (オプション) デジタル出力*1 (オプション) ((DO+: 12V, 50mA; DO-: 30V, オープンドレイン, 1A)) |
| LEDインジケーター | システム電源とステータス表示 | |
| 電源入力 | AC 24V*、DC 12V*、IEEE 802.3af PoE Class0 (電源冗長化) *I/Oケーブルが必要です。 |
|
| 消費電力 | PoE: 最大10.36/8.36 W (IR on/off ) DC 12V: 最大 9.96/7.96 W (IR on/off ) AC 24V: 最大 18/16 W (IR on/off ) |
|

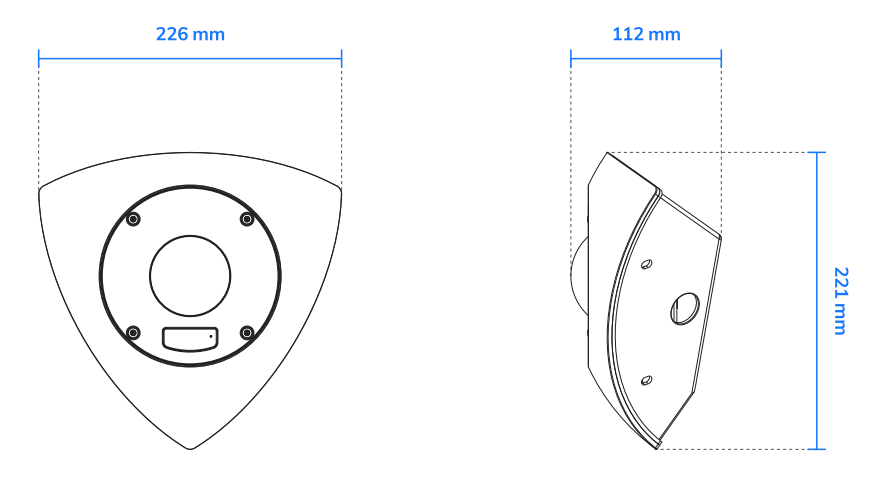

| 外形寸法図 | 226 x 221 x 112 mm | |
| 重量 | 1.5 kg | |
| 証明書 | EMC: CE (EN 55032 Class A, EN 55035), UKCA (BS EN 55032: 2015 +A11: 2020, BS EN 55035: 2017 +A11: 2020), FCC (FCC Part 15 Subpart B Class A), RCM (AS/NZS CISPR 32 Class A), VCCI (VCCI-CISPR 32 Class A), ICES-003 Issue 7; Saf ety : UL (UL 62368-1), CB (IEC/EN 62368-1, IEC/EN 60950-22, IEC/EN 62471); Env ironment: IK10+ (IEC 60529), IP67 (IEC 60529), IP6K9K (ISO 20653); IA: BIS (IS 13252), BSMI (EMC: CNS 13438, Saf ety : CNS 14336-1) |
|
| 動作温度 | 開始温度： 0°C ~ 50°C (32°F ~ 122°F) 動作温度： -10°C ~ 55°C (14°F ~ 122°F) (IR off ) -10°C ~ 40°C (14°F ~ 113°F) (IR on) |
|
| 湿度 | 98% RH（結露しないこと） | |
| 保証 | 36ヶ月 | |
| システム要件 | オペレーティングシステム | Microsof t Windows 10 Mac 10.12 (Chromeのみ) |
| ウェブブラウザ | Chrome 58.0 以降 | |
| その他のプレイヤー | VLC: 1.1.11 またはそれ以降 | |
| 付属のアクセサリー | 梱包内容 | クイックインストールガイド、L型レンチ、スクリューパック、防水アクセサリーパック、I/O ケーブル ケーブル、RJ45コネクタ付きイーサネットケーブル、取付ブラケット |
| DORI (EN62676-4規格) | ディテクト（25PPM/ 8PPF） | 47.9 m (157.20 ft) |
| 観測値（63PPM/19PPF） | 19.2m (62.80 ft) | |
| レコグナイズ（125PPM/ 38PPF） | 9.5 m (31.30 ft) | |
| 識別（250PPM/ 76PPF） | 4.7 m (15.50 ft) |
