VIVOTEK MA9322-EHTVL
20MP、調整可能なビュー、3.7~7.7mm、30M IR、WDR Pro、SNV
ドームカメラについて、ブログでも詳しく紹介しております。
ドーム型カメラとは？その特長と利用例をご紹介！
概要
- H.265 圧縮技術
- 4x 5MP 独立センサー、調整可能なビュー
- センサーあたり 12 fps @ 2688×1920 / センサーあたり 30 fps @ 2560×1440
- ハイコントラスト環境で最適な画質を実現する WDR Pro (120 dB)
- 暗い場所での SNV (最高の夜間視認性)
- 内蔵 IR イルミネーター、半径 30 メートルまで有効
- 耐候性 IP66 定格、耐衝撃性 IK10 定格、NEMA 4X ハウジング
- 内蔵マイク
特長
高品質の無制限のカバレッジ
IR イルミネーターを備えた 4 つの独立した 5MP CMOS センサーを搭載した MA9322-EHTVL ネットワーク カメラは、監視監視において最も柔軟性を提供できます。各センサーは、3.7 ～ 7.7 mm の電動フォーカス レンズと円形トラックに沿った 3 軸設計を利用して、360° の完全なカバレッジを実現します。MA9322-EHTVL には、取り外し可能な IR カット フィルターと WDR Pro テクノロジが装備されているため、カメラは高コントラストの照明環境で最適な画質と比類のない視認性を維持できます。
360° 極度の低照度可視性
昼夜を問わず、最大 30 メートルの IR 照明を追加することで、常に完全なビデオ セキュリティを提供します。さらに、SNV テクノロジーに加えて、暗い場所での視認性も問題になりません。
単一のマウント ポイントからの包括的なビデオ カバレッジ
MA9322-EHTVL は、単一の IP アドレスから包括的なビデオ カバレッジのあらゆる角度をキャプチャし、必要なカメラの数を減らし、設置時間とコストを節約します。

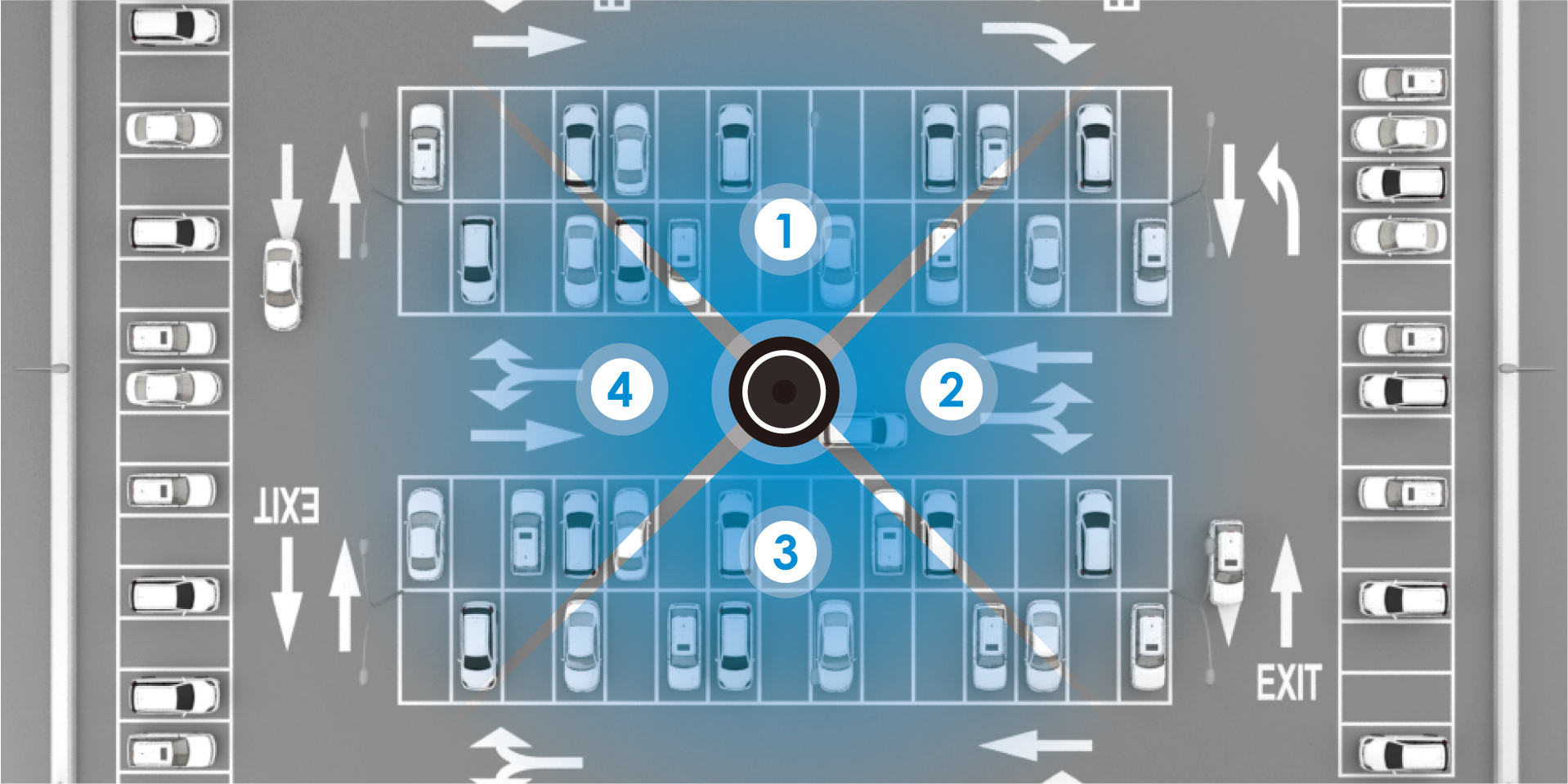

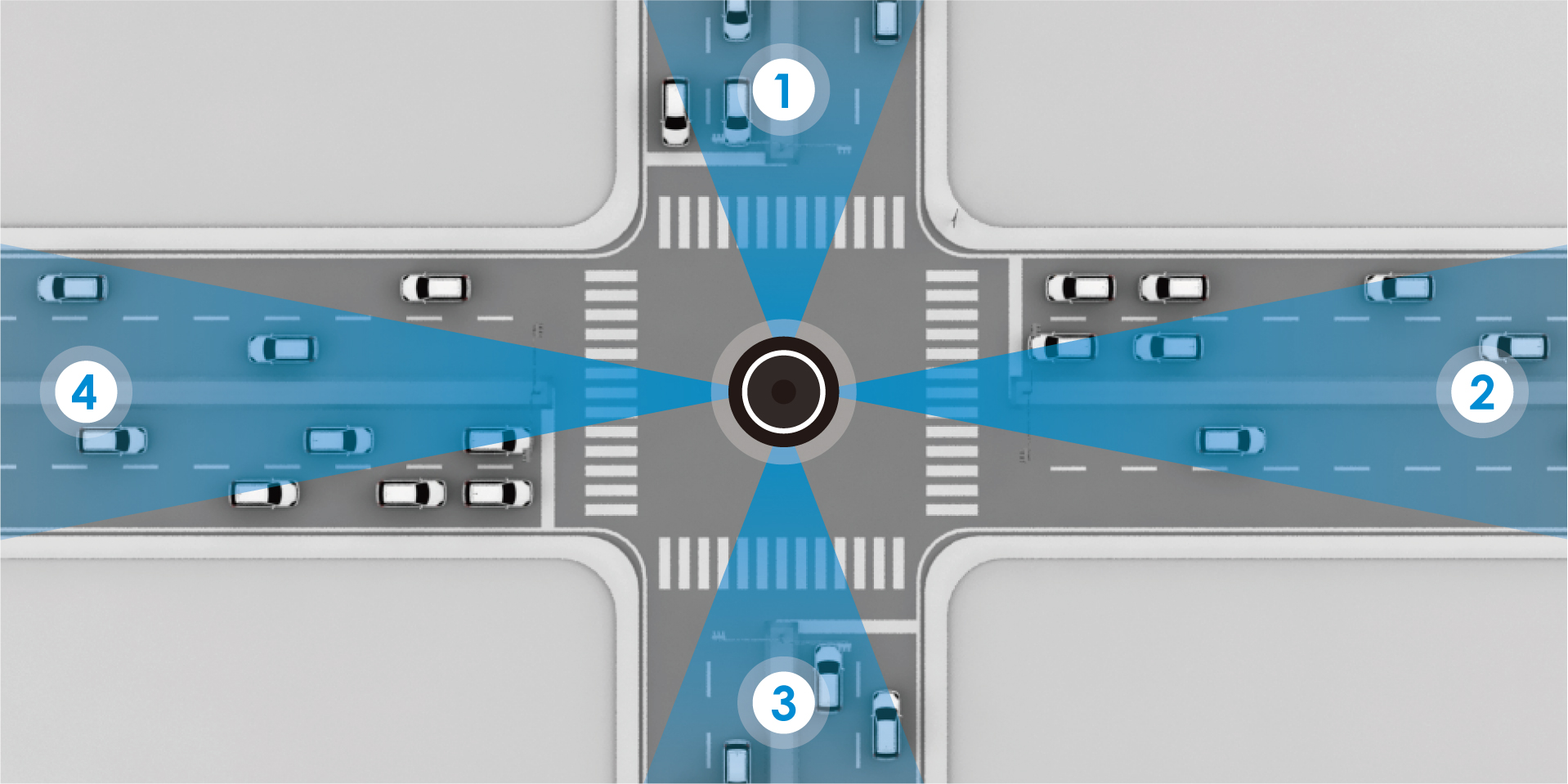

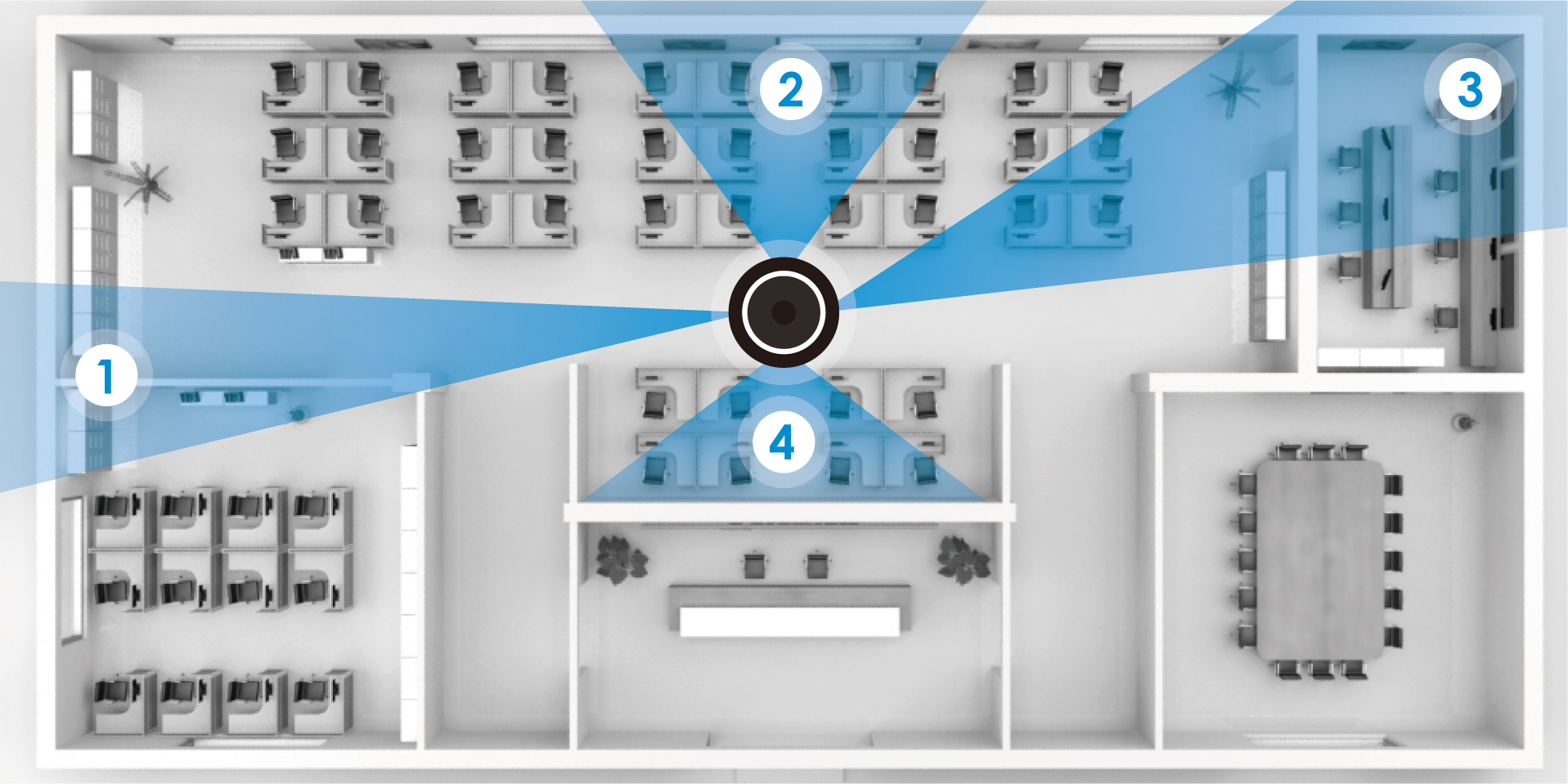

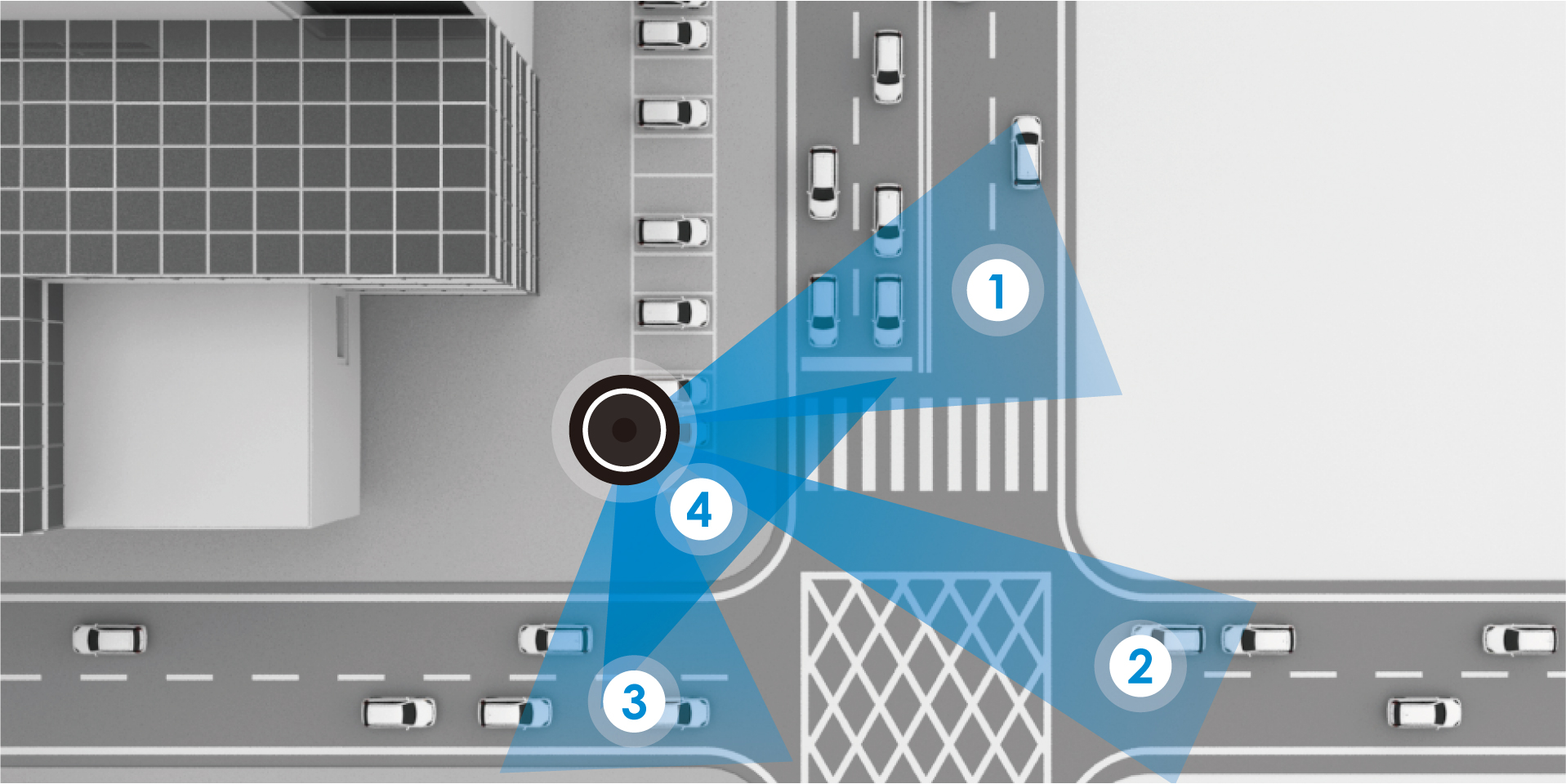

図解
仕様
| システム情報 | モデル名 | MA9322-EHTVL |
|---|---|---|
| CPU | マルチメディアSoC(System-on-Chip) | |
| フラッシュ | 1 GB | |
| RAM | 4 GB | |
| カ メラ機能 | イメージセンサー | 1/2.7″ プログレッシブCMOS |
| 最大解像度 | 2688×1920 (5MP) x 4 | |
| レンズタイプ | 電動バリフォーカル、 リモートフォーカス | |
| 焦点距離 | f = 3.7 ~ 7.7 mm | |
| F 値 | F1.9 ~ F2.9 | |
| アイリスタイ プ | Fixed-アイリス | |
| 画角 | 88.6°〜40.1°（水平方向） 61.2°～28.6°（垂直方向） 115.5°〜49.5°（対角線方向） |
|
| シャッター速度 | 1/5秒～1/32,000秒 | |
| WDR テクノロ ジー | WDR Pro | |
| デイナイト機能 | あり | |
| リムーバブルIRカットフィルタ | あり | |
| IR-LED | IRイルミネーター内蔵、Smart IRで最大30mまで照射可能。 | |
| 最低照度 | 0.035ルクス@F1.9(カラー) 0.005ルクス@F1.9（白黒） 0ルクス（IRイルミネーター点灯時 |
|
| チルト範囲 | 0°〜105°（各レンズ) | |
| 回転範囲 | 各レンズ±90 | |
| パン / チルト/ ズーム機能 | ePTZ：デジタルズーム48倍（IEプラグインで4倍、内蔵で12倍） | |
| ストレージ | MicroSD/SDHC/SDXCカードスロットへのシームレスな録画と NAS（ network-attached storage） への録画 | |
| 設置補助機能 | リモートフォーカス、リモートズーム | |
| ビデ オ | 動画圧縮方式 | H.265、H.264、MJPEG |
| 最大解像度／フレームレート | 12 f ps @ (2688×1920) x 4 30 f ps @ (2560×1440) x 4 |
|
| 最大ストリーム数 | 1チャンネルあたり2つの同時ストリーム*、最大合計13プロフィル * ストリーム1：2688×1920、2560×1920、2160×1536、2048×1536、1680×1200、1600×1200、 1344×960、1280×960、672×480、640×480 * ストリーム2：1280×960, 672×480, 640×480 |
|
| S/N 比 | 60.4 dB | |
| ダイナミックレンジ | 120 dB | |
| ビデオストリーミング | 解像度、品質、ビットレート一定制御を調整可能。 | |
| 画像設定 | 一般設定：映像タイトル・タイムスタンプ表示、映像方向（Fリップ、ミラー）、デイナイト設定、イルミネーター：イルミネーター、露出補正、画像設定：ホワイトバランス、画像調整（明るさ、コントラスト、彩度、シャープネス、ガンマカーブ）、デフオーグ、3DNR、HLM、露出：BLC、HLC、露出制御（露出レベル、アイリス調整、露出時間、ゲインコントロール）、AEスピード調整、WDR、プライバシーマスク、スケジュールプロファイルの設定 | |
| オーディオ | オーディオ機能 | 双方向オーディオ（全二重） |
| オーディオ圧縮 | G.711、G.726 | |
| オーディオインターフェース | マイク内蔵 外部マイク入力※1 外部ライン出力※1 * AO-006ケーブルが必要です。 |
|
| 有効範囲 | 5 m | |
| ネットワーク | ユーザー数 | 最大20名までのライブビューイングが可能 |
| セキュリティ | アクセスリスト、CSRF 保護、ダイジェスト認証、HTTPS 、IEEE 802.1x、パスワード 保護、セキュアブート、署名付き ファームウェア 、 トレンドマイクロ IoTセキュリティ（ ブルートフォース攻撃イベント、サイバー攻撃イベント、不正接続隔離イベント） 、ユーザーアクセスログ、ユーザーアカウント管理 | |
| プロトコル | 802.1X、ARP、Bonjour、CIFS/SMB、DDNS、DHCP、DNS、FTP/SFTP、HTTP/HTTPS、ICMP、 IGMPv 3、IPv 4、IPv 6、NTP、PPPoE、QoS（CoS/DSCP） 、RTSP/RTP/RTCP、SMTP、SNMP、SSL、 TCP/IP、TLS 1.2、UDP、UPnP | |
| インターフェース | 10 Base-T/100 Base-TX Ethernet（RJ-45） CAT5e およびCAT6 ケーブルの利用を推奨 | |
| ONVIF | プロファイルG、S、T対応、詳細は www.onv if .orgを参照 | |
| AI映像解析 | コンピュートキャパシティ | CNNアクセラレーション ・ モジュールを内蔵 |
| ビジョンオブジェクト解析 | オブジェクト検出： 人物、車両(4輪、2輪)； 属性抽出： 人（ 性別、服装の色、 カバン 、帽子） 、乗り物（ 自転車、バス、 車、バイ ク、 トラック、車体の色） ；Re-Search 抽出、経路抽出 | |
| 対応するイベント | スマートモーション検知 （ 最大5つのウィンドウが設定可能なビデオ動体検知、人の検知、時刻フィルタ） 、 Smart VCA（ 侵入検知、徘徊検知、ライン跨ぎ検知、顔検出、置き去り検知、持ち去り検知、顔検出、群衆検知、逃走検 知、駐車検知＊、条件付き侵入検知＊） ＊ライセンスが必要です 。無償のトライアルライセンスについては 、https://license.v iv otek.com/にアクセスしてください。 | |
| AIによる画像補正 | Smart IR III | |
| アプリケーショ ン | ディープラーニ ン グVCA（ スマートモーション検知、Smart VCA） | |
| ソリューションインテグレーション | VADPパッケージ | Stratocast、 トレンドマイクロ IoT セキュリティ（ 3年間の無料試用期間） |
| アラームおよびイベント | アラームトリガー | 音声検知*、カメラいたずら検知、デジタル入力*、マニュアルトリガー、モーション検出、定期的なトリガー、記録通知、SDカードの寿命、システムブート * AO-006ケーブルが必要です。 |
| イベントアクショ ン | オーディオクリップ*、カメラリンク、デジタル出力、電子メール、HTTP、FTP、NASサーバー、SDカードで通知することができます。 メール、HTTP、FTP、NASサーバー、SDカードによるファイルアップロード。 * AO-006ケーブルが必要です。 |
|
| 一 般 | コネクタ | 10/100/1000MbpsのPoEネットワーク接続用RJ-45ケーブルコネクタ。 オーディオ入力*。 音声出力※1 AC 24V電源入力*。 デジタル入力※1 デジタル出力※1 * AO-006ケーブルが必要です。 |
| LEDインジケータ | システム電源および動作状態の表示 | |
| 電源入力 | AC 24V IEEE 802.3 at PoE |
|
| 消費電力 | AC： 最大 25 W PoE： 最大 25 W |
|
| 外形寸法 | Ø 267×114 mm (本体) Ø 275×118 mm (ブラケット付き) |
|
| 質量 | 2.7 kg | |
| 認証 | EMC：CE（EN55032 Class A、EN55024）、FCC（FCC Part 15 Subpart B Class A）、RCM（AS/NZS CISPR 32 Class A）、VCCI（VCCI-CISPR 32 Class A）；UKCA, ICES-003 issue 7; 安全性：UL（UL 62368-1）、CB（IEC/EN 62368-1、IEC/EN 60950-22、IEC/EN 62471） 環境性能 IK10（IEC 62262）、IP66（IEC 60529）、NEMA（NEMA 250 Ty pe 4X) |
|
| 動作温度 | 動作温度：-30℃～50℃（-22°F～122°F） 使用温度： -40°C ~ 50°C (-40°F ~ 122°F) |
|
| 湿度 | 90% | |
| 保証 | 36ヶ月 | |
| システム要件 | OS | Microsoft Windows 10 Mac 10.12（Chromeのみ） |
| ブラウザ | Chrome 58.0 以上 | |
| その他再生プレーヤー | VLC： 1.1.11 以上 | |
| 同梱付属品 | パッケージ内容 | クイックインストールガイド、アライメントシール、乾燥剤袋、スクリュードライバー、ネジパック |
