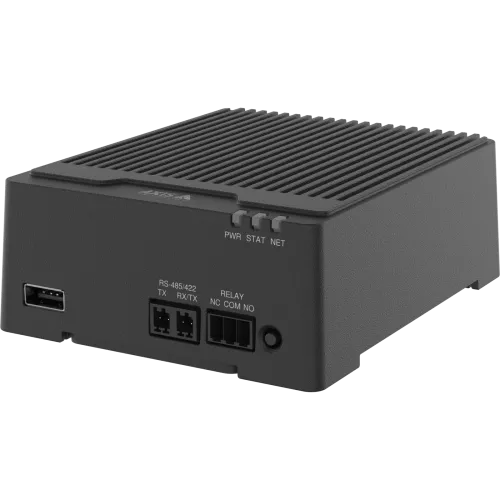

AXIS D3110 Mk II コネクティビティハブ
安全なセンサーとオーディオの統合
概要
- 8つの監視付き構成可能I/O
- オーディオ入力ポート2つ、オーディオ出力ポート1つ
- VAPIX®、MQTT、SIP統合
- AXIS Audio Analyticsがプリインストール
- Axis Edge Vault による組み込みのサイバーセキュリティ
特長
AXIS D3110 Mk IIは、センサーと音声機能を、そのような機能を備えていない、あるいは追加の機能を必要としないネットワークビデオシステムに統合することを可能にします。Axisのエンドツーエンドソリューションに最適で、ネットワークセキュリティを損なうことなく、シーン認識能力を向上させます。
幅広いセンサー互換性
AXIS D3110 Mk IIは、8つの監視付き設定可能I/O、RS485/RS422ポート、リレー、そして2つの音声入力ポートを備え、幅広い非視覚センサーを統合できます。例えば、ドアスイッチ、煙探知器、温度センサー、ガラス破損検知器などを接続し、システム内のアラームやイベントをトリガーできます。また、モーションセンサーを設定してライブ音声ストリームをトリガーすることも可能です。2つの音声入力ポートと1つの音声出力ポートにより、システムに音声機能を追加できます。
動画を超えた認知のための音声
AXIS D3110 Mk IIは、視覚的な監視が適切でない場所や、音声による状況把握を強化したい場合に最適です。ノイズ抑制を強化するボイスエンハンスメントと、マイク感度が低い場合に自動ゲインコントロール機能により、高音質を実現します。10バンドイコライザーにより、特定の周波数帯域をフィルタリングできます。マイクと併用することで、双方向通話も可能です。さらに、AXIS Audio Analyticsにより 、視覚的な表示がない場合でも通知が届きます。
安全で柔軟な統合
AXIS D3110 Mk IIは、 VAPIX®、 MQTT、 SIPをサポートし 、Axisのエンドツーエンドソリューションへの安全かつシームレスな統合を実現します。さらに、ハードウェアベースのサイバーセキュリティプラットフォームであるAxis Edge Vaultがデバイスを保護し、機密情報を不正アクセスから保護します。また、FIPS 140-3レベル3認定の安全な暗号鍵保管と運用により、安全な鍵保管を実現します。

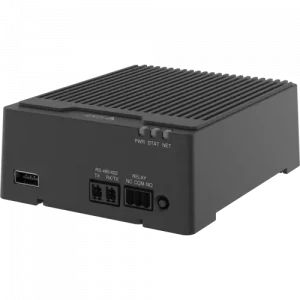

図解
仕様
| システムオンチップ (SoC) | モデル | NXP i.MX 8M Nano |
|---|---|---|
| メモリー | 1024 MB RAM、1024 MBフラッシュ | |
| 音声 | 音声機能 | 自動ゲインコントロール 音声入力用10バンドグラフィックイコライザー ボイスエンハンサー |
| 音声ストリーミング | 双方向、全二重 単方向 – スピーカーのみ 単方向 – マイクのみ |
|
| 音声入力 | 入力1 : 外部マイクロフォン入力またはライン入力 (バランス型またはアンバランス型)、デジタル音声入力(オプションで12Vリングパワー対応)
入力2 : 外部マイクロフォン入力またはライン入力 (バランス型またはアンバランス型)マイク電源5V (チップ)、ファントム電源12V (チップ/リング)、デジタル入力用リング電源12V (リング) |
|
| 音声出力 | ライン出力 | |
| 音声エンコーディング | AAC-LC 8/16/32/48 kHz、G.711 PCM 8 kHz、G.726 ADPCM 8 kHz、Axis µ-law 16 kHz、Opus 8/16/48 kHz | |
| 音声管理 | AXIS Audio Manager Edge | 内蔵機能 : – 最大200台のスピーカーを20のゾーンに分割できるゾーン管理。 – 音楽およびライブ/事前録音されたアナウンスのコンテンツ管理。 – コンテンツをいつ、どこで再生するかを決定するスケジューリング。 – 緊急メッセージがスケジュールに割り込むようにするコンテンツの優先順位付け。 – システムエラーのリモート検知のための健全性監視。 – どの機能にどのユーザーがアクセスできるかを制御するユーザー管理。 詳細については、axis.com/products/axis-audiomanager-edge/supportのデータシートを参照してください |
| AXIS Audio Manager Center | AXIS Audio Manager Centerは、マルチサイトシステムのリモートアクセスと管理のためのクラウドサービスです。 仕様については、axis.com/products/axis-audiomanager-center/supportのデータシートを参照してください |
|
| I/Oインターフェース | 設定可能I/O | アース付き6ピンコネクター x2、12V (最大50 mA)、設定可能な状態監視I/O x4 |
| リレー | SPDTリレー x1、ターミナルブロック、最大1A、最大 30V DC | |
| RS485 | RS485またはRS422 半二重/全二重、最大460.8 kbps | |
| ネットワーク | ネットワークプロトコル | IPv4、IPv6 USGv6、ICMPv4/ICMPv6、HTTP、HTTPS、HTTP/2、TLS、QoS Layer 3 DiffServ、FTP、SFTP、CIFS/SMB、SMTP、mDNS (Bonjour)、UPnP®、SNMP v1/v2c/v3 (MIB-II)、DNS/DNSv6、DDNS、NTP、NTS、RTSP、RTP、SRTP/RTSPS、TCP、UDP、IGMPv1/v2/v3、RTCP、ICMP、DHCPv4/v6、ARP、SSH、LLDP、CDP、MQTT v3.1.1、Secure syslog (RFC3164/5424、UDP/TCP/TLS)、リンクローカルアドレス(設定不要) |
| システムインテグレーション | アプリケーションプログラミングインターフェース | VAPIX®、AXIS Camera Application Platform (ACAP) など、ソフトウェア統合のためのオープンAPI (仕様についてはaxis.com/developer-communityを参照)。 ワンクリックによるクラウド接続 Voice over IP (VoIP) システム、ピアツーピア、またはSIP/PBXと統合するためのSession Initiation Protocol(SIP) のサポート |
| イベント条件 | 音声：音声クリップ再生 音声分析機能：閾値以上の音声レベル、ガラス破損検知、悲鳴検知、叫び声検知 呼び出し：状態、状態変化 装置状態：動作温度範囲超過/動作温度範囲未満/動作温度範囲内、IPアドレスのブロック/削除、ライブストリーム有効、ネットワーク接続断絶、新規IPアドレス、リングパワー過電流保護、システムの準備完了 デジタル音声：デジタル信号にAxisメタデータが含まれている、デジタル信号のサンプリングレートが無効、デジタル信号がない、デジタル信号OK エッジストレージ：録画中、ストレージの中断、ストレージの健全性に関する問題を検出 I/O：デジタル入力がアクティブ、デジタル出力がアクティブ、手動トリガー、仮想入力がアクティブ MQTT：MQTTクライアント接続、ステートレス スケジュールおよび繰り返し：スケジュール |
|
| イベントアクション | 音声クリップ：音声クリップの再生、ルール有効時の音声クリップの再生、音声クリップの再生停止 呼び出し：呼び出しへの応答、SIP呼び出しの終了、SIP呼び出し I/O：I/Oを一度切り替え、ルールがアクティブな間にI/Oを切り替え LED：ステータスLEDを点滅、ルールがアクティブな間にステータスLEDを点滅 MQTT：MQTT公開メッセージを送信 通知：HTTP、HTTPS、TCP、電子メール 録音：音声を記録、ルールが有効な間に音声を録音 セキュリティ：設定の消去 SNMPトラップメッセージ：送信、ルールがアクティブな間に送信 |
|
| サプライチェーン | TAA準拠 | |
| EMC | EN 55035、EN 55032 Class A、EN 50121-4、EN 50130-4、EN 61000-3-2、EN 61000-3-3、EN 61000-6-1、EN 61000-6-2、IEC 62236-4 オーストラリア/ニュージーランド : RCM AS/NZS CISPR 32 Class A カナダ : ICES(A)/NMB(A) 日本 : VCCI Class A 韓国 : KS C 9835、KS C 9832 Class A 米国 : FCC Part 15 Subpart B Class A |
|
| 安全性 | CAN/CSA-C22.2 No62368-1、IEC/EN/UL 62368-1 | |
| 環境 | UL 2043 (プレナム定格)、IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-6、IEC 60068-2-14、IEC 60068-2-27、IEC 60068-2-64、IEC/EN 60529 IP30 | |
| ネットワーク | NIST SP500-267 | |
| サイバーセキュリティ | ETSI EN 303 645、BSI IT Security Label、FIPS 140 | |
| サイバーセキュリティ | エッジセキュリティ | ソフトウェア: 署名付きOS、総当たり攻撃による遅延からの保護、ダイジェスト認証、OAuth 2.0 RFC6749 クライアントクレデンシャルフロー/OpenID認証コードフローによるADFSアカウント一元管理、パスワード保護、Axis暗号モジュール (FIPS 140-2レベル1)
ハードウェア: Axis Edge Vaultサイバーセキュリティ |
| ネットワークセキュリティ | IEEE 802.1X (EAP-TLS、PEAP-MSCHAPv2)、IEEE 802.1AR、HTTPS/HSTS、TLS v1.2/v1.3、Network Time Security (NTS)、X.509証明書PKI、ホストベースのファイアウォール | |
| 文書化 | AXIS OSハードニングガイド Axis脆弱性管理ポリシー Axisセキュリティ開発モデル AXIS OSソフトウェア部品表 (SBOM) ドキュメントをダウンロードするには、axis.com/support/cybersecurity/resourcesにアクセスしてください。 Axisのサイバーセキュリティのサポートの詳細については、axis.com/cybersecurityにアクセスしてください。 |
|
| 概要 | ケーシング | IP30規格に準拠したアルミニウム製ケース カラー：黒 NCS S 9000-N |
| 取付 | AXIS T91A03 DIN Clip A 取付ブラケット |
|
| 電源 | Power over Ethernet (PoE) IEEE 802.3af/802.3at Type 1 Class 3、標準3 W、最大9.53 W または 10～28 V DC、標準3 W、最大9.0 W |
|
| コネクター | 音声：3.5 mm入力×2、3.5 mm出力×1 データ転送：USB 2.0 タイプA×1、最大負荷500 mA、 対応USBクラス：HID, Audio, Audio/Video Devices I/O：6ピンターミナルブロック×2 (設定可能な状態監視I/O×4用) I/O：リレー×1、ターミナルブロック ネットワーク：シールド付きRJ45 10BASE-T/100BASETX PoE×1 電源：DC入力ターミナルブロック シリアル通信：RS485/RS422、2個、2ポジション、全二重、ターミナルブロック |
|
| ストレージ | microSD/microSDHC/microSDXCカードに対応 SDカード暗号化に対応 (AES-XTS-Plain64 256bit) NAS (Network Attached Storage) への録画 推奨されるSDカードとNASについては、axis.comを参照 |
|
| 動作温度 | 温度 : -40 ℃ ～ 70 ℃（-40 °F ～ 158 °F） 起動温度 : -20 ℃ (-4 °F) 湿度 : 10～85% RH (結露不可) |
|
| 保管条件 | 温度 : -40℃～70℃ (-40 °F～158 °F) 湿度 : 5～95% RH(結露不可) |
|
| 重量 | 445 g (0.98 lb) | |
| パッケージ内容 | インストールガイド、接続ハブ、コネクターキット | |
| オプションアクセサリー | AXIS T91A03 DIN Clip A、AXIS TD3901 Strain Relief AXIS T8351 Mk II Microphone 3.5 mm、AXIS C8310 Volume Controller AXIS Surveillance Card その他のアクセサリーについては、axis.com/products/axis-d3110-mkii#compatible-productsをご覧ください |
|
| 言語 | 英語、ドイツ語、フランス語、スペイン語、イタリア語、ロシア語、中国語 (簡体字)、日本語、韓国語、ポルトガル語、ポーランド語、中国語 (繁体字)、オランダ語、チェコ語、スウェーデン語、フィンランド語、トルコ語、タイ語、ベトナム語 | |
| 保証 | 5年保証、axis.com/warrantyを参照 | |
| サステナビリティ | 物質管理 | PVC不使用、BFR/CFR不使用 (JEDEC/ECA標準JS709に準拠) RoHS、EU RoHS指令2011/65/EUおよび2015/863、規格EN IEC 63000:2018に準拠 REACH (EC) No 1907/2006に準拠。SCIP UUIDについては、echa.europa.euを参照 |
| 材質 | OECDガイドラインに従って紛争鉱物について検査済み Axisの持続可能性の詳細については、axis.com/aboutaxis/sustainabilityにアクセスしてください。 |
|
| 環境責任 | axis.com/environmental-responsibility Axis CommunicationsはUN Global Compactの署名企業です (詳細についてはunglobalcompact.orgを参照) |
