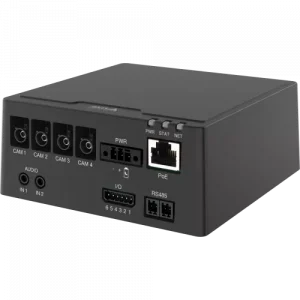

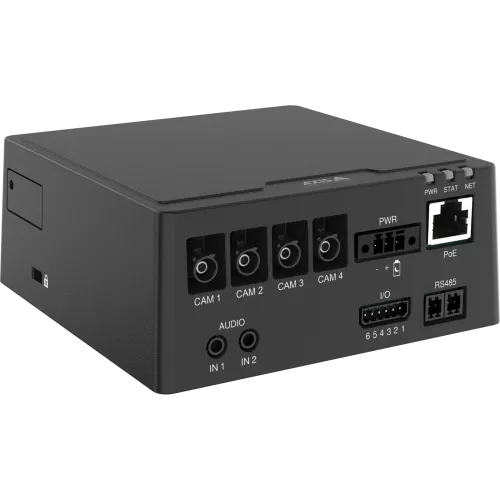

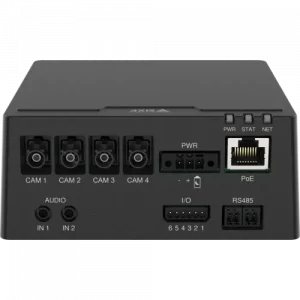

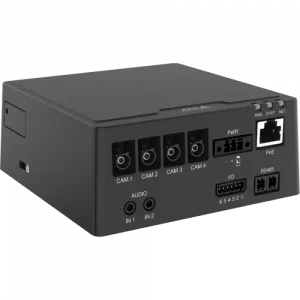

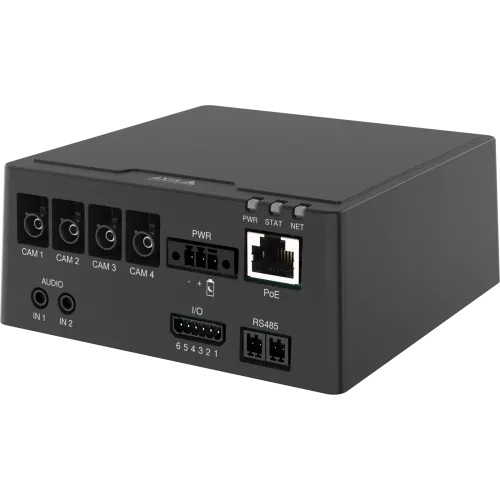

AXIS F9114-R Mk II メインユニット
AIベースの4チャンネルのユニットで高振動環境にも対応
モジュラー型カメラについて、ブログでも詳しく紹介しております。
モジュラーとは？モジュラー型カメラをわかりやすく解説！
概要
- 12/15フレーム/秒で、最大4Kの4チャンネルメインユニット
- 柔軟で堅牢な設計とFAKRAコネクター
- 強力な分析機能をサポート
- 制御されたシャットダウンを備えたイグニッションコントロール機能
- Axis Edge Vaultによる内蔵サイバーセキュリティ
特長
この堅牢な4チャンネルのメインユニットは、高振動環境に最適です。AI駆動で、エッジでのディープラーニングに基づく高度な分析機能をサポートします。Axis Edge Vaultは、デバイスを保護するハードウェアベースのサイバーセキュリティプラットフォームを提供します。
フレキシブル＆すぐれた費用対効果
このメインユニットは、1チャンネルあたり12/15フレーム/秒で、最大4Kのチャンネルを4つ提供します。複数のセンサーユニットから選択できるため、ニーズに応じて最大4つの異なるセンサーユニットを同時に組み合わせることができます。また、このメインユニットにより、従来のカメラソリューションと比較して総所有コストを削減することができます。たとえば、ビデオ管理ソフトウェア (VMS) ライセンスは4つではなく、1つのみ必要となります。さらに、H.264/H.265対応のZipstreamにより、帯域幅とストレージの要件が大幅に低減されます。また、ストレージプロファイルを有効にすると、VMSに関係なくビデオストレージに最適なレベルのZipstreamを利用できます。
貴重な洞察を得る
ディープラーニング処理ユニット (DLPU) を搭載しているこのAI駆動のメインユニットにより、高度な機能と強力な分析機能をエッジで実行できます。たとえば、プリインストールされているAXIS Object Analyticsで、人物や車種を検知、分類、追跡、計数することができます。また、このDLPUは有用なメタデータを提供するため、このメタデータを活用して、ライブビデオや録画ビデオのフォレンジック検索を効率的に行うことができます。AXIS Sensor Metrics Dashboardがプリインストールされているため、内蔵の加速度計センサー、Modbusの外部センサー、GPSデバイスなど、接続されたデバイスから情報を収集することができます。さらに、このメインユニットには、将来の用途に備えてUSBポートが内蔵されています。

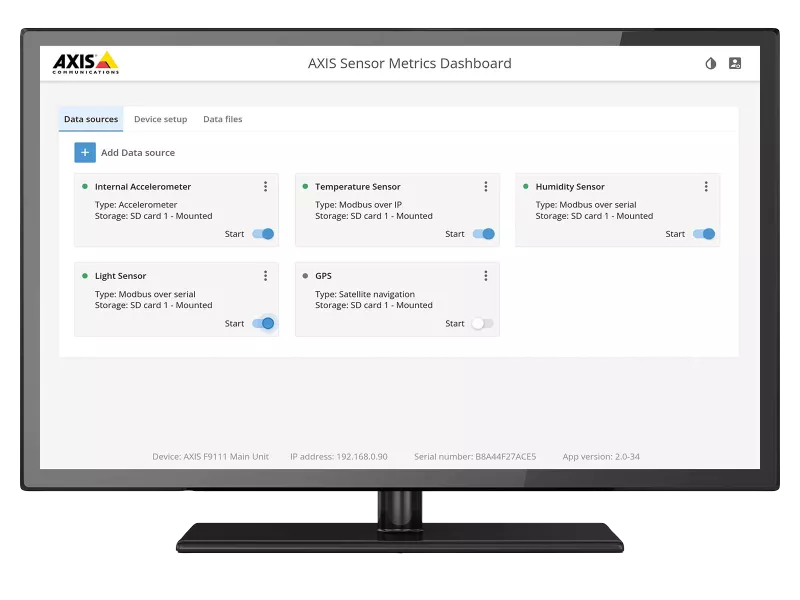

センサー データ収集用にプリインストールされた AXIS Sensor Metrics Dashboard は、データを本体の SD カードに直接保存します。
徹底的な保護
堅牢な設計のこの4チャンネルのメインユニットは、衝撃や振動への耐性が高いため、振動の多い環境に最適です。FAKRAコネクターはケーブルとの緊密な接続を提供し、耐久性の高い設置を実現します。ハードウェアベースのサイバーセキュリティプラットフォームのAxis Edge Vaultが搭載されており、デバイスを保護し、不正アクセスから機密情報を守ります。また、FIPS 140-2レベル2認証済みの安全な暗号化キーストレージと動作を提供します。さらに、緊急車両やバスに設置すると、制御されたシャットダウンを備えたイグニッションコントロール機能により、車両のバッテリーの消耗を抑制することができます。

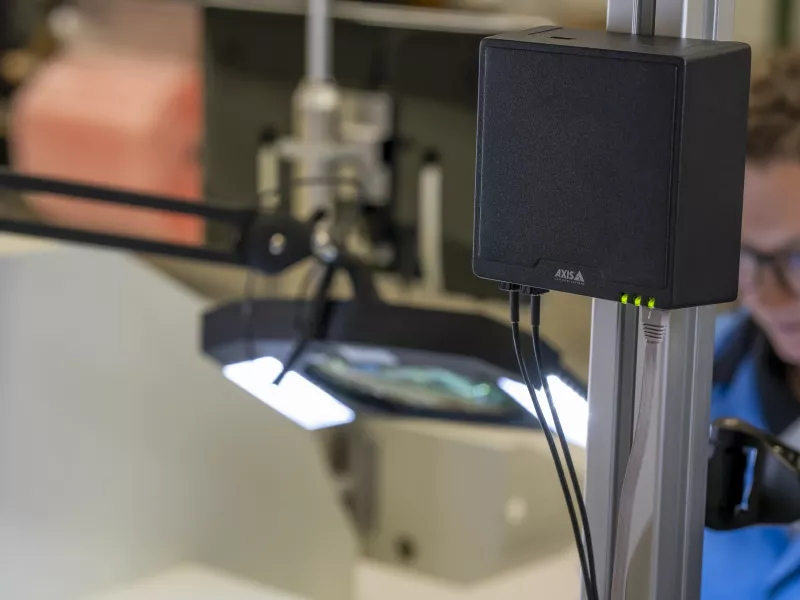

AXIS F9114-R Mk II Main Unitの堅牢な設計は、産業用アプリケーションなどの高振動環境に適しています。

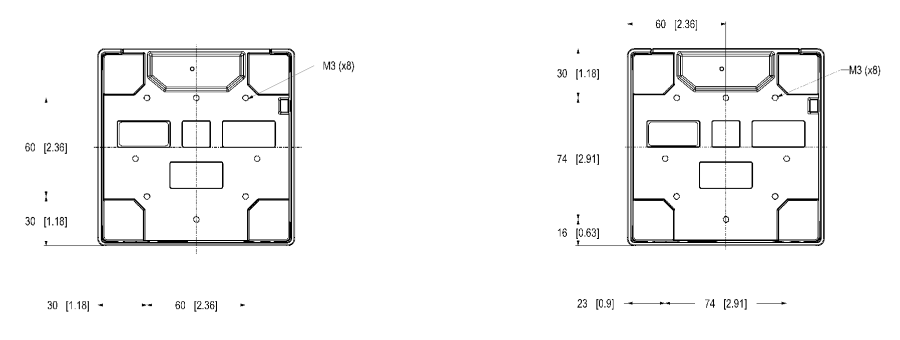

図解
仕様
| システムオンチップ (SoC) | モデル | ARTPEC-8 |
|---|---|---|
| メモリー | 4096 MB RAM、8192 MBフラッシュ | |
| コンピューティング機能 | 深層学習処理ユニット (DLPU) | |
| ビデオ | ビデオ圧縮 | H.264 (MPEG-4 Part 10/AVC) Baseline、Main、High Profile H.265 (MPEG-H Part 2/HEVC) メインプロファイル Motion JPEG |
| 解像度 | 最大3840×2160 8MP 最大2592×1944 5MP 最大1920×1080 HDTV 2MP |
|
| フレームレート | すべての解像度で最大60/50フレーム/秒 (60/50Hz) | |
| ビデオストリーミング | 個別に設定可能なマルチストリーム (H.264、H.265、Motion JPG) Axis Zipstreamテクノロジー (H.264 / H.265) フレームレートおよび帯域幅の制御 VBR/ABR/MBR H.264/H.265 低遅延モード ビデオストリーミングインジケーター |
|
| S/N比 | 55 dB超 | |
| 画像設定 | コントラスト、輝度、シャープネス、ホワイトバランス、トーンマッピング、露出モード、露出エリア、圧縮、回転:0°、90°、180°、270° (コリドールフォーマット、ミラーリング、ダイナミックテキスト/画像オーバーレイ、プライバシーマスクを含む)、ポリゴンプライバシーマスク | |
| 音声 | 音声ストリーミング | 設定可能な通信方式: 1方向 (単方向) |
| 音声入力 | 外部アンバランス型マイク用入力 x 2 デジタル入力、12 Vリングパワー (オプション) アンバランス型ライン入力 |
|
| 音声エンコーディング | 24bit LPCM、AAC-LC 8/16/32/48 kHz、G.711 PCM 8 kHz、G.726 ADPCM 8 kHz、Opus 8/16/48 kHz 設定可能なビットレート |
|
| ネットワーク | ネットワークプロトコル | IPv4、IPv6 USGv6、ICMPv4/ICMPv6、HTTP、HTTPS、HTTP/2、TLS3、QoS Layer 3 DiffServ、FTP、SFTP、CIFS/SMB、SMTP、mDNS (Bonjour)、UPnP®、SNMP v1/v2c/v3 (MIB-II)、DNS/DNSv6、DDNS、NTP、NTS、RTSP、RTP、SRTP/RTSPS、TCP、UDP、IGMPv1/v2/v3、RTCP、ICMP、DHCPv4/v6、ARP、SSH、LLDP、CDP、MQTT v3.1.1、Secure syslog (RFC3164/5424、UDP/TCP/TLS)、リンクローカルアドレス(設定不要) |
| システムインテグレーション | アプリケーションプログラミングインターフェース | VAPIX®、メタデータ、AXIS Camera Application Platform (ACAP) など、ソフトウェア統合のためのオープンAPI (仕様についてはaxis.com/developercommunityを参照)ACAPには、Native SDKとComputer Vision SDKが含まれています。 ワンクリックによるクラウド接続 ONVIF® Profile G、ONVIF® Profile M、ONVIF® Profile S、ONVIF® Profile T（仕様についてはonvif.orgを参照） |
| ビデオ管理システム | AXIS Camera Station Edge AXIS Camera Station Pro AXIS Camera Station 5 およびaxis.com/vmsで入手可能なAxisパートナー製ビデオ管理ソフトウェアに対応 |
|
| 画面上コントロール | プライバシーマスク | |
| イベント条件 | アプリケーション層 音声：音声検知 装置状態：動作温度範囲を上回ったとき/下回ったとき/範囲内、IPアドレスブロック、IPアドレスの削除、ライブストリーム有効、ネットワーク接続断絶、新しいIPアドレス、システムの準備完了、リングパワー過電流保護、衝撃検知時 デジタル音声：デジタル信号にAxisメタデータが含まれている、デジタル信号のサンプリングレートが無効、デジタル信号がない、デジタル信号OK エッジストレージ：録画中、ストレージの中断、ストレージの健全性に関する問題を検出 I/O：デジタル入力、手動トリガー、仮想入力 MQTT：MQTTクライアント接続、ステートレス スケジュールおよび繰り返し：パルス、スケジュール ビデオ：平均ビットレートの低下、改ざんの防止、ビデオソースの接続 |
|
| イベントアクション | I/O：I/Oを一度切り替え、ルールがアクティブな間にI/Oを切り替え LED：ステータスLEDを点滅、ルールがアクティブな間にステータスLEDを点滅 MQTT：公開 通知：HTTP、HTTPS、TCP、電子メールオーバーレイ (テキスト) 録画：SDカード、ネットワーク共有 セキュリティ：設定の消去 SNMPトラップ：送信、ルールが有効な間に送信 画像またはビデオクリップ：FTP/SFTP/HTTP/HTTPS/ ネットワーク共有/電子メール WDRモード |
|
| 分析機能 | アプリケーション | 同梱 AXIS Object Analytics AXIS Scene Metadata AXIS Audio Analytics AXIS Video Motion Detection AXIS Sensor Metrics Dashboard: シリアル経由のModbus：プロトコル：Modbus RTU、 ポートモード：RS485 2-Wire Modbus over IP：プロトコル：Modbus TCP、ポートモード：イーサネットオンスイッチ サポート |
| AXIS Object Analytics | 物体クラス: 人間、車両（タイプ: 車、バス、トラック、バイク、その他） シナリオ: ライン横断、物体の対象範囲への侵入、領 域内の滞留時間による検知、クロスラインカウント、エリア内の混雑状況、共連れ検知、PPE監視BETA、エリア内の動き、ライン横断の動き 最大シナリオ数は10本まで その他の機能: 軌跡、色分けされた境界ボックスおよびテーブルで視覚化されたトリガー物体 |
|
| AXIS Audio Analytics | 機能：適応音声検知、音声分類 音声分類：悲鳴、叫び声、ガラスが割れる音 イベントメタデータ： 音声検知、分類 |
|
| AXIS Scene Metadata | 物体クラス: 人、顔、車両 (種類：車、バス、トラック、バイク)、ナンバープレート 物体属性: 車両の色、上/下の服の色、信頼度、ポジション |
|
| 認証 | 製品のマーキング | FCC、UL/cUL、BIS、CE、KC、VCCI |
| EMC | CISPR 32 Class A、CISPR 35、EN 55035、EN 55032 Class A、EN 50130-4、EN 50121-4、EN 61000-6-1、EN 61000-6-2 オーストラリア/ニュージーランド : RCM AS/NZS CISPR 32 Class A カナダ : ICES(A)/NMB(A) 日本 : VCCI Class A 韓国 : KS C 9835、KS C 9832 Class A 米国 : FCC Part 15 Subpart B Class A 鉄道 : IEC 62236-4 |
|
| 安全性 | CAN/CSA C22.2 No. 62368-1 ed. 3、IEC/EN/UL 62368-1 ed. 3、RCM AS/NZS 62368.1:2022、UN ECE R118、IS 13252 | |
| 環境 | IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-14、IEC 60068-2-27、IEC 60068-2-64、IEC/EN 60529 IP3X、IEC 60721-3-5 Class 5M3、IEC/EN 61373 Category 1 Class B、NEMA TS 2 (2.2.7-2.2.9) | |
| ネットワーク | IPv6 USGv6、NIST SP500-267 | |
| サイバーセキュリティ | ETSI EN 303 645、BSI IT Security Label、FIPS 140 | |
| サイバーセキュリティ | エッジセキュリティ | ソフトウェア : 署名付きOS、総当たり攻撃による遅延からの保護、ダイジェスト認証、OAuth 2.0 RFC6749 OpenID認証コードフローによるADFSアカウント一元管理、パスワード保護
ハードウェア: Axis Edge Vaultサイバーセキュリティ |
| ネットワークセキュリティ | IEEE 802.1X (EAP-TLS、PEAP-MSCHAPv2)4、IEEE 802.1AE (MACsec PSK/EAP-TLS)、IEEE 802.1AR、HTTPS/HSTS、TLS v1.2/v1.34、Network Time Security(NTS)、X.509証明書 PKI、ホストベースのファイアウォール | |
| ドキュメント | AXIS OSハードニングガイド Axis脆弱性管理ポリシー Axisセキュリティ開発モデル AXIS OSソフトウェア部品表 (SBOM) ドキュメントをダウンロードするには、axis.com/support/cybersecurity/resourcesにアクセスしてください。 Axisのサイバーセキュリティのサポートの詳細については、axis.com/cybersecurityにアクセスしてください。 |
|
| 一般 | ケーシング | IP3X規格準拠 アルミニウムケース カラー：黒 NCS S 9000-N |
| 電源 | Power over Ethernet (PoE) IEEE 802.3af/802.3at準拠 タイプ 2 Class 4 10～48 VDC、標準12.7 W、最大25.5 W |
|

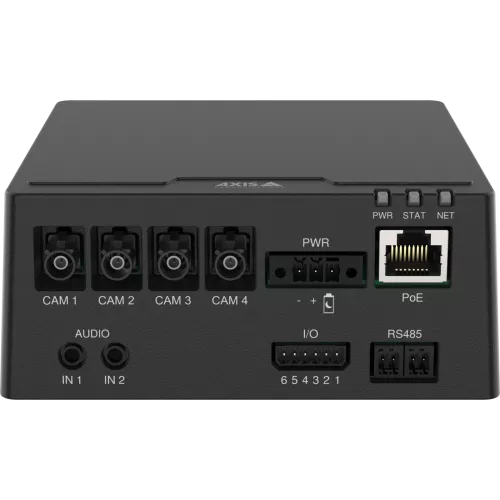

| コネクター | ネットワーク: RJ45 10BASE-T/100BASE-TX/1000BASE-T PoE FAKRA: センサーユニット用×4 I/O: 設定可能なI/O ×4 (12 V DC出力) 用6ピンターミナルブロック、最大負荷50 mA 音声: 3.5 mmマイク/ライン入力×2 シリアル通信: 2ピンターミナルブロックRS485 電源: DC10～48V DC入力用3ピンターミナルブロック USB: Aタイプポート×1 |
|
| ストレージ | microSD/microSDHC/microSDXCカードに対応 SDカード暗号化に対応 (AES-XTS-Plain64 256bit) NAS (Network Attached Storage) への録画 推奨されるSDカードとNASについては、axis.comを参照 |
|
| 動作温度 | 温度: -40° C～60 °C (-40 °F～140 °F) NEMA TS 2 (2.2.7) による最高温度: 74℃ 湿度: 10～95% RH (結露不可) |
|
| 保管条件 | 温度: -40℃～65℃ 湿度: 5～95% RH(結露不可) |
|

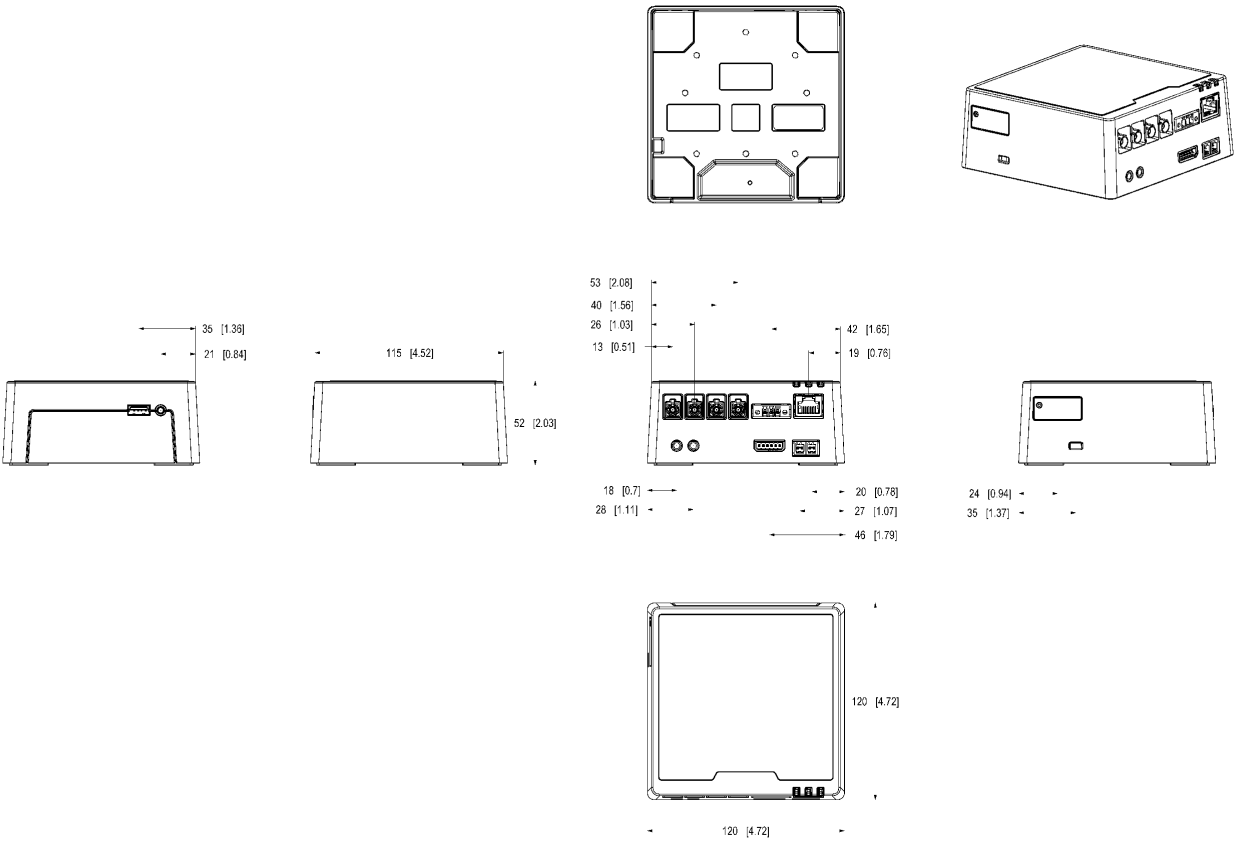

| 寸法 | 製品全体の寸法については、このデータシートの寸法図を参照してください。 | |
| 重量 | 680 g (1.5 lb) | |
| 必要なハードウェア | AXIS TU6007-E Cable AXIS TU6004-E Cable AXIS TU6005 Plenum Cable AXIS F21 Sensor Unit AXIS F41 Sensor Unit AXIS F7225-RE Pinhole Sensor |
|
| パッケージ内容 | メインユニット、インストールガイド | |
| オプションアクセサリー | TU6001 Connector 3-Pin Connector A 2-Pin TU6009 Connector 6-Pin TF9902 Surface Mount AXIS Surveillance Card その他のアクセサリーについては、axis.com/products/axis-f9114-r-mk-ii-main-unit#accessoriesをご覧ください。 |
|
| システムツール | AXIS Site Designer、AXIS Device Manager、プロダクトセレクター、アクセサリーセレクター、レンズカリキュレーター axis.comで入手可能 |
|
| 言語 | 英語、ドイツ語、フランス語、スペイン語、イタリア語、ロシア語、中国語 (簡体字)、日本語、韓国語、ポルトガル語、ポーランド語、中国語 (繁体字)、オランダ語、チェコ語、スウェーデン語、フィンランド語、トルコ語、タイ語、ベトナム語 | |
| 保証 | 5年保証、axis.com/warrantyを参照 | |
| 製品番号 | axis.com/products/axis-f9114-r-mk-ii-main-unit#partnumbersを参照 | |
| サステナビリティ | 物質管理 | PVC不使用、BFR/CFR不使用 (JEDEC/ECA標準JS709に準拠) RoHS、EU RoHS指令2011/65/EUおよび2015/863、規格EN IEC 63000:2018に準拠 REACH (EC) No 1907/2006に準拠。SCIP UUIDについては、echa.europa.euを参照 |
| 材料 | 再生可能な炭素系プラスチックの含有率:18% (再生プラスチック) OECDガイドラインに従って紛争鉱物について検査済み Axisの持続可能性の詳細については、axis.com/aboutaxis/sustainabilityにアクセスしてください。 |
|
| 環境責任 | axis.com/environmental-responsibility Axis CommunicationsはUN Global Compactの署名企業です (詳細についてはunglobalcompact.orgを参照) |
