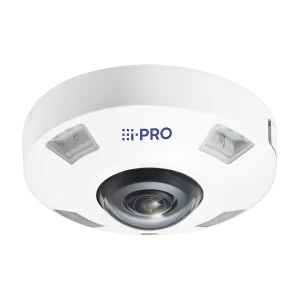

i-PRO WV-S4576LUX

全方位カメラにAI プロセッサーを搭載しエッジAI処理を実現。高性能な魚眼レンズと独自の映像圧縮技術で、360°全方位をクリアに撮影。

  • 4K〜
  • WDR
  • 赤外線
  • PoE
  • 屋外対応
  • I/O
  • 音声
  • SDカード
  • H.265
  • 耐衝撃
ミドルモデル
i-PRO WV-S4576LUX

全方位カメラについて、ブログでも詳しく紹介しております。
全方位カメラってなに?特徴と利点について

概要

  • 魚眼画像を最大30フレーム/秒で動画配信が可能
  • 360°多彩な配信モードで全方位を監視
  • ネットワークカメラ本体にAI機能を搭載
  • AI音識別機能を搭載
  • AI処理による物体検知と連携させたi-PRO社独自のスマートコーディング技術、インテリジェントオート(iA) 機能を搭載
  • AIプロセッサーを活用する機能拡張ソフトウェアを 最大3つ同時に動作可能

特長

* 本商品はオープン価格です。
* ベース金具付属、アタッチメント金具付属
* レンズ交換不可
* i-PRO株式会社製の商品です。

360°多彩な配信モードで全方位を監視

高性能魚眼レンズを搭載し、1台のカメラで360°全方位を画面の周辺部までクリアに撮影できます。また、カメラ側で歪み補正を施した多彩な撮像モード(パノラマ、ダブルパノラマ、4画PTZ、1画PTZ、4ストリーム(H.265/H.264))を搭載しています。
魚眼画像と補正画像の同時配信が可能なモードにも対応しています。

天井設置時

360°多彩な配信モードで全方位を監視

※1 ダブルパノラマ画像を使用する場合、通常の魚眼モードの時より、画像の中心が約45°左にずれています。
設置の際の向きは、あらかじめ約45°左にずらしてから固定してください。

高解像度の魚眼画像を最大30フレーム/秒で動画配信が可能

H.265エンジン採用により、12MPモデル(WV-S4576LUX):2992×2992(約12メガピクセル)、5MPモデル(WV-S4556LUX):2192×2192(約5メガピクセル)の高解像度画像を最大30フレーム/秒で動画配信できます。

ネットワークカメラ本体にAI機能を搭載

・本機はAI機能を実現する専用のAIプロセッサーを内蔵し、カメラがとらえる画像の分析・解析をカメラ内部で実施することによって、システム全体の処理負荷を軽減できます。
・本機はAIプロセッサーを活用する機能拡張ソフトウェアを3つインストールできる構造を持ち、最大3つを同時に動作させることができます。機能拡張ソフトウェアとして「AI動体検知/AI人数カウント」と「AIプライバシーガード」の2種類を同時に提供します。
※ソフトウェアの種類と機能の詳細および対応機種一覧はサポートウェブサイトの管理番号【C0103】をご覧ください。

ネットワークカメラ本体にAI機能を搭載

人の叫び声やガラスの破損音、クラクション、銃声、といった 種別ごとのAI音識別機能を搭載※2

新しくAI音識別機能を搭載し、人の叫び声やガラスの破損音、クラクション、銃声といった音を識別しアラーム通知することで、映像監視をより強化することを実現しました。

※2 AI音識別機能利用時の推奨マイクはサポートウェブサイトの「AI音識別用マイクの接続動作情報」をご覧ください。

AI音識別機能

i-PRO社独自のインテリジェントオート(iA)機能※3により、視認が厳しい環境での識別性を向上

シャッタースピード最適化で、移動する人や車の輪郭、ヘッドライトに照らされて光っているナンバープレートの識別を可能にしました。

※3 インテリジェントオート(iA)機能のうち顔優先レベル設定はありません。

i-PRO社独自のインテリジェントオート(iA)機能

AI処理による物体検知と連携させたi-PRO社独自のスマートコーディング技術※4を搭載し、更なる低ビットレート高画質ストリームを実現

・AI処理による物体検知と連携することで、物体検知領域、非検知領域の圧縮率を制御し、従来のスマートコーディング技術と比べデータ量を最大50%※5削減できます。
・顔や人、車両、二輪車を低圧縮に、それ以外の領域を高圧縮に制御することで、見たい部分の画質を保持したまま、データ量を削減します。
※4 検知物体以外の領域の圧縮率を上げ、検知物体の有無に応じてリフレッシュ間隔およびフレームレートを最適化することにより大幅に帯域削減する技術。
※5 圧縮効果は録画条件や撮影環境により異なります。本効果が得られるのは配信モードが可変ビットレートの場合のみです。

ビットレート高画質ストリーム

IP66※6準拠の高い防じん性と防水性、耐衝撃性※7を実現、除湿素子も搭載

筐体にアルミダイカスト、ドームカバー部にPC樹脂を採用することによって、50J(IEC60068-2-75/JIS C60068-2-75準拠)/IK10※8(IEC 62262)の高い耐衝撃性を実現。また、防塵・防水性能JIS C 0920 保護等級 IP66※6に準拠。高い防水性を確保しており屋外設置が可能。本機にはカメラ内部を低湿度に保つための除湿素子を内蔵しています。

※6[ IP66] 外来固形物に対して「耐じん形(6)」、水に対して「暴噴流(6)」の保護がなされていることを示します(IEC60529/JIS C 0920)。
※7[ 耐衝撃性] 50(J IEC 60068-2-75/JIS C 60068-2-75準拠)、IK10(IEC 62262)。断続的に振動が発生する場所への設置はできません。
※8[ IK10] 国際電気標準会議(IEC)で規定されている、耐衝撃性に関する規格で衝撃のランクを示します。

IR-LED 搭載載

照射距離10 mのIR-LEDを搭載。照度0 lux環境下でも対象物を撮影できます。

SDメモリーカードスロットを搭載

アラーム発生時やスケジュール設定、ウェブブラウザー画面からの手動操作で、SDメモリーカードにH.265/H.264動画またはJPEG画像を保存できます(ダウンロード可能)。また、ネットワーク障害時にJPEG画像を保存することもできます。

暗号通信、改ざん検知を搭載することでセキュア性を向上

第3者機関(GMOグローバルサイン株式会社)発行の証明書をプリインストール。サイバーセキュリティの取り組みを強化。

※ GlobalSignのロゴは、GMOグローバルサインの商標または登録商標です。

第3者機関(GlobalSign社)発行の電子証明書をプリインストール

設置時間短縮を可能にする2つの機構

箱からカメラを取り出さずに初期セットアップ
・設置前のキッティング時に、カメラを梱包箱から出さずに設定できる「かんたんキッティング梱包」対応。
・追加アプリアクティベート作業の簡素化や設置レポート出力の自動化によるカメラの初期設定時間短縮のため、i-PRO社はi-PRO 設定ツール(iCT)を提供します。詳しくはi-PRO 設定ツール(iCT)をご覧ください。
【ご注意】必ず梱包のアップマークに従い、カメラを寝かせた状態に配置してください。

設置時間短縮を可能にする2つの機構とツール

図解

WV-S4576LUX

仕様

基本 モデル WV-S4576LUX
屋内/屋外 屋外対応
電源 DC12 V、PoE(IEEE802.3af準拠)
消費電力 DC12 V:1.1 A/約13.2 W

PoE DC 48 V : 270 mA/約12.95 W(クラス0機器)

使用環境 使用温度範囲 :-40 ℃ ~ +60 ℃[2](電源投入時 : -20 ℃ ~ +60 ℃)

使用湿度範囲 : 10 % ~ 100 %(結露しないこと)

保存環境 保存温度範囲 :-30 ℃ ~ +60 ℃

保存湿度範囲 :10 % ~ 95 %(結露しないこと)

モニター出力(調整用) VBS:1.0 V[p-p]/75 Ω、コンポジット信号

φ3.5 mmミニジャック NTSCもしくはPAL出力可能(ソフトウェアで変更)

外部I/O端子 ALARM IN 1(アラーム入力1/白黒切換入力/自動時刻調整入力)1 端子

ALARM IN 2(アラーム入力2/アラーム出力)1 端子

ALARM IN 3(アラーム入力3/AUX 出力)1 端子

内蔵マイク
オ-ディオ入力 端子形状 φ3.5 mmステレオミニジャック

マイク入力時 使用可能マイク:プラグインパワー方式(感度:-48 dB±3 dB(0 dB=1 V/Pa, 1 kHz))
       入力インピーダンス :約2 kΩ 不平衡、 供給電圧:2.5 V±0.5 V

ライン入力時 入力レベル : 約-10 dBV

オーディオ出力 φ3.5 mmステレオミニジャック(モノラル出力)

出力インピーダンス:約600 Ω 不平衡、出力レベル:-20 dBV

防水性 防塵・防水性能 JIS C 0920 保護等級 IP66(IEC60529)

※取扱説明書に従い設置工事が正しく行われ、かつ適切な防水処理が行われた場合のみ。

耐衝撃性 50 J(IEC 60068-2-75/JIS C60068-2-75準拠)、IK10(IEC 62262)

※断続的に振動が発生する場所への設置はできません。

耐風速性 風速40 m/s 以下
寸法 ベース金具使用時:[最大径]φ164 mm/[高さ]96.3 mm/[ドーム径]35 mm

アタッチメント金具のみで設置時:[最大径]φ154 mm/[高さ]60.3 mm/[ドーム径]35 mm

質量 ベース金具使用時:約1.3 kg

アタッチメント金具のみで設置時:約880 g

仕上げ 本体:ア ルミダイカスト i-PROホワイト

外郭ねじ:ス テンレス(耐食処理)

ドームカバー:PC樹脂 クリア

その他 いたずら防止構造
カメラ部 撮像素子 約1/2型CMOSセンサー
走査面積 5.54 mm (H)×5.54 mm (V)
走査方式 プログレッシブ
最低照度(カラー/白黒) カラー
0.3 lx(50IRE、F1.9、最長露光時間:OFF(1/30 s)、AGC:11)
0.02 lx(50IRE、F1.9、最長露光時間:最大16/30 s、AGC:11)※換算値

白黒
0 lx(50IRE、F1.9、最長露光時間 : OFF(1/30 s)、AGC:11、IR LED点灯時)
0.04 lx(50IRE、F1.9、最長露光時間:OFF(1/30 s)、AGC:11)
0.003 lx(50IRE、F1.9、最長露光時間:最大16/30 s、AGC:11)※換算値

インテリジェントオート(iA) On/Off
ワイドダイナミックレンジ On/Off、0から31の範囲でレベル設定が可能
最大ゲイン 0から11の範囲でレベル設定が可能
暗部補正 0から255の範囲でレベル設定が可能
逆光/強光補正 逆光補正(BLC)/強光補正(HLC)/Off(スーパーダイナミック、インテリジェントオートが Off 時のみ)
霧補正 On/Off

0から8の範囲でレベル設定が可能(インテリジェントオート、コントラスト自動調整が Off 時のみ)

光量制御モード ELC/フリッカレス(50 Hz)/フリッカレス(60 Hz)
最長露光時間 30 fpsモード: 最大1/10000 s、最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/120 s、最大1/100 s、最大2/120 s、最大2/100 s、最大3/120 s、最大1/30 s、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s

25 fpsモード: 最大1/10000 s、最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大3/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s

カラー/白黒切換 Off/On(IR Light Off)/On(IR Light On)/ Auto1(IR Light Off)/Auto2(IR Light On)/Auto3(SCC)
簡易白黒切換
IR LED Light High*/Middle/Low/Off

*最長照射距離 : 10 m(設置高さ約3 m、IR Light 周辺光量補正Onの時)

ホワイトバランス ATW1/ATW2/AWC
デジタルノイズリダクション 0から255の範囲でレベル設定が可能
プライバシーゾーン/VIQS 有効/無効(ゾーン設定 最大8か所)
画面内文字表示 On/Off、最大20文字(アルファベット、漢字、ひらがな、カタカナ、数字、記号)
動作検知(VMD) 有効/無効、4エリア設定可能
妨害検知(SCD) 有効/無効、1エリア設定可能
音検知 On/Off
AI音識別 銃声、悲鳴、クラクション、ガラスが割れる音から選択可能
取付角度調整 +5°、0°、-5°
有効画素数 約1240万画素
ダイナミックレンジ 84 dB typ.(ワイドダイナミックレンジOn、レベル31のとき)
レンズ部 ズーム比 x1
デジタルズーム x1、x2、x4の3段階から選択可能
焦点距離(f) 1.4 mm
最大口径比(F) 1 : 1.9
フォーカス範囲 0.5 m ~ ∞
絞り範囲 F1.9固定
画角 水平:183°/垂直:183°
ネットワーク部 ネットワーク 10BASE-T/100BASE-TX、RJ45コネクター
画像解像度 H.265・H.264 JPEG(MJPEG)

[ 天井 / 壁 ]

魚眼(最大30 fps / 25 fps) 2992×2992/2192×2192/1280×1280/640×640/320×320

4画PTZ(最大15 fps / 12.5 fps) 2560×1920/2048×1536/1600×1200/1280×960/800×600/VGA/QVGA

1画PTZ(最大15 fps / 12.5 fps) 2560×1920[6]/2048×1536/1600×1200/1280×960/800×600/VGA/QVGA

[ 天井 ]

ダブルパノラマ(最大15 fps / 12.5 fps) 2560×1440/1920×1080/1280×720/640×360/320×180

魚眼+ダブルパノラマ(最大15 fps / 12.5 fps)

(魚眼)2992×2992/2192×2192/1280×1280/640×640/ 320×320

(ダブルパノラマ)1280×720/640×360/320×180

魚眼+4画PTZ(最大15 fps / 12.5 fps)

(魚眼)2992×2992/2192×2192/1280×1280/640×640/ 320×320

(4画PTZ)1280×960/800×600/VGA/QVGA

4ストリーム

(1画PTZ(4ストリーム))1280×960/800×600/VGA/QVGA(最大15 fps/12.5 fps)

(4画PTZ)2560×1920/2048×1536/1600×1200/1280×960/800×600/VGA/QVGA(最大5 fps)

[ 壁 ]

パノラマ(最大15 fps / 12.5 fps) 2560×1440/1920×1080/1280×720/640×360/320×180

魚眼+パノラマ(最大15 fps / 12.5 fps)

(魚眼)2992×2992/2192×2192/1280×1280/640×640/ 320×320

(パノラマ)1280×720/640×360/320×180

画像圧縮方式 H.265・H.264

配信モード : 固定ビットレート/可変ビットレート/フレームレート指定/ ベストエフォート配信

フレームレート :

[30 fpsモード] 1 fps/3 fps/5 fps*/7.5 fps*/10 fps*/12 fps*/15 fps*/20 fps*/30 fps*

[25 fpsモード] 1 fps/3.1 fps/4.2 fps*/6.25 fps*/8.3 fps*/12.5 fps*/20 fps*/25 fps*

・フレームレートは、「ビットレート」に制限されます。「*」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります。

・ダイナミックレンジがレベル30以上に設定されている場合は15fps/12.5fpsに制限されます。

1クライアントあたりのビットレート :

64 kbps/128 kbps*/256 kbps*/384 kbps*/512 kbps*/768 kbps*/1024 kbps*/1536 kbps*/2048 kbps*/3072 kbps*/4096 kbps*/6144 kbps*/8192 kbps*/10240 kbps*/12288 kbps*/14336 kbps*/16384 kbps*/20480 kbps*/24576 kbps*/–自由入力–

*ビットレートは、「解像度」によって設定可能な範囲が異なります。

画質:

●固定ビットレート、フレームレート指定、ベストエフォート配信の場合 : 動き優先/標準/画質優先

●可変ビットレートの場合 : 0最高画質/1高画質/2/3/4/5標準/6/7/8/9低画質

配信方式 : ユニキャスト(ポート番号設定 : オート)/ユニキャスト(ポート番号設定 : マニュアル)/マルチキャスト

JPEG(MJPEG)

画質選択 : 0最高画質/1高画質/2/3/4/5標準/6/7/8/ 9低画質(0~9の10段階)

配信方式 : PULL(静止画更新)/PUSH(MJPEG)

画像更新速度 :

[30 fpsモード] 0.1 fps/0.2 fps/0.33 fps/0.5 fps/1 fps/2 fps/3 fps/5 fps/6 fps/10 fps/12 fps/15 fps

[25 fpsモード] 0.08 fps/0.17 fps/0.28 fps/0.42 fps/1 fps/2.1 fps/3.1 fps/4.2 fps/5 fps/8.3 fps/12.5 fps

(JPEGとH.265/H.264同時動作時のJPEGフレームレートは制限あり)

スマートコーディング GOP(Group of pictures)制御

On(Frame rate control)※/On(Advanced)※/On(Mid)/On(Low)/Off

※On(Frame rate control)、On(Advanced)は、H.265のみ対応

オートVIQS : On/Off

音声圧縮方式 G.726(ADPCM) : 16 kbps/32 kbps
G.711 : 64 kbps、
AAC-LC[5] : 64 kbps/96 kbps/128 kbps
配信量制御 制限なし/64 kbps/128 kbps/256 kbps/384 kbps/512 kbps/768 kbps/1024 kbps/2048 kbps/4096 kbps/6144 kbps/8192 kbps/10240 kbps/15360 kbps/20480 kbps/25600 kbps/30720 kbps/35840 kbps/40960 kbps/51200 kbps
対応プロトコル IPv6 : TCP/IP、UDP/IP、HTTP、HTTPS、SSL/TLS、SMTP、DNS、NTP、SNMP v1/v2/v3、DHCPv6、RTP、MLD、ICMP、ARP、 IEEE 802.1X、DiffServ

IPv4 : TCP/IP、UDP/IP、HTTP、HTTPS、SSL/TLS、RTSP、RTP、 RTP/RTCP、SMTP、DHCP、DNS、DDNS、NTP、 SNMP v1/v2/v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ、SRTP

セキュリティ ユーザー認証、ホスト認証、HTTPS※、動画ファイルの改ざん検出※
※証明書がプリインストールされています。
最大接続数 14※(カメラへ同時接続できるセッション数)
※条件による
マルチスクリーン 同時に16台のカメラの画像を表示(自カメラ含む)
SDXC/SDHC/SDメモリーカード(別売り) SDXCメモリーカード : 64 GB、128 GB、256 GB、512 GB

SDHCメモリーカード : 4 GB、8 GB、16 GB、32 GB、SDメモリーカード : 2 GB

(miniSDカード、microSDカードは除く)

動作確認済みSDメモリーカード、交換周期の目安、保存可能枚数/時間(目安)などの最新情報についてはサポートウェブサイト<管理番号 : C0107、C0117、C0306、C0307>

携帯端末/タブレット端末対応 iPad/iPhone(iOS 8.0以降)、Android™端末
対応OSとブラウザ 対応OS Microsoft Windows 10 / 8.1(日本語版)
対応ブラウザ Internet Explorer 11(32ビット 日本語版)、Microsoft Edge、Firefox、Google Chrome
