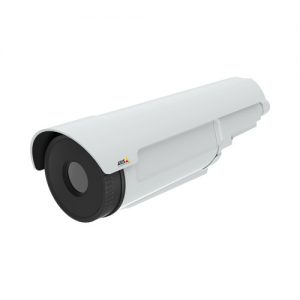

AXIS Q1941-E PT Mount
柔軟なパン/チルトで広い温度範囲をカバー
サーマルカメラについて、ブログでも詳しく紹介しております。
サーマルカメラについて
概要
- PTマウント対応
- 優れた映像コントラストによる信頼性の高い検知と高速確認
- ACAPアプリケーションによるインテリジェントビデオ対応のパワフルな性能
- 384×288の熱感知
特長
容易で柔軟な設置
AXIS Q1941-E PT Mountは設置が容易で、既存のセキュリティシステムと容易に統合することができます。 次のインストレーションビデオでは、カメラをポジショニングユニットに取り付ける方法をご覧いただけます。
インテリジェントビデオの原動力
AXIS Q1941-E PTマウントの強力なプロセッサーにより、お使いの監視ソリューションに、市場で最も幅広いラインナップのインテリジェントビデオソリューションの利点を加えることができます。 たとえば、Axisとパートナーによるインテリジェントビデオアプリケーションは、検知された事象を分析し、脅威ではないものを自動的に除外して、危機的な状況の可能性があるものをセキュリティスタッフに通知することで、俊敏かつ適切な対応をサポートします。 担当スタッフは鮮明で詳細な映像データを確認することで、明らかに脅威となる対象を特定し、それに応じた処置をとることができます。 優れた熱感知映像のコントラストにより、AXIS Q1941-Eは周辺監視などにおいて確実な検知を行い、状況を迅速に確認します。
低い帯域幅と少ないストレージ
AXIS Q1941-E PTマウントはAxis独自のZipstreamテクノロジーを搭載し、ストレージ消費量とネットワーク帯域幅の要件を低減させつつ、重要な詳細部分をフル画質で撮影します。 必要なエリアと比較して、あまり重要でないエリアの圧縮率を高めることで実現しています。 つまり、人物や動きがないエリアでは圧縮率が高くなります。 これはサーマルIPカメラが使用される可能性が高い用途で特に当てはまります。多くの場合、その用途のエリアでは立ち入りが厳しく制限されているためです。 さらに、電子動体ブレ補正 (EIS) が搭載されているので、不安定な場所にカメラが設置されて振動が問題になるような場合でも、スムーズなライブ視聴を提供します。
検知範囲
| 焦点距離 | 画角 | 検知 | ||||
|---|---|---|---|---|---|---|
| mm | 水平 | 人物: 1.8×0.5 m |
車両: 4×1.5 m |
|||
| ｍ | ヤード | ｍ | ヤード | |||
| 検知 (大きさ1.5ピクセル) | 7 | 55° | 200 | 219 | 613 | 671 |
| 13 | 28° | 393 | 430 | 1205 | 1318 | |
| 19 | 19.4° | 567 | 620 | 1739 | 1902 | |
| 35 | 10.7° | 1028 | 1124 | 3153 | 3448 | |
| 60 | 6.2° | 1774 | 1940 | 5441 | 5951 | |
| 認識 (大きさ6ピクセル) | 7 | 55° | 50 | 55 | 153 | 168 |
| 13 | 28° | 98 | 107 | 301 | 329 | |
| 19 | 19.4° | 142 | 155 | 435 | 475 | |
| 35 | 10.7° | 257 | 281 | 788 | 862 | |
| 60 | 6.2° | 444 | 485 | 1360 | 1488 | |
| 識別 (大きさ12ピクセル) | 7 | 55° | 25 | 27 | 77 | 84 |
| 13 | 28° | 49 | 54 | 151 | 165 | |
| 19 | 19.4° | 71 | 78 | 217 | 238 | |
| 35 | 10.7° | 129 | 141 | 394 | 431 | |
| 60 | 6.2° | 222 | 243 | 680 | 744 | |
検知範囲はジョンソンの基準判定で計算され、天候状況によって変化します。
仕様
| モデル | AXIS Q1941-E PT Mount 7 mm/13 mm/19 mm/35 mm/60 mm | |
|---|---|---|
| カメラ | 撮像素子 | 非冷却マイクロボロメータ 384×288、ピクセルサイズ : 17 µm スペクトル範囲 : 8〜14 μm |
| レンズ | アサーマル 7 mm : 水平画角 : 55°、F1.18 最短撮影距離 : 1.3m 13 mm : 水平画角 : 28°、F1.0 最短撮影距離 : 5.3m 19 mm : 水平画角 : 19.4°、F1.23 最短撮影距離 : 9.2m 35 mm : 水平画角 : 10.5°、F1.2 最短撮影距離 : 33m 60 mm : 水平画角 : 6.2°、F1.25 最短撮影距離 : 91m |
|
| 感度 | NETD < 70 mK | |
| パン/チルト | プリセットポジション、ガードツアー、ドライバーの選択、コントロールキュー | |
| ビデオ | ビデオ圧縮 | H.264 (MPEG-4 Part 10/AVC) Baseline、Main、High Profile Motion JPEG |
| 解像度 | 撮像素子 384×288。最大768×576まで画像を拡大可能。 | |
| フレームレート | 最大8.3フレーム/秒および30フレーム/秒 | |
| ビデオストリーミング | 3つ以上のH.264、Motion JPEGストリームを個別に設定し、最大解像度を最大のフレームレートで同時配信可能 Axis Zipstreamテクノロジー (H.264) フレームレートおよび帯域幅の制御 H.264 VBR/ABR/MBR |
|
| 画像設定 | 圧縮レベル、輝度、シャープネス、コントラスト、露出ゾーン、オーバーレイ (テキスト/画像)、プライバシーマスク、ミラーリング、電子動体ブレ補正、マルチパレット 回転 : 0°, 180° |
|
| ネットワーク | セキュリティ | パスワード保護、IPアドレスフィルタリング、HTTPSa暗号化、IEEE 802.1X (EAP-TLS)aネットワークアクセスコントロール、ダイジェスト認証、ユーザーアクセスログ、証明書の集中管理、総当たり攻撃による遅延の保護、署名付きファームウェア |
| 対応プロトコル | IPv4、IPv6 USGv6、HTTP、HTTPSa、SSL/TLSa、QoS Layer 3 DiffServ、FTP、CIFS/SMB、SMTP、Bonjour、UPnPTM、SNMP v1/v2c/v3 (MIB-II)、DNS、DynDNS、NTP、RTSP、RTP、SRTP、SFTP、TCP、UDP、IGMPv1/v2/v3、RTCP、ICMP、DHCP、ARP、SOCKS、SSH、LLDP、MQTT v3.1.1 | |
| システムインテグレーション | アプリケーションプログラミングインターフェース | VAPIX®、AXIS Camera Application Platformなど、ソフトウェア統合のためのオープンAPI。axis.comで仕様を入手可能 ワンクリックで接続できるAXIS Video Hosting System (AVHS) One-Click Cloud Connection ONVIF® Profile GおよびONVIF® Profile S。仕様についてはonvif.orgを参照 |
| イベントトリガー | ビデオ分析、温度、外部入力、タイムスケジュール、エッジストレージイベント PTZプリセット |
|
| イベントアクション | ファイルのアップロード : FTP、SFTP、HTTP、HTTPS、ネットワーク共有、電子メール イベント通知 : 電子メール、HTTP、HTTPS、TCP、SNMPトラップ 外部出力の駆動 エッジストレージへのビデオ録画 プリ/ポストアラーム映像のバッファリング PTZプリセット、ガードツアー、オーバーレイテキスト |
|
| 設置支援機能 | ピクセルカウンター | |
| データストリーミング | イベントデータ | |
| 分析機能 | アプリケーション | 含まれるもの : AXIS Motion Guard、AXIS Fence Guard、AXIS Loitering Guard AXIS Video Motion Detection、衝撃検知 追加可能 : AXIS Perimeter Defender AXIS Camera Application Platformに対応する、サードパーティ製アプリケーションをインストール可能、axis.com/acapを参照 |
| 一般 | ケーシング | IP66およびNEMA 4X準拠 メタルケース (アルミニウム)、ゲルマニウムウインドウ、除湿膜搭載 カラー : 白NCS S 1002-B |
| 環境保護 | PVC不使用 | |
| メモリー | RAM 512 MB、フラッシュ 256 MB | |
| 電源 | Power over Ethernet IEEE 802.3af/802.3at Type 1 Class 3 標準4.8 W、最大11.8 W 8〜28 V DC、通常6.6 W、最大13 W 20〜24 V AC (50/60 Hz)、通常11 VA、最大19 VA 電源は付属していません。 |
|
| コネクタ | RJ45 10BASE-T/100BASE-TX PoE 電源用ターミナルブロック RS485/RS422 (パン/チルト制御用) |
|
| ストレージ | microSD/microSDHC/microSDXCカードに対応 SDカード暗号化に対応 NAS (Network Attached Storage) への録画に対応 推奨するSDカードとNASについては、axis.comを参照 |
|
| 動作条件 | -40 °C〜60 °C 湿度10〜100% RH (結露可) 除氷機能 (MIL-STD-810F Method 521.3に準拠) |
|
| 保管条件 | -40 °C〜70 °C | |
| 認証・認可 | EMC : EN 55022 Class A、EN 50121-4、IEC 62236-4、EN 55024、EN 61000-6-1、EN 61000-6-2、FCC Part 15 Subpart B Class A、ICES-003 Class A、VCCI Class A、RCM AS/NZS CISPR22 Class A KCC KN32 Class A、KN35 安全性 : EN 62368-1 環境 : EN 50581、NEMA 250 Type 4X、IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-6 Class 4M4、IEC 60068-2-27、IEC 60068-2-52、IEC 60721-3-4 Class 4K3、MIL-STD-810F Method 521.3 IEC 60529 IP66 ネットワーク : NIST SP500-267 |
|
| 外形寸法 | 309 x 105 mm | |
| 重量 | 7/13/19/mm : 1800 g 35 mm : 1900 g 60 mm : 2000 g |
|
| 付属品 | トルクス® T20ドライバー、ターミナルブロックコネクター インストールガイド、Windows®用デコーダ (1ユーザーライセンス) |
|
| オプションアクセサリー | Axis PoE Midspans、AXIS T8129 PoE Extender、AXIS T8640 PoE+ over Coax Adapter Kit、AXIS T8604 Media Converter Switch AXIS T8415 Wireless Installation Tool AXIS T8310 Control Board その他のアクセサリーについては、axis.comを参照 |
|
| ビデオ管理ソフトウェア | AXIS Companion、AXIS Camera Station、Axisアプリケーション開発パートナー製のビデオ管理ソフトウェア。詳しくはaxis.com/vmsを参照 | |
| 言語 | 英語、ドイツ語、フランス語、スペイン語、イタリア語、ロシア語、簡体字中国語、日本語、韓国語、ポルトガル語、繁体字中国語 | |
| 保証 | 5年保証に関しては、axis.com/warrantyを参照してください。 | |
| 輸出管理 | 本製品は輸出管理規則の対象となります。輸出の際は、各国の輸出管理当局の規制を参照し、遵守する必要があります。 | |
