AXIS T8645 PoE+同軸 変換コンパクトキット
コンパクトでコスト効率に優れた、IPへのシングルチャンネルの移⾏。
概要
- 既設の同軸ケーブルを利⽤可能
- シングルチャンネルのソリューション
- 同軸ケーブルによるPoE/PoE+接続
- 容易な設置
特長
AXIS T8645PoE+ over Coax Compact Kit (PoE+同軸変換コンパクトキット) を使⽤すると、アナログシステムからデジタルシステムに移⾏する際に既存の同軸ケーブルを維持することができます。AXIS T8641 PoE+ Over Coax Base (PoE+同軸変換ベース) とAXIS T8643 PoE+ over Coax Compact (PoE+同軸変換コンパクト)で構成されるこのキットでは、標準のPower over Ethernet (PoE) が提供され、既存の同軸ケーブルを経由して電源を供給できます。設置とケーブル管理を改善するためのコンパクトなデザインにより、ハウジングやバックボックスに容易に統合できます。容易な設置と確実なパフォーマンスを実現するため、システムコンポーネントには直感的に理解できるLED表⽰が採⽤されており、ケーブルを通じてネットワークや電源の状態を確認することができます。
図解
仕様
モデル | AXIS T8641 PoE+同軸変換ベースユニット AXIS T8643 PoE+同軸変換コンパクトユニット |
|
---|---|---|
データ/電源 | データ転送速度 | 同軸ケーブル: フルレンジで100+100 Mbps対称 |
コネクタ | 同軸 : BNC 75Ω イーサネット : シールド付きRJ45、EIA 568Aおよび568B |
|
ネットワークケーブル | 同軸 : 75Ω同軸ケーブル (他のインピーダンスもサポート)、最大500 m、最大速度。www.axis.comで接続距離を参照。 | |
出力 | AXIS T8641 : PoE over Coax (安全自動検出および自動切断機能付き) AXIS T8643 : Power over Ethernet Plus (PoE+) IEEE 802.3at Type 2 Class 4 検知したデバイスに最大25.5 Wを供給可能 |
|
入力 | AXIS T8641 : PoE (IEEE 802.3at Class 4駆動デバイス) またはDC電源 DC電源 : AXIS T8003 PS57または44〜57 V DC Class 2絶縁型 (最大0.7 A) AXIS T8643 : PoE同軸変換 デバイス電力 : 1.5 W |
|
設置と管理 | プラグアンドプレイインストール : PoEおよびHigh PoE対応 デバイスの自動検知とインライン電力供給 ローカル管理用LED表示 |
|
一般 | ケーシング | プラスチック カラー : 白 NCS S 1002-B |
環境保護 | PVC不使用 | |
インジケーター表示 | 上面パネルにLEDインジケーターを配置 ネットワークインジケーター : 同軸リンク、イーサネットリンク/アクティビティ (×2) 電源インジケーター : PoE over Coax、カメラへのPoE、カメラに供給可能な最大PoE電力 |
|
準拠規格 | IEEE 802.3af、IEEE 802.3at、RoHS、WEEE、CE | |
設置方法 | AXIS T8641 : 壁面、ラック、DINレール | |
動作条件 | -10°C〜50°C 最大湿度85% RH (結露不可) |
|
保管条件 | -40 °C〜70 °C | |
認証・認可 | AXIS T8641 : EN 55022 Class A、EN 55024、FCC Part 15 Subpart B Class B with FTP cabling、VCCI Class A ITE、C-Tick AS/NZS CISPR22、ICES-003、KCC KN-22 Class A KN-24 AXIS T8643 : EN 55032 Class A、EN 55024、FCC Part 15 Subpart B Class A、ICES-003 Class A、VCCI Class A、RCM AS/NZS CISPR 32 Class A、IEC/EN 60529 IP44 |
|

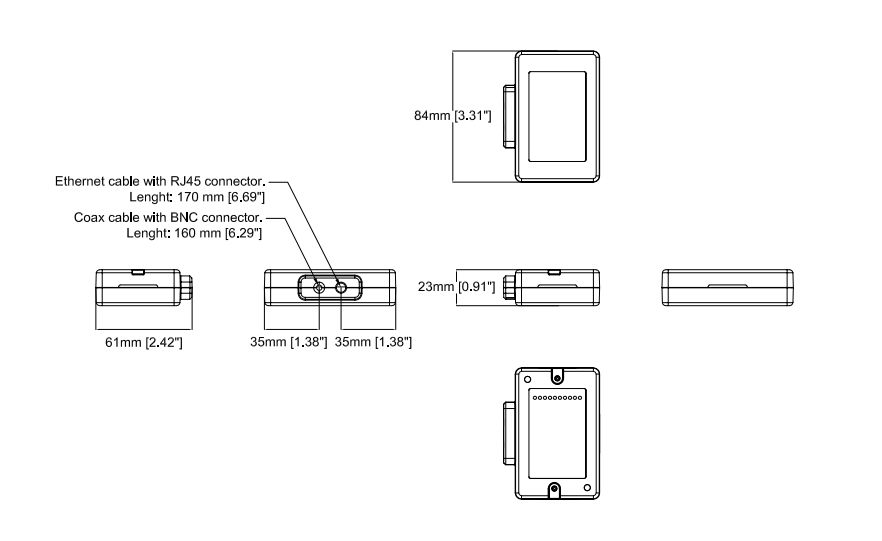

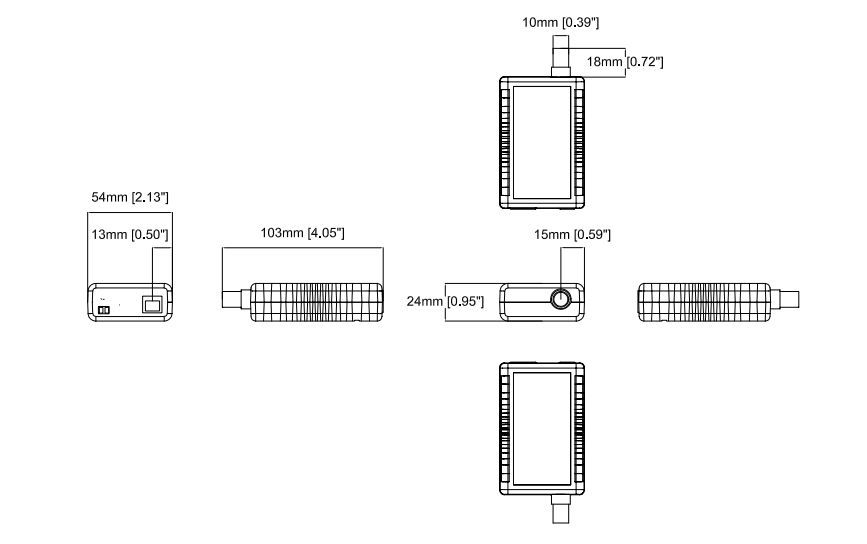

外形寸法 | AXIS T8641 : 104 x 54 x 24 mm AXIS T8643 : 84 x 61.5 x 23 mm |
|
重量 | AXIS T8641 : 90 g AXIS T8643 : 110 g |
|
保証 | 5年保証に関しては、axis.com/warrantyを参照してください。 |
