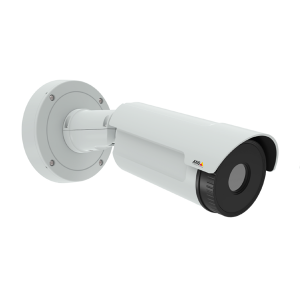

AXIS Q1942-E
傑出した検知性能と素早い確認
サーマルカメラについて、ブログでも詳しく紹介しております。
サーマルカメラについて
製品動画
Zipstream
Axis Zipstreamテクノロジーにより、帯域幅とストレージの要件を平均50%以上も低減させながら、検証用に必要とされるすべての重要な詳細画像を確保します。
概要
- 幅広いインテリジェントビデオソリューションをサポート
- VGA 640×480による長い検知範囲と広い視野
- 卓越した画像コントラストおよび電子動体ブレ補正
- Axis独自のZipstreamテクノロジー – 画質を損なわずに帯域幅を節約
特長
AXIS Q1942-Eは、厳しい気象条件に対応するウィンドウヒーターを搭載した、手頃な価格のバレッ トスタイルの屋外対応サーマルカメラです。640×480の解像度を備え、異なる複数のレンズモデ ル(10 mm、19 mm、35 mm、60 mm) を揃えており、最適な検知性能を設定してほとんどの要件に 対応することができます。電子動体ブレ補正により振動にさらされてもスムーズな映像が得られ、 Axis独自のZipstreamにより帯域幅およびストレージの容量を低減できます。AXIS Q1942-Eは強力なプ ロセッサーを搭載しているため、AXIS Camera Application Platform (ACAP) によるビデオ分析を実行で きる高い性能を持ち、広範囲な種類のサードパーティアプリケーションを利用できます。
AXIS Q1942-Eは、暗闇や日光が強い環境でもあらゆる種類の事象を正確に検知し、迅速に確認して行動するのに役立ちます。 悪条件での監視に最適です。
インテリジェントビデオの原動力
AXIS Q1942-Eの強力なプロセッサーにより、お使いの監視ソリューションに、市場で最も幅広いラインナップのインテリジェントビデオソリューションの利点を加えることができます。 たとえば、Axisとパートナーによるインテリジェントビデオアプリケーションは、検知された事象を分析し、脅威ではないものを自動的に除外して、危機的な状況の可能性があるものをセキュリティスタッフに通知することで、俊敏かつ適切な対応をサポートします。 担当スタッフは鮮明で詳細な映像データを確認することで、明らかに脅威となる対象を特定し、それに応じた処置をとることができます。
遠距離 + 広角 + 鮮明 = 正確
AXIS Q1942-Eは、VGA 640×480の熱感知解像度を備え、広範囲かつ長距離をカバーします。 つまり、1 台のカメラで広範囲かつ長距離で起こっている事象を撮影できます。 さらにAXIS Q1942-Eでは、ダイナミックヒストグラム平坦化、強力なローカルコントラスト、ダイナミックシャープニングを組み合わせることで、画像コントラストを向上させ、どのような環境でも鮮明な映像と高精細さを実現します。 さらに電子動体ブレ補正により、カメラが振動下にあっても画像を滑らかに保ちます。これにより、傑出した検知機能が得られ、検知された事象の性質を迅速かつ簡単に視覚的に確認できます。 検知した事象の除外などを行うことで、誤報を最小限に抑えることができます。
鮮明な画像。
サーマルカメラはインテリジェントビデオと組み合せることで強力なツールとなり、対象範囲において侵入者やその他の迷惑行動を検知します。 信頼性と効率性に優れた監視システムを実現するには、重要な物体を映す必要があります。 たとえば、低温または高温の巨大な物体がシーン内で動いている場合など、背景の変化が激しい場合には、重要な物体を見分けることが難しい可能性があります。 AXIS Q1942-Eには強化された自動ゲインコントロールが搭載されているので、背景が安定し、そのような物体の影響をほとんど受けずに、誤報のリスクを低減できます。 背景にある高温の物体の影響を最小限にすることで、検知能力が向上します。 さらに、AXIS Q1942-Eは、より詳細な画像を確保し、露出過度の可能性がある領域を補正します。 このサーマルカメラは、優れた検知を提供することにより、高性能のインテリジェントビデオを実現します。
帯域幅と少ないストレージ。
AXIS Q1942-EはAxis Zipstreamテクノロジーを搭載し、ストレージ消費量とネットワーク帯域幅の要件を低減させつつ、重要な詳細部分をフル画質で撮影します。 必要なエリアと比較して、あまり重要でないエリアの圧縮率を高めることで実現しています。 つまり、人物や動きがないエリアでは圧縮率が高くなります。 これはサーマルカメラが使用される可能性が高い用途で特に当てはまります。多くの場合、その用途のエリアでは立ち入りが厳しく制限されているためです。
検知範囲
焦点距離 | 画角 | 検知 | ||||
mm | 水平方向 | 人物: 1.8 x 0.5 m |
車両: 4 x 1,5 m |
|||
m | ヤード | m | ヤード | |||
検知 (大きさ1.5ピクセル) | 10 | 63° | 291 | 318 | 892 | 978 |
19 | 32° | 573 | 627 | 1757 | 1921 | |
35 | 17° | 1079 | 1179 | 3307 | 3617 | |
60 | 10° | 1833 | 2005 | 5623 | 6149 | |
認識 (大きさ6ピクセル) | 10 | 63° | 73 | 80 | 223 | 244 |
19 | 32° | 143 | 157 | 439 | 480 | |
35 | 17° | 270 | 295 | 827 | 904 | |
60 | 10° | 458 | 501 | 1406 | 1538 | |
識別 (大きさ12ピクセル) | 10 | 63° | 36 | 40 | 112 | 122 |
19 | 32° | 72 | 78 | 220 | 241 | |
35 | 17° | 135 | 147 | 413 | 452 | |
60 | 10° | 229 | 251 | 703 | 769 |
検知範囲はジョンソン基準で計算されており、天候状況によって変化します。
AXIS Q1942-E サーマルネットワークカメラ (メートル)(pdf) [481KB] 英語 のノモグラフでは、レンズの焦点距離、ターゲットにおけるピクセル数、レンジの数値関係をご覧いただけます。
仕様
モデル | AXIS Q1942-E 10 mm/19 mm/35 mm/60 mm | |
---|---|---|
カメラ | 撮像素子 | 非冷却マイクロボロメータ 640×480、ピクセルサイズ : 17 µm スペクトル範囲 : 8〜14 μm |
レンズ | アサーマル 10 mm : 水平画角 : 63°、F1.24 最短撮影距離 : 2.8m 19 mm : 水平画角 : 31°、F1.23 最短撮影距離 : 9.2m 35 mm : 水平画角 : 17°、F1.20 最短撮影距離 : 33m 60 mm : 水平画角 : 10°、F1.25 最短撮影距離 : 91m |
|
感度 | NETD < 50 mK | |
ビデオ | ビデオ圧縮 | H.264 (MPEG-4 Part 10/AVC) Baseline、Main、High Profile Motion JPEG |
解像度 | 撮像素子 640×480。最大800×600 (SVGA) まで画像を拡大可能。 | |
フレームレート | 最大8.3フレーム/秒および30フレーム/秒 | |
ビデオストリーミング | 3つ以上のH.264、Motion JPEGストリームを個別に設定し、最大解像度を最大のフレームレートで同時配信可能 Axis Zipstreamテクノロジー (H.264) フレームレートおよび帯域幅の制御 H.264 VBR/ABR/MBR |
|
画像設定 | 圧縮レベル、輝度、シャープネス、コントラスト、露出ゾーン、オーバーレイ (テキスト/画像)、プライバシーマスク、ミラーリング、電子動体ブレ補正、マルチパレット 回転 : 0°、90°、180°、270° (コリドールフォーマットを含む) |
|
音声 | 音声ストリーミング | 双方向、全二重 |
音声圧縮 | 24bit LPCM、AAC-LC 8/16 kHz、G.711 PCM 8 kHz、G.726 ADPCM 8 kHz、Opus 8/16/48 kHz ビットレート設定可 |
|
音声入出力 | 外部マイクロフォン入力またはライン入力、ライン出力 | |
ネットワーク | セキュリティ | パスワード保護、IPアドレスフィルタリング、HTTPS暗号化、IEEE 802.1X (EAP-TLS)ネットワークアクセスコントロール、ダイジェスト認証、ユーザーアクセスログ、証明書の集中管理、総当たり攻撃による遅延の保護、署名付きファームウェア |
対応プロトコル | IPv4、IPv6 USGv6、HTTP、HTTPSa、SSL/TLSa、QoS Layer 3 DiffServ、FTP、CIFS/SMB、SMTP、Bonjour、UPnPTM、SNMP v1/v2c/v3 (MIB-II)、DNS、DynDNS、NTP、RTSP、RTP、SRTP、SFTP、TCP、UDP、IGMPv1/v2/v3、RTCP、ICMP、DHCP、ARP、SOCKS、SSH、LLDP、MQTT v3.1.1 | |
システムインテグレーション | アプリケーションプログラミングインターフェース | VAPIX®、AXIS Camera Application Platformなど、ソフトウェア統合のためのオープンAPI。axis.comで仕様を入手可能 ワンクリックで接続できるAXIS Video Hosting System (AVHS) One-Click Cloud Connection ONVIF® Profile GおよびONVIF® Profile S。仕様についてはonvif.orgを参照 |
イベントトリガー | ビデオ分析、温度、外部入力、タイムスケジュール、エッジストレージイベント | |
イベントアクション | ビデオ録画 : SDカードおよびネットワーク共有 画像またはビデオクリップのアップロード : FTP、SFTP、HTTP、HTTPSネットワーク共有、電子メール 録画またはアップロード目的でのプリ/ポストアラーム画像または映像のバッファリング 通知 : 電子メール、HTTP、HTTPS、TCP、およびSNMPトラップ オーバーレイテキスト、音声クリップの再生 |
|
データストリーミング | イベントデータ | |
設置支援機能 | ピクセルカウンター | |
分析機能 | アプリケーション | 含まれるもの : AXIS Motion Guard、AXIS Fence Guard、AXIS Loitering Guard AXIS Video Motion Detection、音声検知、いたずら警告 追加可能 : AXIS Perimeter Defender AXIS Camera Application Platformに対応する、サードパーティ製アプリケーションをインストール可能、axis.com/acapを参照 |
一般 | ケーシング | IP66-、IP67、NEMA 4X準拠 メタルケース (アルミニウム)、ゲルマニウムウインドウ、除湿膜搭載 カラー : 自NCS S 1002-B |
環境保護 | PVC不使用 | |
メモリー | RAM 512 MB、フラッシュ 256 MB | |
電源 | Power over Ethernet IEEE 802.3af/802.3at Type 1 Class 3 標準4.8 W、最大11.8 W 8〜28 V DC、通常6.6 W、最大13 W 20〜24 V AC (50/60 Hz)、通常11 VA、最大19 VA 電源は付属していません。 |
|
コネクタ | RJ45 10BASE-T/100BASE-TX PoE DC/AC入力用I/Oコネクター、設定可能な2つの入力/出力、マイクロフォン入力/ライン入力、ライン出力、(AXIS Multicable A I/O Audioは付属していません)、AC/DC入力 |
|
ストレージ | microSD/microSDHC/microSDXCカードに対応 SDカード暗号化に対応 NAS (Network Attached Storage) への録画に対応 推奨するSDカードとNASについては、axis.comを参照 |
|
動作条件 | -40 °C〜60 °C 湿度 : 10%〜100% RH (結露可) 除氷機能 (MIL-STD-810F Method 521.3に準拠) |
|
保管条件 | -40 °C〜70 °C | |
認証・認可 | EMC : EN 55022 Class A、EN 50121-4、IEC 62236-4、EN 55024、EN 61000-6-1、EN 61000-6-2、FCC Part 15 Subpart B Class A、ICES-003 Class A、VCCI Class A、RCM AS/NZS CISPR22 Class A KCC KN32 Class A、KN35 安全性 : IEC/EN/UL 60950-1、IEC/EN/UL 60950-22、IS 13252 EN 62368-1 環境 : EN 50581、NEMA 250 Type 4X、IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-6 Class 4M4、IEC 60068-2-27、IEC 60068-2-52、IEC 60721-3-4 Class 4K3、MIL-STD-810F Method 521.3 IEC 60529 IP66/IP67 ネットワーク : NIST SP500-267 |
|
外形寸法 | 344 x 146 mm | |
重量 | 10/19/35 mm : 2000 g 60 mm : 2200 g |
|
付属品 | Resistorx® L-key、壁面・天井取付ブラケット、ターミナルブロックコネクター インストールガイド、Windows®用デコーダ (1ユーザーライセンス) |
|
オプションアクセサリー | AXIS T98A17-VE Surveillance Cabinet、AXIS T94G01P、AXIS T91A47 Pole Mount、AXIS Multicable A I/O Audio、Axis PoE Midspans、AXIS T8129 PoE Extender、AXIS T8640 PoE+ over Coax Adapter Kit、AXIS T8604 Media Converter Switch AXIS T8415 Wireless Installation Tool その他のアクセサリーについては、axis.comを参照 |
|
ビデオ管理ソフトウェア | AXIS Companion、AXIS Camera Station、Axisアプリケーション開発パートナー製のビデオ管理ソフトウェア。詳しくはaxis.com/vmsを参照 | |
言語 | 英語、ドイツ語、フランス語、スペイン語、イタリア語、ロシア語、簡体字中国語、日本語、韓国語、ポルトガル語、繁体字中国語 | |
保証 | 5年保証に関しては、axis.com/warrantyを参照してください。 | |
輸出管理 | 本製品は輸出管理規則の対象となります。輸出の際は、各国の輸出管理当局の規制を参照し、遵守する必要があります。 |
