AXIS T8129 PoEエクステンダー

⻑距離をカバーするスマートなソリューション

エントリーモデル

※2024年07月30日時点の情報です。
仕様などの情報は、予告なく変更される場合があります。

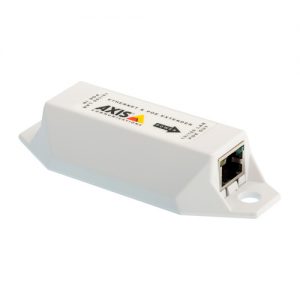

AXIS T8129 PoEエクステンダー

概要

  • 100mの距離制限を超えるPoE(イーサネット)接続を拡張
  • IEEE 802.3afとIEEE 802.3atに準拠
  • 追加の電力供給無しで設置が簡単
  • 全てのAxisネットワークビデオ製品に対応
  • 屋内用

特長

イーサネットには、スイッチとカメラの間のケーブル長が100mまでという制限があります。
より長い距離をカバーする必要がある場合は、通常、スイッチをリピーターとして使用するか、光ファイバーを使用します。この距離制限を克服するために、ネットワークインストーラーはAXIS T8129 PoE ExtenderをインラインでCat-5eまたはCat-6ケーブルに接続し、残りをカメラに転送するだけで済みます。
ミッドスパンやカメラの種類によって、総接続距離は200~400メートルになります。

互換性

AXIS T8129 PoE Extenderは、PoEを搭載するすべてのアクシスネットワークビデオ製品と互換性があり、IEEE 802.3afとIEEE 802.3atの両方に対応しています。 アクシスネットワークビデオ製品との接続例については、「標準設定」セクションを確認してください。

範囲

範囲は必要とされる電力により異なるため、25 WのPTZドームカメラはAXIS T8129を1台使用することにより200m先に設置することができます。
または、100mおきに合計3台のAXIS T8129を設置することで、通常の5 Wネットワークカメラへのケーブル長を最長400mまで延長することができます。 最大距離については、[範囲] タブを確認してください。

下の表は、100mおきにAxis PoEエクステンダーを追加したネットワークスイッチからの最大距離を電源別に示しています。
実際の数値は動作条件により変化します。 特に指定する場合を除き、ケーブルの対応範囲は24 AWG以上のCAT5eまたはCAT6ケーブルです。

駆動デバイス PoEソース
PoEスイッチまたはAxis 15 W
ミッドスパン (802.3af)
PoE+スイッチ (802.3at) Axis 30Wミッドスパン (802.3at)** Axis 60W ミッドスパン (High PoE)
低電力PoEデバイス
PoE Class 1、または必要電力6 W未満のデバイス
300m 400m 400m 400m
中電力PoEデバイス
PoE Class 1 または2、もしくは必要電力12 W未満のデバイス
200m 200m 300m 300m
フルパワーPoEまたはPoE+デバイス
PoE 802.3afまたは802.at準拠の、または12 Wを超える電力を要するデバイス
サポートなし サポートなし 200m* 200 m*
カスタムHigh PoEデバイス
Axis 60W インジェクターで使用指定のデバイス
サポートなし サポートなし サポートなし 200m*


注意: 実際の数値は動作条件により変化します。 特に指定する場合を除き、ケーブルの対応範囲は24 AWG以上のCAT5eまたはCAT6ケーブルです。

*23AWG以上のケーブルを使用 (通常はCAT6)
** Axis 30W midspanは802.3atに完全に準拠していますが、多くのPoE +スイッチよりも高い電圧で動作するため、通常のPoE +スイッチの大部分よりも長い範囲が可能です。

追加の電力供給が不要

AXIS T8129には追加の電力供給が不要で、接続されたネットワークカメラは1台のPoEスイッチまたはミッドスパンにより電力供給されます。
2つのメス型イーサネットポートが提供されており、どちらもリンク速度、デュプレックス、およびクロスオーバーが自動構成され、フルレートのネットワークスループットが維持されます。

標準設置

標準設定

標準設定

標準設定

図解

T8129

仕様

ディスプレイ データ転送速度 10/100 Mbps半二重/全二重
照射範囲 最大距離は接続する製品、電源、動作条件によって異なります。詳細については、AxisのWebサイト (www.axis.com)を参照してください。
コネクタ シールド付きRJ45、EIA 568Aおよび568B
ネットワークケーブル カテゴリー5以上のシールドケーブル
設置と管理 プラグアンドプレイインストール: PoEおよびHigh PoE対応デバイスへの自動インライン電力供給
一般 インジケーター表示 RJ45コネクター電源インジケーターにLEDインジケーターを配置: PoEが有効 (緑) のネットワークインジケーター:リンク/動作 (黄)
準拠規格 IEEE 802.3af、IEEE 802.3at、RoHS、WEEE、CE
設置方法 壁または棚
設置環境 屋内用
動作条件 -10 °C〜50 °C、最大湿度85% RH (結露不可)
保管条件 -40 °C〜74 °C
認証・認可 EN 55022 Class B、EN 55024、FCC Part 15 Subpart B Class B (FTPケーブル使用)
外形寸法 105 x 40 x 22 mm
重量 45 g
保証 3年保証に関しては、axis.com/warrantyを参照してください。

対応製品

Analytics
AXIS P8815-2 3D People Counter

PTZカメラ
AXIS M5000 PTZ Camera
AXIS M5000-G PTZ Camera
AXIS M5074 PTZ Camera
AXIS M5075 PTZ Camera
AXIS M5075-G PTZ Camera
AXIS M5525-E PTZ Network Camera
AXIS P5654-E PTZ Network Camera
AXIS P5655-E PTZ Network Camera
AXIS P5676-LE PTZ Camera
AXIS Q6010-E Network Camera
AXIS Q6074 PTZ Network Camera
AXIS Q6074-E PTZ Network Camera
AXIS Q6075 PTZ Network Camera
AXIS Q6075-E PTZ Network Camera
AXIS Q6078-E PTZ Camera
AXIS Q6100-E Network Camera
AXIS Q6135-LE PTZ Network Camera
AXIS Q6315-LE PTZ Network Camera
AXIS Q6318-LE PTZ Camera

サーマルカメラ
AXIS P1280-E Thermal Network Camera
AXIS P1290-E Thermal Network Camera
AXIS Q1941-E Thermal Network Camera
AXIS Q1941-E PT Mount Thermal Network Camera
AXIS Q1942-E Thermal Network Camera
AXIS Q1942-E PT Mount Thermal Network Camera
AXIS Q1951-E Thermal Camera
AXIS Q1952-E Thermal Camera
AXIS Q1961-TE Thermal Camera

ネットワークI/Oリレーモジュール
AXIS A9161 Network I/O Relay Module
AXIS A9188 Network I/O Relay Module
AXIS A9188-VE Network I/O Relay Module

ネットワークスピーカー
AXIS C1210-E Network Ceiling Speaker
AXIS C1211-E Network Ceiling Speaker
AXIS C1410 Network Mini Speaker

パノラマカメラ
AXIS M3077-PLVE Network Camera
AXIS M4308-PLE Panoramic Camera
AXIS P3719-PLE Network Camera
AXIS P3727-PLE Panoramic Camera
AXIS P3807-PVE Network Camera
AXIS P3818-PVE Panoramic Camera
AXIS P4705-PLVE Panoramic Camera
AXIS P4707-PLVE Panoramic Camera
AXIS Q3819-PVE Panoramic Camera

モジュラー型カメラ
AXIS F41 Main Unit
AXIS F9104-B Main Unit
AXIS F9111 Main Unit
AXIS F9114 Main Unit
AXIS F9114-B Main Unit
AXIS FA51 Main Unit
AXIS FA51-B Main Unit
AXIS P1245 Network Camera
AXIS P1265 Network Camera
AXIS P1275 Network Camera
AXIS P1280-E Thermal Network Camera
AXIS P1290-E Thermal Network Camera

固定ドームカメラ
AXIS M3077-PLVE Network Camera
AXIS M3085-V Dome Camera
AXIS M3086-V Dome Camera
AXIS M3088-V Dome Camera
AXIS M3115-LVE Network Camera
AXIS M3116-LVE Network Camera
AXIS M3215-LVE Dome Camera
AXIS M3216-LVE Dome Camera
AXIS M4216-LV Dome Camera
AXIS M4216-V Dome Camera
AXIS M4308-PLE Panoramic Camera
AXIS P3255-LVE Dome Camera
AXIS P3265-LV Dome Camera
AXIS P3265-LVE Dome Camera
AXIS P3265-V Dome Camera
AXIS P3267-LV Dome Camera
AXIS P3267-LVE Dome Camera
AXIS P3268-LV Dome Camera
AXIS P3268-LVE Dome Camera
AXIS P3719-PLE Network Camera
AXIS P3727-PLE Panoramic Camera
AXIS P3807-PVE Network Camera
AXIS P3818-PVE Panoramic Camera
AXIS P4705-PLVE Panoramic Camera
AXIS P4707-PLVE Panoramic Camera
AXIS P9106-V Network Camera
AXIS Q3536-LVE Dome Camera
AXIS Q3538-LVE Dome Camera
AXIS Q3538-SLVE Dome Camera
AXIS Q3819-PVE Panoramic Camera
AXIS Q9216-SLV Network Camera

固定バレット型カメラ
AXIS M2035-LE Bullet Camera
AXIS M2036-LE Bullet Camera
AXIS P1455-LE Network Camera
AXIS P1465-LE Bullet Camera
AXIS P1467-LE Bullet Camera
AXIS P1468-LE Bullet Camera
AXIS Q1700-LE License Plate Camera
AXIS Q1715 Block Camera
AXIS Q1786-LE Network Camera
AXIS Q1798-LE Network Camera

固定ボックス型カメラ
AXIS M1055-L Box Camera
AXIS M1075-L Box Camera
AXIS M1135 Mk II Box Camera
AXIS M1135-E Mk II Box Camera
AXIS M1137 Mk II Box Camera
AXIS M1137-E Mk II Box Camera
AXIS P1375 Network Camera
AXIS P1375-E Network Camera
AXIS P1377 Network Camera
AXIS P1378 Network Camera
AXIS P1378-LE Network Camera
AXIS Q1615-LE Mk III Network Camera
AXIS Q1656 Box Camera
AXIS Q1656-B Box Camera
AXIS Q1659 Network Camera

特殊カメラ
AXIS P9106-V Network Camera
AXIS Q9216-SLV Network Camera

車両搭載向けカメラ
AXIS F41 Main Unit

運用効率の分析
AXIS P8815-2 3D People Counter

防犯レーダー
AXIS D2110-VE Security Radar
