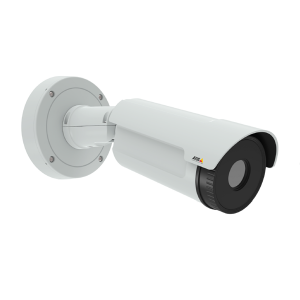

AXIS Q1941-E
優れた検知とパワフルな映像分析
- 〜1MP
- PoE
- 屋外対応
- I/O
- 音声
- SDカード
- サーマル
※7 mm/ 13 mm/ 19 mm/ 35 mmは2021年12月31日販売終了予定
※2023年04月10日時点の情報です。
仕様などの情報は、予告なく変更される場合があります。
サーマルカメラについて、ブログでも詳しく紹介しております。
サーマルカメラについて
概要
- ACAPアプリケーションによる映像分析のパワフルなパフォーマンス
- 優れた画像コントラストが信頼性の高い検知と迅速な検証を実現
- 屋外に容易かつ迅速に設置が可能
- 384×288 サーマル検知
特長
AXIS Q1941-Eは、厳しい気象条件に対応するウィンドウヒーターを搭載した、手頃な価格のバレッ トスタイルの屋外対応サーマルカメラです。384×288の解像度を備え、異なる複数のレンズモデル (7 mm、13 mm、19 mm、35 mm、60 mm) を揃えており、最適な検知性能を設定してほとんどの要 件に対応することができます。電子動体ブレ補正により振動にさらされてもスムーズな映像が得ら れ、Axis独自のZipstreamにより帯域幅およびストレージの容量を低減できます。AXIS Q1941-Eは強力 なプロセッサーを搭載しているため、AXIS Camera Application Platform (ACAP) によるビデオ分析を実 行できる高い性能を持ち、広範囲な種類のサードパーティアプリケーションを利用できます。
製品の受賞歴
AXIS Q1941-Eサーマルカメラは、Security Products Magazine 2016が主催する Govies賞の映像監視カメラ、IP部門で、同賞を受賞しました。
ライブまたは録画されたビデオの強力なインテリジェントビデオ機能
パワフルなプロセッサを搭載したAXIS Q1941-Eは、 AXIS Camera Application Platform (ACAP) を使用して映像分析を実行する高い性能を備えており、幅広いサードパーティー製アプリケーションを使用することができます。また、ローカルストレージに録画を保存するための メモリーカードスロットも備えています。
誤報率の低い、信頼性に優れたサーマル検知
サーマルカメラは光の条件や影などの影響を受けにくいため、ほとんどの用途において、従来のカメラよりも高い精度を発揮し、誤報を低減します。優れた熱画像コントラストにより、AXIS Q1941-Eは 周辺監視などにおいて確実な検知と、状況の迅速な検証を行います。5種類のレンズのオプション (7 mm、13mm、19 mm、35 mm、60 mm) を備えるこのネットワークカメラは、検知力を最適化し、ほとんどの用途の要件に対応することが可能です。
滑らかな映像および少ないストレージへの要件
サーマルカメラは主に、誰も侵入したり歩き回ったりしてはならない立ち入り制限区域の映像分析および検知に使用されます。 こういった施設では、侵入者が検知されない限り、映像に動きは表示されません。 アクシスの Zipstream テクノロジー に対応するAXIS Q1941-Eは、こういった動きのないエリアを除去し、動きのある画像部分に焦点を当てることができます。これにより、帯域幅とストレージの容量を大幅に削減します。さらに、 電子動体ブレ補正 (EIS) が、カメラが不安定な場所に設置されている場合や振動が問題として認識される場合に、滑らかなライブビューを提供できるよう支援します。
検知範囲
焦点距離 | 画角 | 検知 | ||||
mm | 水平方向 | 人物: 1.8 x 0.5 m |
車両: 4 x 1,5 m |
|||
m | ヤード | m | ヤード | |||
検知 (大きさ 1.5 ピクセル) |
10 | 57° | 322 | 352 | 986 | 1079 |
19 | 32° | 573 | 627 | 1757 | 1922 | |
35 | 18° | 1019 | 1114 | 3124 | 3416 | |
60 | 10° | 1833 | 2005 | 5623 | 6149 | |
認識 (大きさ 6 ピクセル) |
10 | 57° | 80 | 88 | 247 | 270 |
19 | 32° | 143 | 157 | 439 | 480 | |
35 | 18° | 255 | 278 | 781 | 854 | |
60 | 10° | 458 | 501 | 1406 | 1537 | |
識別 (大きさ 12 ピクセル) |
10 | 57° | 40 | 44 | 123 | 135 |
19 | 32° | 72 | 78 | 220 | 240 | |
35 | 18° | 127 | 139 | 390 | 427 | |
60 | 10° | 229 | 251 | 703 | 769 |
検知範囲はジョンソン基準で計算されており、天候状況によって変化します。
AXIS Q1941-E サーマルネットワークカメラ (メートル)(pdf) [422KB] 英語 のノモグラフを参照し、レンズの焦点距離、被写体におけるピクセル数、検知距離の数値関係を確認してください。
仕様
モデル | AXIS Q1941-E 7 mm/13 mm/19 mm/35 mm/60 mm | |
---|---|---|
カメラ | 撮像素子 | 非冷却マイクロボロメータ 384×288、ピクセルサイズ : 17 µm スペクトル範囲 : 8〜14 μm |
レンズ | アサーマル 7 mm : 水平画角 : 55°、F1.18 最短撮影距離 : 1.3m 13 mm : 水平画角 : 28°、F1.0 最短撮影距離 : 5.3m 19 mm : 水平画角 : 19.4°、F1.23 最短撮影距離 : 9.2m 35 mm : 水平画角 : 10.5°、F1.2 最短撮影距離 : 33m 60 mm : 水平画角 : 6.2°、F1.25 最短撮影距離 : 91m |
|
感度 | NETD < 70 mK | |
ビデオ | ビデオ圧縮 | H.264 (MPEG-4 Part 10/AVC) Baseline、Main、High Profile Motion JPEG |
解像度 | 撮像素子 384×288。最大768×576まで画像を拡大可能。 | |
フレームレート | 最大8.3フレーム/秒および30フレーム/秒 | |
ビデオストリーミング | 3つ以上のH.264、Motion JPEGストリームを個別に設定し、最大解像度を最大のフレームレートで同時配信可能 Axis Zipstreamテクノロジー (H.264) フレームレートおよび帯域幅の制御 H.264 VBR/ABR/MBR |
|
画像設定 | 圧縮レベル、輝度、シャープネス、コントラスト、露出ゾーン、オーバーレイ (テキスト/画像)、プライバシーマスク、ミラーリング、電子動体ブレ補正、マルチパレット 回転 : 0°、90°、180°、270° (コリドールフォーマットを含む) |
|
音声 | 音声ストリーミング | 双方向、全二重 |
音声圧縮 | 24bit LPCM、AAC-LC 8/16 kHz、G.711 PCM 8 kHz、G.726 ADPCM 8 kHz、Opus 8/16/48 kHz ビットレート設定可 |
|
音声入出力 | 外部マイクロフォン入力またはライン入力、ライン出力 | |
ネットワーク | セキュリティ | パスワード保護、IPアドレスフィルタリング、HTTPS暗号化、IEEE 802.1X (EAP-TLS)ネットワークアクセスコントロール、ダイジェスト認証、ユーザーアクセスログ、証明書の集中管理、総当たり攻撃による遅延の保護、署名付きファームウェア |
対応プロトコル | IPv4、IPv6 USGv6、HTTP、HTTPS、SSL/TLS、QoS Layer 3 DiffServ、FTP、CIFS/SMB、SMTP、Bonjour、UPnPTM、SNMP v1/v2c/v3 (MIB-II)、DNS、DynDNS、NTP、RTSP、RTP、SRTP、SFTP、TCP、UDP、IGMPv1/v2/v3、RTCP、ICMP、DHCP、ARP、SOCKS、SSH、LLDP、MQTT v3.1.1 | |
システムインテグレーション | アプリケーションプログラミングインターフェース | VAPIX®、AXIS Camera Application Platformなど、ソフトウェア統合のためのオープンAPI。axis.comで仕様を入手可能 One-Click Cloud Connection ONVIF® Profile GおよびONVIF® Profile S。仕様についてはonvif.orgを参照 |
イベントトリガー | ビデオ分析、温度、外部入力、タイムスケジュール、エッジストレージイベント | |
イベントアクション | ビデオ録画 : SDカードおよびネットワーク共有 画像またはビデオクリップのアップロード : FTP、SFTP、HTTP、HTTPSネットワーク共有、電子メール 録画またはアップロード目的でのプリ/ポストアラーム画像または映像のバッファリング 通知 : 電子メール、HTTP、HTTPS、TCP、およびSNMPトラップ オーバーレイテキスト、音声クリップの再生 |
|
データストリーミング | イベントデータ | |
設置支援機能 | ピクセルカウンター | |
分析機能 | アプリケーション | 含まれるもの : AXIS Motion Guard、AXIS Fence Guard、AXIS Loitering Guard AXIS Video Motion Detection、音声検知、いたずら警告 追加可能 : AXIS Perimeter Defender AXIS Camera Application Platformに対応する、サードパーティ製アプリケーションをインストール可能、axis.com/acapを参照 |
一般 | ケーシング | IP66-、IP67、NEMA 4X準拠 メタルケース (アルミニウム)、ゲルマニウムウインドウ、除湿膜搭載 カラー : 自NCS S 1002-B |
環境保護 | PVC不使用 | |
メモリー | RAM 512 MB、フラッシュ 256 MB | |
電源 | Power over Ethernet IEEE 802.3af/802.3at Type 1 Class 3 標準4.8 W、最大11.8 W 8〜28 V DC、通常6.6 W、最大13 W 20〜24 V AC (50/60 Hz)、通常11 VA、最大19 VA 電源は付属していません。 |
|
コネクタ | RJ45 10BASE-T/100BASE-TX PoE DC/AC入力用I/Oコネクター、設定可能な2つの入力/出力、マイクロフォン入力/ライン入力、ライン出力、(AXIS Multicable A I/O Audioは付属していません)、AC/DC入力 |
|
ストレージ | microSD/microSDHC/microSDXCカードに対応 SDカード暗号化に対応 NAS (Network Attached Storage) への録画に対応 推奨するSDカードとNASについては、axis.comを参照 |
|
動作条件 | -40 °C〜60 °C 湿度 : 10%〜100% RH (結露可) 除氷機能 (MIL-STD-810F Method 521.3に準拠) |
|
保管条件 | -40 °C〜70 °C | |
認証・認可 | EMC : EN 55022 Class A、EN 50121-4、IEC 62236-4、EN 55024、EN 61000-6-1、EN 61000-6-2、FCC Part 15 Subpart B Class A、ICES-003 Class A、VCCI Class A、RCM AS/NZS CISPR22 Class A KCC KN22 Class A、KN24 安全性 : IEC/EN/UL 60950-1、IEC/EN/UL 60950-22、IS 13252 EN 62368-1 環境 : EN 50581、NEMA 250 Type 4X、IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-6 Class 4M4、IEC 60068-2-27、IEC 60068-2-52、IEC 60721-3-4 Class 4K3、MIL-STD-810F Method 521.3 IEC 60529 IP66/IP67 ネットワーク : NIST SP500-267 |
|
外形寸法 | 344 x 146 mm | |
重量 | 7/13/19/35 mm : 2000 g 60 mm : 2200 g |
|
付属品 | Resistorx® L-key、壁面・天井取付ブラケット、ターミナルブロックコネクター インストールガイド、Windows®用デコーダ (1ユーザーライセンス) |
|
オプションアクセサリー | AXIS T98A17-VE Surveillance Cabinet、AXIS T94G01P、AXIS T91A47 Pole Mount、AXIS Multicable A I/O Audio、Axis PoE Midspans、AXIS T8129 PoE Extender、AXIS T8640 PoE+ over Coax Adapter Kit、AXIS T8604 Media Converter Switch AXIS T8415 Wireless Installation Tool その他のアクセサリーについては、axis.comを参照 |
|
ビデオ管理ソフトウェア | AXIS Companion、AXIS Camera Station、Axisアプリケーション開発パートナー製のビデオ管理ソフトウェア。詳しくはaxis.com/vmsを参照 | |
言語 | 英語、ドイツ語、フランス語、スペイン語、イタリア語、ロシア語、簡体字中国語、日本語、韓国語、ポルトガル語、繁体字中国語 | |
保証 | 5年保証に関しては、axis.com/warrantyを参照してください。 | |
輸出管理 | 本製品は輸出管理規則の対象となります。輸出の際は、各国の輸出管理当局の規制を参照し、遵守する必要があります。 |
