AXIS T8604 メディア コンバータ スイッチ

イーサネットを高速光ファイバー12 V DCに変換

エントリーモデル

※2024年02月09日時点の情報です。
仕様などの情報は、予告なく変更される場合があります。

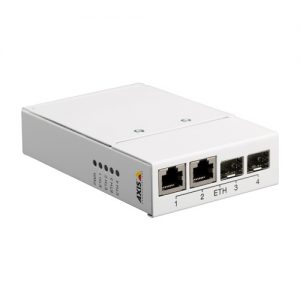

AXIS T8604 メディア コンバータ スイッチ
AXIS T8604 メディア コンバータ スイッチ
AXIS T8604 メディア コンバータ スイッチ

概要

  • イーサネットを光ファイバーに変換
  • アクシスネットワークビデオ製品との互換性
  • 10/100 Mbps対応
  • 信頼性の高い設定
  • SFPスロット (×2)、RJ-45ポート (×2)

特長

イーサーネットを光ファイバーへ変換

メディアコンバータスイッチは、デイジーチェーンネットワークに接続できます。 デイジーチェーンに接続できるカメラの最大数は、カメラ1台当たりのビットレートによって決まります。
カメラとメディアコンバータスイッチ間の接続は最大100メガビット、メディアコンバータスイッチ間の接続は最大1000メガビットです。 AXIS T8604は、IGMP Snoopingには対応していません。

長距離接続用

光ファイバー接続は一般に、落雷のおそれがある市街地監視や空港などの監視、また、長距離の接続が必要とされるその他の長距離設置に使用します。
システム設置を行う作業担当者は、設置現場でインストレーションディスプレイやノートPCをAXIS T8604に接続して、カメラの保守や制御ができます。

簡単な変換と設置

メディアコンバータスイッチは、すべてのAxisネットワークビデオ製品に対応します。 Axisカメラ/エンコーダはRJ-45を介してAXIS T8604に接続します。
2つのSFPスロットを搭載しているため、柔軟かつ低コストでカメラを長距離ネットワークに接続できます。 また、RJ-45コネクタを使用して、補助カメラを接続したり、設置場所で一時的にノートPCを接続してシステムを保守したりすることもできます。

標準設定

標準設定

図解

T8604

仕様

モデル AXIS T8604メディアコンバータスイッチ
一般 対応製品 すべてのAxisネットワークビデオ製品
ケーシング 金属
色: 白 NCS S 1002‑B
電源 12.0~13.2 V DC、最大3.5 W (電源は付属しません)
コネクタ RJ45コネクタ (10/100 Mbps)×2
SFP光ファイバーモジュールまたはSFP銅線モジュール用
SFPコネクタ (100/1000Mbps)×2

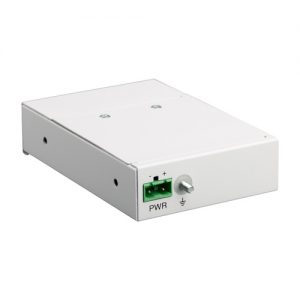

電源コネクタ×1
インジケーター表示 電源LEDインジケーター
ネットワークLEDインジケーター×4
準拠規格 RoHS、REACH、WEEE、CE、EN 50022、IEC 60715、AS 2756
設置方法 DINレールマウント
設置環境 屋内/キャビネット
動作環境 温度: ‑40~75 °C
湿度: 10%~85% RH (結露不可)
保管条件 温度: ‑40~75 °C
湿度: 10%~85% RH (結露不可)
認証・認可 EN 55022 Class A、EN 61000‑3‑2、EN 61000‑3‑3、EN 61000‑6‑1、EN 61000‑6‑2、EN 55024、FCC Part 15 Subpart B Class A、ICES‑003 Class A、VCCI Class A、C‑tick AS/NZS CISPR 22、KCC KN22 Class A、KN24、IEC/EN 60950‑1
外形寸法 150×100×30 mm
重量 284 g
付属品 ブラケット取り付け用DINクリップ、インストールガイド
保証 Axisの3年保証 (www.axis.com/warranty を参照)
