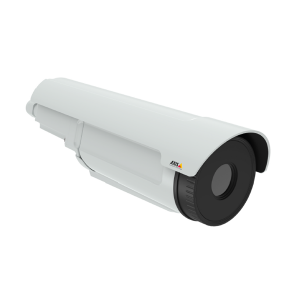

AXIS Q1942-E PT マウント

柔軟なパン/チルトで広いVGA解像度の温度範囲をカバー

  • 〜1MP
  • PoE
  • 音声
  • SDカード
  • サーマル
ハイエンドモデル

※2024年02月09日時点の情報です。
仕様などの情報は、予告なく変更される場合があります。

AXIS Q1942-E PT マウント
AXIS Q1942-E PT マウント
AXIS Q1942-E PT マウント
AXIS Q1942-E PT マウント
AXIS Q1942-E PT マウント

この製品が紹介されているブログ

サーマルカメラについて、ブログでも詳しく紹介しております。
サーマルカメラについて

Axis Zipstreamテクノロジー

概要

  • 高解像度の熱感知映像
  • 詳細な画像を得るための優れた画像コントラスト
  • 高品質な検知のための組み込みの分析機能
  • 電子動体ブレ補正
  • Axis Zipstream テクノロジー

特長

AXIS Q1942-E PT Mountは設置が容易で、既存のセキュリティシステムと容易に統合することができます。遮られない視野 (360°) と地面から空中へ135°の視野を実現するために、AXIS T99A11 Positioning UnitにPTマウントサーマルカメラを取り付けることができます。

AXIS Q1942-E PT Mount

トップクラスのビデオ分析

AXIS Q1942-E PT Mountの強力なプロセッサーにより、お使いの監視ソリューションに、市場で最も幅広いラインナップのビデオ分析ソリューションの利点を加えることができます。 たとえば、Axisとパートナーによるビデオ分析アプリケーションは、検知された事象を分析し、脅威ではないものを自動的に除外して、危機的な状況の可能性があるものをセキュリティスタッフに通知することで、俊敏かつ適切な対応をサポートします。 担当スタッフは鮮明で詳細な映像データを確認することで、明らかに脅威となる対象を特定し、それに応じた処置をとることができます。

鮮明な画像

サーマルIPカメラはインテリジェントビデオと組み合せることで強力なツールとなり、対象範囲において侵入者やその他の迷惑行動を検知します。 信頼性と効率性に優れた監視システムを実現するには、重要な物体を映す必要があります。 たとえば、低温または高温の巨大な物体がシーン内で動いている場合など、背景の変化が激しい場合には、重要な物体を見分けることが難しい可能性があります。 AXIS Q1942-E PTマウントには強化された自動ゲインコントロールが搭載されているので、背景が安定し、そのような物体の影響をほとんど受けずに、誤報のリスクを低減できます。 背景にある高温の物体の影響を最小限にすることで、検知能力を向上します。 さらに、AXIS Q1942-E PTマウントは、より詳細な画像を確保し、露出過度の可能性がある領域を補正します。 このサーマルネットワークカメラは、優れた検知を提供することにより、高性能のインテリジェントビデオを実現します。
自動利得制御なしのサーマルカメラ

鮮明な画像

AXIS Q1942-E サーマルネットワークカメラ、自動ゲインコントロール付き

鮮明な画像

帯域幅とストレージの節減

AXIS Q1942-E PT マウントはAxis独自のZipstreamテクノロジーを搭載し、ストレージ消費量とネットワーク帯域幅の要件を低減させつつ、重要な詳細部分をフル画質で撮影します。 必要なエリアと比較して、あまり重要でないエリアの圧縮率を高めることで実現しています。 つまり、人物や動きがないエリアでは圧縮率が高くなります。 これはサーマルIPカメラが使用される可能性が高い用途で特に当てはまります。多くの場合、その用途のエリアでは立ち入りが厳しく制限されているためです。 さらに、電子動体ブレ補正 (EIS) が搭載されているので、不安定な場所にカメラが設置されて振動が問題になるような場合でも、スムーズなライブ視聴を提供します。

帯域幅とストレージの節減

検知範囲

焦点距離 画角 検知
mm 水平 人物:
1.8×0.5 m
車両:
4×1.5 m
ヤード ヤード
検知 (大きさ1.5ピクセル) 7 55° 200 219 613 671
13 28° 393 430 1205 1318
19 19.4° 567 620 1739 1902
35 10.7° 1028 1124 3153 3448
60 6.2° 1774 1940 5441 5951
認識 (大きさ6ピクセル) 7 55° 50 55 153 168
13 28° 98 107 301 329
19 19.4° 142 155 435 475
35 10.7° 257 281 788 862
60 6.2° 444 485 1360 1488
識別 (大きさ12ピクセル) 7 55° 25 27 77 84
13 28° 49 54 151 165
19 19.4° 71 78 217 238
35 10.7° 129 141 394 431
60 6.2° 222 243 680 744



検知範囲はジョンソンの基準判定で計算され、天候状況によって変化します。

仕様

モデル AXIS Q1942-E PT Mount 10 mm/19 mm/35 mm/60 mm
カメラ 撮像素子 非冷却マイクロボロメータ 640×480、ピクセルサイズ : 17 µm
スペクトル範囲 : 8〜14 μm
レンズ アサーマル
10 mm :
水平画角 : 63°、F1.24
最短撮影距離 : 2.8m
19 mm :
水平画角 : 31°、F1.23
最短撮影距離 : 9.2m
35 mm :
水平画角 : 17°、F1.20
最短撮影距離 : 33m
60 mm :
水平画角 : 10°、F1.25
最短撮影距離 : 91m
感度 NETD < 50 mK
パン/チルト プリセットポジション、ガードツアー、ドライバーの選択、コントロールキュー
ビデオ ビデオ圧縮 H.264 (MPEG-4 Part 10/AVC) Baseline、Main、High Profile Motion JPEG
解像度 撮像素子 640×480。最大800×600 (SVGA) まで画像を拡大可能。
フレームレート 最大8.3フレーム/秒および30フレーム/秒
ビデオストリーミング 3つ以上のH.264、Motion JPEGストリームを個別に設定し、最大解像度を最大のフレームレートで同時配信可能
Axis Zipstreamテクノロジー (H.264)
フレームレートおよび帯域幅の制御
H.264 VBR/ABR/MBR
画像設定 圧縮レベル、輝度、シャープネス、コントラスト、露出ゾーン、オーバーレイ (テキスト/画像)、プライバシーマスク、ミラーリング、電子動体ブレ補正、マルチパレット
回転 : 0°, 180°
ネットワーク セキュリティ パスワード保護、IPアドレスフィルタリング、HTTPS暗号化、IEEE 802.1X (EAP-TLS)ネットワークアクセスコントロール、ダイジェスト認証、ユーザーアクセスログ、証明書の集中管理、総当たり攻撃による遅延の保護、署名付きファームウェア
対応プロトコル IPv4、IPv6 USGv6、HTTP、HTTPS、SSL/TLS、QoS Layer 3 DiffServ、FTP、CIFS/SMB、SMTP、Bonjour、UPnPTM、SNMP v1/v2c/v3 (MIB-II)、DNS、DynDNS、NTP、RTSP、RTP、SRTP、SFTP、TCP、UDP、IGMPv1/v2/v3、RTCP、ICMP、DHCP、ARP、SOCKS、SSH、LLDP、MQTT v3.1.1
システムインテグレーション アプリケーションプログラミングインターフェース VAPIX®、AXIS Camera Application Platformなど、ソフトウェア統合のためのオープンAPI。axis.comで仕様を入手可能
ワンクリックで接続できるAXIS Video Hosting System (AVHS)
One-Click Cloud Connection
ONVIF® Profile GおよびONVIF® Profile S。仕様についてはonvif.orgを参照
イベントトリガー ビデオ分析、温度、外部入力、タイムスケジュール、エッジストレージイベント
PTZプリセット
イベントアクション ファイルのアップロード : FTP、SFTP、HTTP、HTTPS、ネットワーク共有、電子メール
イベント通知 : 電子メール、HTTP、HTTPS、TCP、SNMPトラップ
外部出力の駆動
エッジストレージへのビデオ録画
プリ/ポストアラーム映像のバッファリング
PTZプリセット、ガードツアー、オーバーレイテキスト
設置支援機能 ピクセルカウンター
データストリーミング イベントデータ
分析機能 アプリケーション 含まれるもの :
AXIS Motion Guard、AXIS Fence Guard、AXIS Loitering Guard
AXIS Video Motion Detection、衝撃検知
追加可能 :
AXIS Perimeter Defender
AXIS Camera Application Platformに対応する、サードパーティ製アプリケーションをインストール可能、axis.com/acapを参照
一般 ケーシング IP66およびNEMA 4X準拠
メタルケース (アルミニウム)、ゲルマニウムウインドウ、除湿膜搭載
カラー : 白NCS S 1002-B
環境保護 PVC不使用
メモリー RAM 512 MB、フラッシュ 256 MB
電源 Power over Ethernet IEEE 802.3af/802.3at Type 1 Class 3
標準4.8 W、最大11.8 W
8〜28 V DC、通常6.6 W、最大13 W
20〜24 V AC (50/60 Hz)、通常11 VA、最大19 VA
電源は付属していません。
コネクタ RJ45 10BASE-T/100BASE-TX PoE
電源用ターミナルブロック
RS485/RS422 (パン/チルト制御用)
ストレージ microSD/microSDHC/microSDXCカードに対応
SDカード暗号化に対応
NAS (Network Attached Storage) への録画に対応
推奨するSDカードとNASについては、axis.comを参照
動作条件 -40 °C〜60 °C
湿度10%〜100% RH (結露可)
除氷機能 (MIL-STD-810F Method 521.3に準拠)
保管条件 -40 °C〜70 °C
認証・認可 EMC :
EN 55022 Class A、EN 50121-4、IEC 62236-4、EN 55024、EN 61000-6-1、EN 61000-6-2、FCC Part 15 Subpart B Class A、ICES-003 Class A、VCCI Class A、RCM AS/NZS CISPR22 Class A
KCC KN32 Class A、KN35
安全性 :
EN 62368-1
環境 :
EN 50581、NEMA 250 Type 4X、IEC 60068-2-1、IEC 60068-2-2、IEC 60068-2-6 Class 4M4、IEC 60068-2-27、IEC 60068-2-52、IEC 60721-3-4 Class 4K3、MIL-STD-810F
Method 521.3
IEC 60529 IP66
ネットワーク :
NIST SP500-267
外形寸法 309 x 105 mm
重量 10/19 mm : 1800 g
マウント35 mm : 1900 g
マウント60 mm : 2000 g
付属品 トルクス® T20ドライバー、ターミナルブロックコネクター
インストールガイド、Windows®用デコーダ (1ユーザーライセンス)
オプションアクセサリー Axis PoE Midspans、AXIS T8129 PoE Extender、AXIS T8640 PoE+ over Coax Adapter Kit、AXIS T8604 Media
Converter Switch
AXIS T8415 Wireless Installation Tool
AXIS T8310 Control Board
その他のアクセサリーについては、axis.comを参照
ビデオ管理ソフトウェア AXIS Companion、AXIS Camera Station、Axisアプリケーション開発パートナー製のビデオ管理ソフトウェア。詳しくはaxis.com/vmsを参照
言語 英語、ドイツ語、フランス語、スペイン語、イタリア語、ロシア語、簡体字中国語、日本語、韓国語、ポルトガル語、繁体字中国語
保証 5年保証に関しては、axis.com/warrantyを参照してください。
輸出管理 本製品は輸出管理規則の対象となります。輸出の際は、各国の輸出管理当局の規制を参照し、遵守する必要があります。
